Построение окружности

Дата: 2025-06-02; Просмотры: 20

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

AutoCAD позволяет построить окружность несколькими способами. По-

строим окружность по центру и радиусу (рис. 6), для чего необходимо:

• включить в падающем меню Черчение команду Окружность;

• включить способ построения окружности Центр Радиус;

• установить курсор в центр “будущей” окружности (135, 245) и зафик-

сировать клавишей Enter;

• построить окружность указанного размера, что можно выполнить не-

сколькими способами:

1) ввести с клавиатуры величину радиуса 15 и зафиксировать ее;

2) или перемещать мышь влево, вправо, вверх или вниз (при этом на

экране изобразится прерывистая окружность, радиус которой при

перемещении мыши будет изменяться). Величина радиуса отсле-

живается в окне координат в строке состояния (напоминаем, что

режимы отслеживания относительных координат включается на-

жатием клавиши клавиатуры F6). Когда радиус станет равным

15 мм, необходимо зафиксировать его щелчком мыши;

• на экране прорисуется окружность;

• выйти из команды Окружность

Построение дуги окружности

В работе используется построение дуги по ее центру, началу и концу. Для

построения необходимо:

• в меню Черчение открыть команду Дуга;

• включить способ Центр, начало, конец;

• зафиксировать центр дуги (135, 245);

• передвинуть курсор в начальную точку дуги (см. рис. 6) и зафиксиро-

вать ее, потом в конечную точку дуги и тоже зафиксировать (дуги строятся

против часовой стрелки);

• выйти из команды Дуга. Построение дуги эллипса

В AutoCAD для вычерчивания дуги эллипса строят исходный полный эл-

липс, а затем прорисовывают по нему нужную его часть. Построение эллипса

выполняют несколькими способами. В данной работе построим эллипс по двум

его осям. Для построения дуги эллипса нужно (рис. 7):

• включить в меню Черчение команду Эллипс;

• включить способ Дуга;

• включить режим Орто;

• построить вертикальную ось эллипса, для чего зафиксировать курсор

сначала в точке A, потом – в точке В; • построить горизонтальную ось эллипса, для чего передвинуть курсор в

точку С и щелкнуть мышью (на экране отслеживается эллипс);

• прорисовать левую часть эллипса, для чего переместить курсор в точку

А и щелкнуть мышью, потом в точку В и также щелкнуть мышью. На экране

останется левая часть эллипса – дуга эллипса.

Мультилиния

Мультилиния – набор параллельных линий.

Команда mLine – формирование мультилинии.

Ключи команды mLine

– Justification – определение положения точки начала черчения, может принимать следующие значения:

– Top – точка начала линии находится на верхней (если чертить линию с лева на право) линии;

– Zero – точка начала линии находится между крайними линиями мультилинии;

– Bottom - точка начала линии находится на нижней линии;

– Scale – задание коэффициента, пропорционального смещению Offset, определенному в стиле (расстояние между крайними линиями);

– Style – выбор стиля. (стиль мультилинии можно определить в окне "Стили мультилинии" при выборе пункта меню "Формат" ® "Стиль мультилинии").

Многоугольник

Команда Polygon – формирование правильного многоугольника.

Ключи команды Polyline

– Edge – задание одной стороны. После запроса необходимо ввести координаты первой и второй точки стороны;

– Inscribed in circle – формирование вписанного многоугольника;

– Circumscribed about circle – формирование описанного многоугольника.

Построение криволинейных объектов

Сплайн

Сплайн представляет собой гладкую кривую, проходящую через заданный набор точек.

Команда Spline – формирование сплайнов.

Command: Spline	В командной строке введите команду "spLine" и нажмите Enter
Specify first point or [Object]: 100, 10	введите координату первой точки или объект и нажмите Enter
Specify next point: 110, 30	введите координату следующей точки и нажмите Enter

Текст

Команда Text – формирование строки текста.

Ключи команды Text

– Justify – установка режима выравнивания текстовой строки;

– Style – установить текущий стиль.

Command: Text	В командной строке введите команду "Text" и нажмите Enter
Current text style: "Standard" Text height: 1.0000	вывод сообщения о текущем стиле текста и его размере
Specify start point of text or [Justify/Style]: 50, 10	введите координату начальной точки или введите ключ и нажмите Enter
Specify height <1.0000>: 10	введите высоту символов и нажмите Enter
Specify rotation angle of text <0>: 0	введите угол поворота текстовой строки и нажмите Enter
Enter text: AutoCAD 2000	введите текст "AutoCAD 2000" и нажмите Enter
Enter text: Cancel	Нажмите Esc для прекращения ввода текста или введите следующую текстовую строку

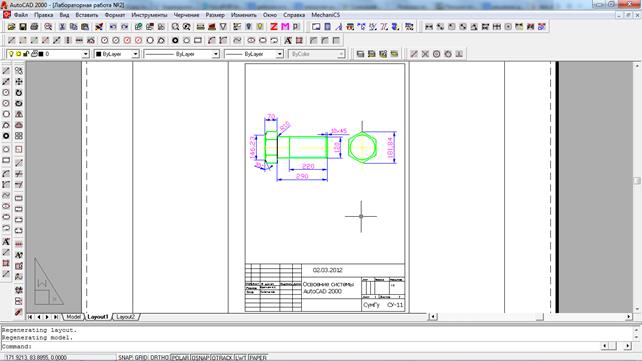

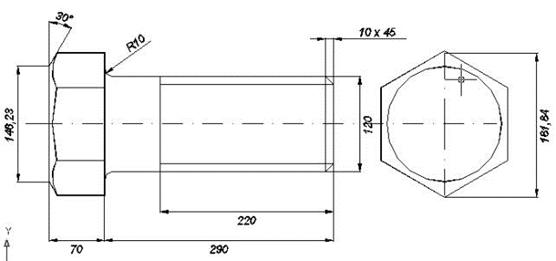

Рассмотрим пример создания простых чертежей. Для этого после входа в систему AutoCAD создаем новый чертеж формата А4 на основе созданного ранее шаблона A4ISO и сохраняем его под своим именем, например Чертеж_1. Затем осуществляем следующие действия:

– для осуществления точного ввода координат установим следующие объектные привязки: край, середина, центр, квадрант, пересечение, перпендикуляр;

– начертим шестиугольник, описанный вокруг окружности радиусом 20 мм, используя команду Polygon. Ответы на запросы команды вводить в соответствии с листингом (рисунок 2).

Рисунок 2

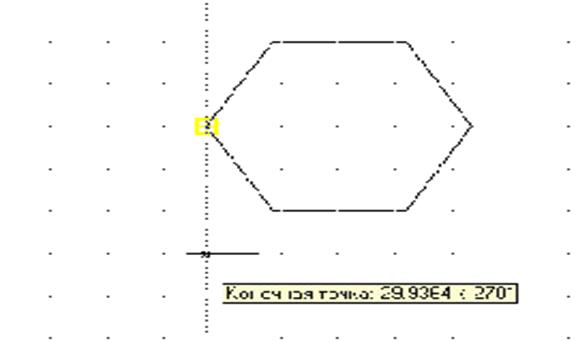

– выполним вторую проекцию под прямоугольником, вызвав команду Rectangle (прямоугольник) и Привязать к конечной точке. На запрос о первой точке прямоугольника подвести курсор к левой крайней точке прямоугольника и при появлении надписи Конечная точка потянуть курсор мыши вниз (рисунок 3);

– введем первую точку прямоугольника (верхнюю левую), щелкнув левой кнопкой мыши;

– аналогично введем вторую диаметрально противоположную точку прямоугольника (рисунок 4);

Рисунок 3

– вызвать команды Line и построить вертикальные прямые внутри прямоугольника. На рисунках 5 и 6 показано определение начальной и конечной точек левой прямой.

Рисунок 5

Рисунок 6

– аналогично строим вторую прямую;

– впишем окружность в прямоугольник, для этого вызовем команду Circle, на запрос о центре окружности указать точку на пересечении линий слежения от конечной точки (угла) и середины стороны шестиугольника (вводить точку, то есть щелкнуть мышью, нужно при появлении соответствующей надписи (рисунок 7);

– на запрос о радиусе подведем курсор к любой стороне шестиугольника и при появлении подсказки Средняя точка (рисунок 8) щелкнем левой кнопкой мыши по экрану;

Рисунок 7

Рисунок 8

– для построения осевых линий окружности выбираем в списке инструмента Управление типом линии штрих-пунктирную линию. Если этого типа линий нет в списке, то нужно загрузить его, используя диалоговое окно Загрузить мастера типов линий, в которой штрих-пунктирной линии соответствует надпись ISO dash dot (рисунок 9); вызвать команду Line и определить начальную точку в соответствии с рисунком 10 (линию слежения тянуть от центра окружности). Для определения конечной точки потянуть курсор вниз и щелкнуть мышью за пределами изображения окружности. Аналогично строится вторая осевая линия (рисунок 11).

Рисунок 10
