ИСХОДНЫЕ ДАННЫЕ

4.1. Расчёт основных технических показателей порта

Длина причала для генеральных грузов, L, м:

, (4.1)

где D _п = D – D _тех – полезная грузоподъемность судна, т;

D _тех – дедвейт судна, т;

D _тех – масса запасов топлива, пищи, экипажа и прочих вспомогательных грузов, т.

Ширина приграничной полосы территории порта у причала, b _т, м:

b _т = 3000 / l_o , (4.2)

где l_o = 1000·L / D _п – длина причала на 1000 т грузоподъемности судна.

Грузоподъемность причального фронта, r, т:

r = Q / 2·L·n , (4.3)

где Q = N·D_п – годовой грузооборот порта, т/год;

N – среднее число судов, обслуженных портом за год.

Коэффициент использования площади территории, U _т, т/м²:

U _т = Q / S _т , (4.4)

где S _т = 2·b _т·L·n – площадь территории, м².

Площадь акватории, необходимая для обслуживания причального фронта, S _т, га (10000 м²):

S _а = L / e , (4.5)

где е – коэффициент пропорции между длинной причального фронта и площадью акватории, м / га.

4.2. С оставление технологического графика обработки суд ов

Технологические операции обработки суден выбираются согласно рис. 4.1. Зависимость продолжительности операций от их содержания приведена в табл. 4.1. Образец оформления графика представлен на рис. 4.1.

Т а б л и ц а 4.1.

Продолжительность операций обработки судов

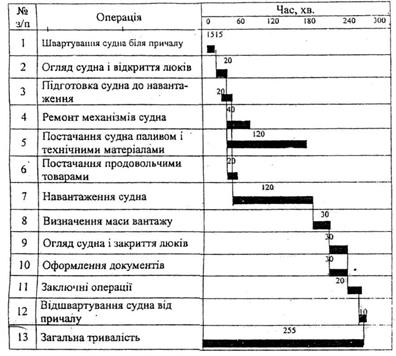

Рис. 4.1. Технологический график обработки судов (пример)

ЛИТЕРАТУРА

1. Методические указания к курсовому, дипломному проектированию и НИРС по дисциплине «Локомотивное и вагонное хозяйство, станции технического обслуживания и гаражи» (для студентов специальности 7.100.403 «Организация перевозок и управление на транспорте») / Сост.: В.А. Закорецкий, Н.Б. Чернецкая. – Луганск: Изд-во Восточноукр. Нац. Ун-та, 2000. – 54 с.

2. Панченко С.И. Локомотивное хозяйство: Пособие по дипломному проектированию. – М.: Транспорт, 1988. – 192 с.

3. Локомотивное хозяйство / Под ред. проф. С.Я. Айзенбуда. – М.: Транспорт, 1986. – 236 с.

4. Золит Н.Н Справочник по тепловозам промышленного транспорта. – М.: Транспорт, 1974. – 367 с.

5. Справочник «Электроподвижной состав промышленного транспорта». – М.: Транспорт, 1987. – 296 с.

6. Эксплуатация и ремонт подвижного состава промышленного транспорта. – Калинин, 1976. – 103 с.

7. Отраслевые нормы технологического проектирования (ОНТП) железнодорожных вокзалов для пассажиров дальнего следования. – Приняты и введены в действие с 1 июля 1998 г. указанием МПС России от 31 декабря 1997 г. № О-1у.

8. Техническая эксплуатация автомобилей. Учебник для вузов / Под ред. Г.В. Крамаренко. – 2-е изд., перераб. и доп. – М.: Транспорт. – 488 с.

9. Амбарян О.А., Белинская Л.Н. Устройство морских портов. – М.: Транспорт, 1987.

10. Никеров П.С., Яковлев П.И. Морские порты. – М.: Транспорт, 1987.

11. Смирнов Г.Н., Горюнов Б.Ф. и др. Порты и портовые сооружения. – М.: Стройиздат, 1979.
