Лабораторная работа № 8
ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК МАГНИТНЫХ МАТЕРИАЛОВ
Часть I
Определение статических и динамических характеристик кольцевого образца индукционным методом
Продолжительность лабораторной работы – 4 часа, самостоятельной работы – 2 часа.
Цель работы
- усвоить методики экспериментального определения статической и динамической основных кривых намагничивания магнитных материалов;
- научиться по основной кривой намагничивания магнитного материала определять максимальную магнитную проницаемость, амплитудную магнитную проницаемость и магнитную индукцию технического насыщения;
- приобрести навыки работы с магнитоэлектрическим веберметром и электронно-лучевым осциллографом.
Программа работы
1 Собрать схему для определения статических характеристик магнитных материалов индукционно-импульсным методом (рисунок 8.1). Определить и построить статическую основную кривую намагничивания, по которой найти максимальную относительную магнитную проницаемость mmax и магнитную индукцию технического насыщения B s материала испытуемого образца.
2 Собрать схему для определения динамических характеристик магнитных материалов осциллографическим способом (рисунок 8.2). Определить и построить динамическую основную кривую намагничивания, по которой найти относительную амплитудную магнитную проницаемость mп.

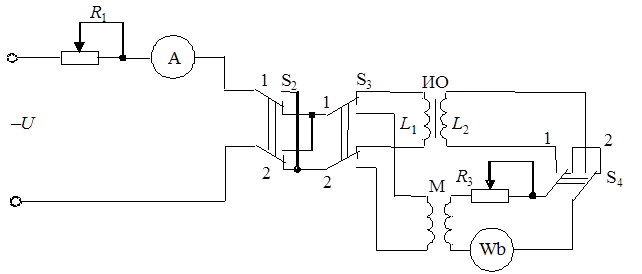

Рисунок 8.1

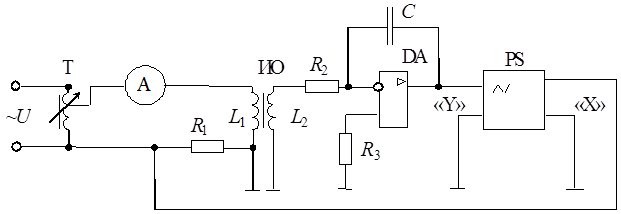

Рисунок 8.2
3 Собрать схему для определения динамических характеристик по способу амперметра и вольтметра (рисунок 8.3). Определить динамическую основную кривую намагничивания, по которой найти относительную амплитудную магнитную проницаемость mп.

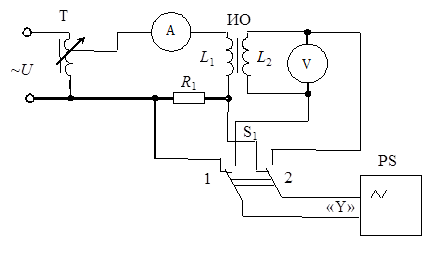

Рисунок 8.3
4 По результатам, полученным при выполнении пп. 1-3, провести сравнительный анализ статических и динамических магнитных характеристик и параметров материала испытуемого образца.
Приборы, используемые при выполнении лабораторной работы
1 Кольцевой образец с намагничивающей и измерительной обмотками, встроенный в стенд №8.
2 Стабилизированный источник тока Б5-49.
3 Лабораторный автотрансформатор.
4 Веберметр магнитоэлектрический М1119.
5 Интегратор электронный, встроенный в стенд №8.
6 Осциллограф двухканальный С1-93.
7 Цифровой вольтметр универсальный В7-58/2.
8 Персональный компьютер IBM PC.
Пояснения к работе
1 Определение статических характеристик
Схема для определения статических характеристик магнитных материалов индукционно-импульсным методом приведена на рисунке 8.1.
Переменный резистор R1 служит для изменения намагничивающего и размагничивающего токов испытуемого образца (ИО), значения которых измеряются амперметром A. С помощью резистора R3 изменяется чувствительность магнитоэлектрического веберметра Wb. Обмотки, намагничивающая L1 и измерительная L2, нанесены на испытуемый образец. Постоянная веберметра Wb определяется с помощью образцовой катушки взаимной индуктивности М. Коммутации в схеме осуществляются с помощью ключей S2, S3, S4.
Для установки необходимой чувствительности схемы ключ S3 устанавливается в положение 1, в обмотку L1 подается ток, соответствующий максимальному значению напряженности магнитного поля H m. С помощью ключа S2 изменяется направление тока в обмотке L1 и наблюдается отклонение указателя веберметра Wb, которое должно быть не менее половины шкалы прибора. В случае необходимости изменяется сопротивление резистора R3, с ростом сопротивления резистора R3 чувствительность веберметра падает и наоборот.
Для определения постоянной веберметра Wb ключи S3 и S4 переводятся в положение 2, в первичной обмотке взаимной индуктивности M устанавливается ток I.
Внимание!
