Относительная погрешность счетчика определяется выражением
g = [(Сд – Сн)/Сн]·100 %,
где Сд = РТ/N –действительная постоянная счетчика, определяемая по данным опыта;
Сн = (3600·1000)/2500 – номинальная постоянная, определяемая по паспортным данным испытуемого счетчика.

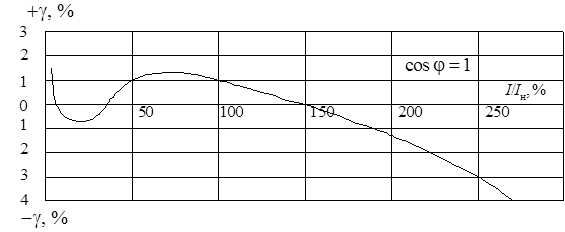

Рисунок 7.6
Порог чувствительности П счетчика – чувствительность срабатывания вращающего элемента счетчика. Для определения П необходимо собрать схему (рисунок 7.4), включив в токовую цепь электромагнитный миллиамперметр (на 20–50 мА), ограничивающее ток сопротивление R на 5 кОм и
высокоомный реостат R1 (3–5 кОм). Подать в схему номинальное напряжение. Постепенно уменьшая сопротивление реостата, следует зафиксировать тот минимальный ток, при котором диск счетчика делает один оборот за время порядка 2-х минут. Порог чувствительности счетчика подсчитывается как
П = (Imin/Iн)100 %.
Вследствие трения, порог чувствительности электромеханического счетчика не может быть однозначным. Поэтому учитывают лишь верхнюю границу возможных значений порога чувствительности.
Самоход счетчика приводит к завышенным показаниям. Нежелательное явление самохода возникает под действием компенсатора трения. Противосамоходное устройство состоит из ферромагнитного флажка и пластины. Пластину прикрепляют на магнитопроводе обмотки напряжения, а флажок – на оси подвижной системы. Под действием сил притяжения, возникающих между флажком и пластиной, диск счетчика останавливается. Устранение самохода производят путем подгибания или отгибания флажка, установленного вблизи пластины.
Для выяснения самохода индукционного счетчика необходимо в схеме (рисунок 7.4) ключем S1 разорвать токовую цепь, установить напряжение порядка 80 % от номинального и постепенно увеличить его до 110 %. Если диск счетчика сделает более одного оборота, самоход есть.
Контрольные вопросы
1 Назовите методы поверки индукционных счетчиков активной энергии.
2 Объясните назначение, принцип действия и основные технические характеристики индукционного счетчика активной энергии.
3 Дайте определение класса точности счетчика.
4 Что называется нагрузочной характеристикой индукционного счетчика?
5 Как определить порог чувствительности счетчика?
6 Как определить действительную и номинальную постоянные счетчика?
7 Поясните назначение основных деталей индукционного счетчика.
8 Каковы причины самохода и каким образом его можно устранить?
9 Чем отличается индукционный счетчик от электродинамического ваттметра?
10 Запишите формулу вращающего момента счетчика и проанализируйте ее.
11 Выведите формулу, подтверждающую, что расход измеряемой электроэнергии пропорционален числу оборотов диска счетчика.
12 Запишите формулу определения относительной погрешности счетчика.
Литература
[1, С. 144-146, 166-170; 4, С. 91-96]
