Поверка индукционного счетчика активной энергии
Продолжительность лабораторной работы – 4 ч., самостоятельной работы – 2 ч.
Цель работы
- изучить назначение, конструкцию, принцип действия и основные технические, метрологические и эксплуатационные характеристики электромеханического счетчика индукционной системы для измерения активной энергии;
- усвоить методику поверки однофазного счетчика электрической энергии;
- приобрести навыки работы с электромеханическим счетчиком;
- научиться подключать прибор в сеть электропитания, определять класс точности, действительную и номинальную постоянные, строить и анализировать нагрузочную характеристику, определять порог чувствительности П счетчика.
Программа работы
1 Изучить электрическую схему поверки счетчика. Определить сопротивления обмоток счетчика с помощью универсального прибора типа 43101, и учесть, что последовательная обмотка RA (электромагнит последовательного подключения) имеет малое сопротивление, а параллельная обмотка RV (электромагнит параллельного подключения) – большое. Определить
генераторные зажимы обмоток счетчика.

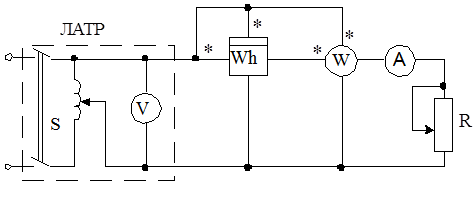

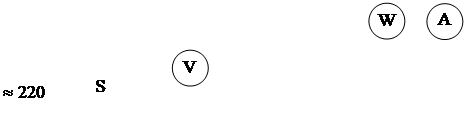

2 Собрать схему поверки электромеханического счетчика (рисунок 7.3). Перед сборкой схемы лабораторный автотрансформатор (ЛАТР) должен быть отключен от сети, а движок регулятора напряжения установлен на 0.
Рисунок 7.3
3 Провести испытания счетчика, для чего включить схему под номинальное напряжение 220 В и произвести 10–15 замеров израсходованной электроэнергии, изменяя ток от минимального до номинального – 5 А. При нагрузках от 1 до 3 А определять время t двадцати, а при нагрузках свыше трех ампер – время пятидесяти оборотов диска. Отсчитывать необходимо
целое число оборотов по красной риске на торце диска, а время замерять
секундомером. Одновременно фиксировать показания электродинамического ваттметра класса точности 0,2. Результаты испытаний и расчетов записать
в таблицу 7.2.
Таблица 7.2 – Результаты испытаний электромеханического счетчика
| № | U = Uном | I | P | N | T | Cн | Cд | γ | Примечание |
| В | А | Вт | Об | с | Вт×с/об | Вт×с/об | % | ||
| 1 | 220 | 0,25 | 1440 | ||||||
| 2 | 220 | 0,5 | 1440 | ||||||
| 3 | 220 | 0,75 | 1440 | ||||||
| 4 | 220 | 1,0 | 1440 | ||||||
| 5 | 220 | 1,25 | 1440 | ||||||
| 6 | 220 | 1.75 | 1440 | ||||||
| 7 | 220 | 2,0 | 1440 | ||||||
| 8 | 220 | 2,5 | 1440 | ||||||
| 9 | 220 | 2,75 | 1440 | ||||||
| 10 | 220 | 3,0 | 1440 | ||||||
| 11 | 220 | 3,5 | 1440 | ||||||
| 12 | 220 | 4,0 | 1440 | ||||||
| 13 | 220 | 4,25 | 1440 | ||||||
| 14 | 220 | 4,5 | 1440 | ||||||
| 15 | 220 | 5,0 | 1440 |
4 Рассчитать постоянную номинальную Сн, используя паспортные данные счетчика типа СО-1. В обозначении счетчика: С – счетчик; О – однофазный. Номинальной постоянной счетчика называется величина, обратная передаточному числу, т.е. энергия, регистрируемая счетчиком за один оборот диска. Передаточное число указывается в паспортных данных счетчика,
например, 1 кВт×ч = 2500 об.
5 Определить по результатам математической обработки экспериментальных данных относительную погрешность g при различных значениях тока нагрузки и установить класс точности счетчика.
6 Определить с помощью моста постоянного тока МО-62 или универсального прибора 43101 сопротивление обмоток счетчика и вычислить собственное потребление активной мощности обмотками тока и напряжения.
