Лабораторная работа № 7
ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СЧЕТЧИКА АКТИВНОЙ ЭНЕРГИИ
Часть I
Поверка электронного статического счетчика активной энергии
Продолжительность лабораторной работы – 4 часа, самостоятельной работы – 2 часа.
Цель работы
- изучить назначение и основные технические характеристики счетчика;
- усвоить принцип действия и методику поверки однофазного микропроцессорного многотарифного счетчика электрической энергии;
- приобрести навыки работы с электронным (статическим) счетчиком, цифровым или электродинамическим ваттметром, узкопрофильными амперметром, вольтметром и миллиамперметром;
- научиться определять класс точности, действительную и номинальную постоянные счетчика.
Программа работы
1 Ознакомиться с лабораторной установкой стенда № 7.
2 Ознакомиться с назначением и основными техническими характеристиками поверяемого счетчика, определить генераторные и нагрузочные
зажимы (клеммы) счетчика и ваттметра.
3 Собрать схему поверки счетчика (рисунок 7.1). Приборы и элементы схемы, обведенные пунктирной линией, находятся внутри унифицированного стального корпуса, а клеммы (точки 1, 2*, 3, 4) размещены на лицевой панели установки.

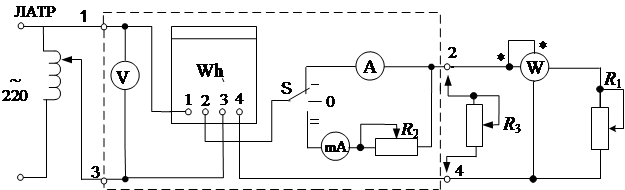

Рисунок 7.1
4 Рассчитать постоянную номинальную Сн, используя паспортные данные (передаточное число) счетчика ЦЭ 6827М.
5 Включить схему и, изменяя ток нагрузки при номинальном напряжении, выполнить 10-15 замеров израсходованной электроэнергии, а результаты испытаний записать в таблицу 7.1. Вычислить израсходованную электроэнергию (W) за время проведения экспериментальных испытаний.
6 По результатам обработки экспериментальных данных определить относительную погрешность g счетчика при различных значениях тока нагрузки (при cos
=1) и установить его класс точности.
7 Испытать счетчик на отсутствие самохода.
8 Определить порог чувствительности П счетчика.
9 Построить нагрузочную кривую счетчика g = f(I/Iном), используя результаты испытаний п.5 программы работы (таблица 7.1 п.п. 3 и 9).
10 Сделать письменный вывод о качестве счетчика на основе результатов испытаний.
Таблица 7.1 – Результаты испытаний электронного счетчика
| № замера | U | I | P | N | T | Сн | Сд. | g | Класс точности по ГОСТ 8.401 | Примечание |
| В | А | Вт | имп | с | Вт∙с/и | Вт∙с/и | % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | 220 | 0,8 | 50 | 1800 |
| Например: Wн = 7, 92 кВт×ч Wк = 8,17 кВт×ч Imin = 25 mA Iном =5 А Uном = 220 В Imax = 50 A
| ||||
| 2 | 220 | 1,0 | 50 | 1800 | ||||||
| 3 | 220 | 1,25 | 50 | 1800 | ||||||
| 4 | 220 | 1,50 | 50 | 1800 | ||||||
| 5 | 220 | 1,75 | 50 | 1800 | ||||||
| 6 | 220 | 2,0 | 50 | 1800 | ||||||
| 7 | 220 | 3,0 | 100 | 1800 | ||||||
| 8 | 220 | 3,25 | 100 | 1800 | ||||||
| 9 | 220 | 3,50 | 100 | 1800 | ||||||
| 10 | 220 | 3,75 | 100 | 1800 |
| ╔╗ ╚╝ – класс защиты II в изолирующем корпусе ГОСТ 25372-82 | ||||
| 11 | 220 | 4,0 | 100 | 1800 | ||||||
| 12 | 220 | 4,25 | 100 | 1800 | ||||||
| 13 | 220 | 4,50 | 100 | 1800 | ||||||
| 14 | 220 | 4,75 | 100 | 1800 | ||||||
| 15 | 220 | 5,0 | 100 | 1800 |
Приборы, используемые при выполнении лабораторной работы
1 Лабораторный автотрансформатор.
2 Вольтметр Э391 (250 В).
3 Амперметр Э538 (5 А).
4 Миллиамперметр Э391 (50 мА).
