Таблица 2.1 – Результаты поверки вольтметра
| Показания вольтметров | Абсолютная погрешность | ||||
| поверяемого | образцового | Ход указателя | |||
|
|
| Ход указателя | вверх | вниз | |
| вверх | вниз | ||||
| град | В | В | В | В | В |
Абсолютная инструментальная погрешность вольтметра
определяется по формуле
,
где
– показания поверяемого вольтметра, В;
– показания образцового вольтметра, В.
При определении характера абсолютной погрешности необходимо
построить статистическую зависимость
, для чего в осях и
указать координаты всех абсолютных погрешностей, полученных при повторных
измерениях для каждой отметки шкалы.

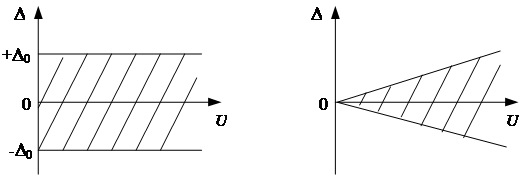

Если зависимость будет иметь вид, представленный на
рисунке 2.2, то вольтметр обладает аддитивной абсолютной погрешностью,
и его класс точности определяется по формуле
,
где
– максимальная относительная приведенная погрешность, %;
– максимальное значение абсолютной погрешности, В;
– нормирующее значение измеряемой величины, в качестве которого берется, как правило, верхний предел соответствующего диапазона измерений, В.
Если зависимость будет иметь вид, представленный на рисунке 2.3, то вольтметр обладает мультипликативной абсолютной погрешностью, и его класс точности устанавливается по формуле
,
где
– максимальная относительная погрешность, %.
Рисунок 2.2 Рисунок 2.3
Для построения статической характеристики вольтметра
, где
– угол отклонения указателя, необходимо воспользоваться результатами измерений из таблицы 2.1.
Чувствительность вольтметра определяется по формуле
, (2.1)
где
– приращение угла отклонения указателя, град.;
– приращение напряжения, вызвавшего приращение , В;
Кривая чувствительности
строится по статической характеристике графо-аналитическим методом, используя формулу (2.1).
На основании таблицы 2.1 заполняется таблица 2.2.
Таблица 2.2 – Определение относительной погрешности и поправки
| U, В | ||||||||
| Dm , В | ||||||||
| dm , % | ||||||||
| –Dm , В |
В этой таблице: U – поверяемая отметка шкалы;
Dm – максимальная абсолютная погрешность на соответствующей отметке;
– максимальная относительная погрешность на соответствующей отметке;
–Dm – поправка на соответствующей отметке;
Вариация показаний вольтметра на поверяемой отметке шкалы определяется как абсолютное значение разности показаний образцового вольтметра при одном и том же показании поверяемого вольтметра, полученном при ходе «вверх» и ходе «вниз» (таблица 2.1).
Для определения остаточного отклонения указателя от нулевой отметки шкалы необходимо отметить положение указателя поверяемого вольтметра после плавного уменьшения значения измеряемого напряжения от конечной отметки шкалы до нуля.
