Мостовая схема (мост Уитстона) состоит из четырех сопротивлений, соединенных последовательно; начало первого сопротивления соединено с концом четвертого; в диагонали образовавшегося замкнутого четырехугольника включены источник тока и индикатор (рис. 1). В одно плечо моста включается измеряемое сопротивление R_x , в другое – образцовое сопротивление ; два остальных вспомогательных образуют так называемые плечи отношения. В качестве индикатора обычно применяется гальванометр магнитоэлектрической системы с нулем в середине шкалы.

При изменении сопротивления одного из плеч моста, например R₁, будет изменяться сила тока в цепях моста (I₁, I₂, I₃, I_x).

Существует определенное соотношение между сопротивлениями, составляющими схему , R₁, R₂, R₃, при котором сила тока, идущего через гальванометр, обращается в нуль. Такое состояние схемы соответствует уравновешенному мосту. Решая систему уравнений Кирхгофа:

а) – для узла,

б) – для замкнутого контура

для уравновешенного моста можно получить соотношение:

,

откуда .

Приведенное может служить для отыскания любого из четырех сопротивлений, включенных в плечи моста, если известны три других сопротивления.

ЭДС батареи, питающей мост, сопротивление батареи и гальванометра существенной роли для определения искомого сопротивления не играют. Однако точность определения неизвестного сопротивления будет выше, когда отношение или близко к единице.

Мост постоянного тока типа Р-333 – пример технического оформления прибора промышленного изготовления для измерения сопротивления.

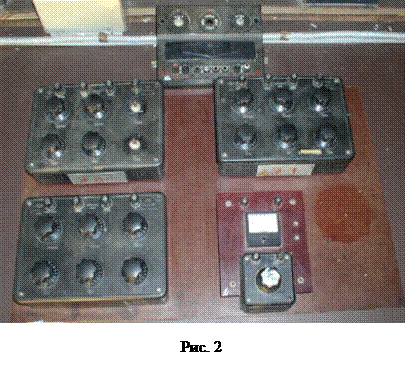

Схема моста. Измерительная часть схемы моста – четырехплечий мост, в сравнительном плече которого включен четырехдекадный плавно-регулируемый магазин сопротивлений на 9999 Ом ступенями через 1 Ом. Схема позволяет получать в каждой декаде девять номинальных значений сопротивлений. При помощи переключателя плеч включаются различные комбинации сопротивлений R₁, R₂, R₃. Общий вид установки показан на рис. 2.

Порядок выполнения работы

1. Собрать схему согласно рис. 1. В качестве сопротивлений R₁, R₂, R₃ использовать магазины сопротивлений.
