Қоректену блогын орнату және қосу
Қоректену блогы тұрақтылыққа, соның ішінде, қажетті қоректенуге жауапты, ал егер қажет болған жағдайда жаңасымен ауыстыру керек. Оны міндетті түрде сервистік орталықта жасау және үйге мамандарды шақырудың қажеті жоқ. Қоректену блогын орнату және қосу өте қарапайым.
Қоректену блогының ақаулары
Қоректену блогында ақаулықтың пайда болуы барлық жүйе жұмысынан көрінеді. Бұл мынадай жағдайларда көрінеді:
· Қалыпты жұмыс жағдайында компьютердің кенеттен тұрып қалуы;
· Қалыпты жұмыс жағдайында компьютердің кенеттен қайтадан жүктелуі;
· Операциялық жүйенің жұмысы кезінде жедел жады қателігі;
· Сыртқы құрылғылар мен қатқыл дискінің істен шығуы;
· Қоректену блогы мен компьютер қорабындағы температурасының көтерілуі.
Егер компьютер мүлдем қосылмай және белгілі иіс пайда болса, онда қоректену блогының істен шыққаны. Ал бұл компьютер құраушыларының–жүйелік тақша, процессор, жедел жады және т.б. істен шығуына апарады.
Қоректендіру блогының жұмысын келесі жолмен түсіндіруге болады. Қоректендіру блогына ене отырып, өзгермелі кернеу желілік сүзгіш арқылы сүзіледі және жоғары вольттік түзеткішпен өнделеді. Түзелген кернеу жоғары вольттік сүзгіш арқылы импульстік трансформаторға енеді. Ол оны қажетті деңгейге дейін төмендетеді. Кейін төмендетілген қалыпты кернеу тұрақтандырғышқа түседі. Ол оның сипаттамасын бақылап отырып, қажетті жағдайда қолданып отырады.

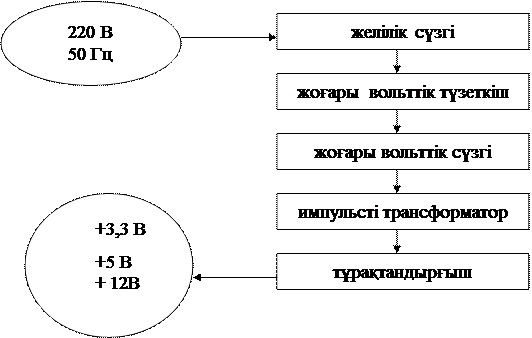

Сурет 3.17. Қоректендіру блогының логикалық кестесі
Желілік сүзгі. Ол қоректендіру блогына енген өзгермелі кернеуді алғашқы сүзуге арналған. Сүзгі ретінде индуктивтік орауышты және аз көлемді конденсаторды қолданады. Қарапайым сүзу кестесін қолдана отырып, желілік сүзгі қоректендіру блогын лүпілден және кедергіден арнайы сүзгімен энергияны көп қолданатын құрылғылардан сақтайды.
Жоғары вольттік түзеткіш. Тәжірибеде тұрмыстық техникада жоғары вольттік түзеткіштің орнына төрт жоғары вольттік тұратын жинақ қолданылады. Ол арнайы кестемен қосылады. Олар арнайы пластмассалық қораптың ішінде болып, қоректендіру блогындағы мөрлік тақшада бір-бірінің жанында орналасады. Нәтижесіндегі өзгермелі кернеу түзеткіштен өткенде қалыпты өзгереді.
Жоғары вольттік сүзгі. Әдетте, жоғары вольттік сүзгінің орнына бір-біріне параллельді қосылған бірнеше үлкен көлемді электрлі конденсаторлар қолданылады.
Импульстік трансформатор. Импульстік трансформатор кернеуді қабылдайды және оны ±5 және ±12 В. деңгейге дейін төмендетеді.
Тұрақтандырғыш (стабилизатор). Тұрақтандырғыш қоректену блогының ең басты модулі деп есептеуге болады, сондай-ақ оның интеллектуалдығын интегралдық схемалар қолданысына құрылғанынан көреміз. Тұрақтандырғыш, нақты кернеуді өңдеуге және оны бақылауға арналған каналдардан тұрады. Каналдармен қатар Power Good сигналының құрылуына жауап беретін тағы бір басқару схемасы жұмыс жасайды.
Қоректену блогының құраушыларын жұмыс жасау қабілетін тексеру үшін мультиметр қажет. Ол әртүрлі электр көрсеткіштерін тексереді.
Тағы бір ескеретін жайт, қоректену блогы жүктелімсіз жұмыс жасай алмайды, сондықтан оны қуаттылы 25 Вт, 2-5 Ом резистормен қосып, 5В кернеумен бір шығару, ал басқасымен қорапты байланыстыру керек. Бірақта бұл тәсілді, қоректену блогын жөндеуден өткізіп, оны тексергенде ғана қолданылады.
Сақтандырғыш (предохранитель). Қоректену блогының басым бөлігі, тұрмыстық құрылғылардың көптеген бөліктері сияқты керамикалық және ерігіш сақтандырғыштармен қамтылады. Әртүрлі себептерге байланысты болатын жоғары тоқ күші мен кернеудің шапшаң өзгеруінде жұмыс жасап және қайтадан жану – оның басты міндеті болып табылады. Бұл жағдайда сақтандырғыш ішіндегі жұқа сымдар жанып кетеді, сондықтан қоректену блогының басқа құраушыларына кернеу бармайды, яғни оларды істен шығуынан қорғайды.
Ең алдымен қоректену блогынан қорғаныс қорабын ағыту керек. Қоректену кабелі артында сақтандырғыш орналастырылғандықтан, оны кабель мөрлі тақшаға дәнекерленген жерден іздеген жөн.
Әдетте, ол ішінде сымдары орналасқан, әйнекті деталь немесе керамикалық қорап тәрізді. Кейбір жағдайда, сақтандырғыш басқа формамен және тікелей тақшаға денекерленген болып келеді.
Сақтандырғыш ауыстырмас бұрын, ең алдымен оны тексерістен өткізген жөн. Жарамды сақтандырғышта нөлге жақын кедергісі болады, сондықтан қоңыраулауды жиі қолданады, себебі бұл кезде потенциалды қысқа тұйықталу болады. Егер сақтандырғыш өте үлкен кедергіні көрсетсе немесе дыбыс шығармаса, ол істен шыққанын білдіреді.
Істен шыққан жағдайда параметрі келетін аналогты сақтандырғыш орнатылады. Ереже бойынша, қоректену блоктарында 4А жану тоқ сақтандырғышы болады, бірақ та кейде ережеден тыс келеді. Сол себепті оның таңбасын металл байланыстарының бірінен, әлде әйнек (керамикалық) қорабынан қарау керек. Көптеген пайдаланушылар сақтандырғыш орнына жұқа сымды «жучок» сақтандырғыш бекіністерінің түйіспелеріне дәнекерлеп қолданады. Бірақта бұл тәсілдің де өз кемшіліктері бар, өйткені өте қалың сымдар керек уақытында жанбай қалатын болғандықтан қоректену блогының басқа да модульдерін істен шығарады.
Сақтандырғышты ауыстырған және қоректену блогына кернеу берілген соң, мынадай жағдайлар туындауы мүмкін.
· Қоректену блогы қосылады, сақтандырғыш күйіп кетпейді, компьютер қосылады және жүктеледі. Бұл жағдайда қоректену блогының істен шығуына кернеудің кенеттен өзгеруі немесе қоректену блогының қысқа мерзімді шамадан тыс жүктеуі себебі болып табылады.
· Қоректену блогы қосылмайды, сақтандырғыш күйіп кетеді. Бұл жағдайдың себебі: қоректену блогының бірінші тізбегінде қысқа тұйықталу болуынан мүмкін. Мысалы жоғары вольтті түзеткіште немесе жоғары вольтты сүзбеде.
· Қоректену блогы қосылмайды, сақтандырғыш күйіп кетпейді. Бұл қоректену блогының екінші жүйесі зақымдалғанын білдіреді, мысалы тұрақтандырғыш.
