Жүйелік тақшаны орнату
Жаңа жүйелік тақшаны орнату қиын істің бірі. Дегенмен ең бастысы барлығын өз сатысымен техникалық ерекшеліктерін біліп, орнатуға болады.
Жүйелік тақшаны орнату ұқыптылықты талап етеді. Әйтпесе компьютер істен шығуы мүмкін. Оның себебі ағытпаларда байланыстың болмауы, тақша құрылымдарында микросызықтар және т.б. жағдайлар болуы мүмкін.
80286 және одан жоғарғы процессорлы кәсіби компьютерлердің ішкі жады 3 бөлімнен тұрады.
80386 SX-тен бастап шыға бастаған кәсіби компьютерлердің жоғарғы жады машинаның сыртқы құрылғыларының драйверлері мен деректер енгізілетін ОЕСҚ-ның бір бөлігі ретінде де пайдаланылатын болды.Оған қосымша 80286 АТ және одан жоғарғы типті кәсіби компьютерлердің үлкен көлемді ақпаратпен жұмыс істеуі үшін жадты динамикалық және виртуальды тәсілдер бойынша пайдалану режимдері бар.
8088 үлгілі IBM XT компьютерінде жоғарғы және қосымша жадтардың сыйымдылығы 384 Кбайттан, ал негізгі және қосымша жад бөлімдері жедел есте сақтау құрылғысын құрайды.
Бүркеме – есте сақтау (КЭШ) регистірлік есте сақтаумен салыстырып қарағанда көлемі үлкен болады, бірақ шапшандығы кем. Дербес компьютерде есте сақтаудың осы түріндегі есте сақтаудың құрылғыларының саны әр қилы болуы ықтимал. Осы заманғы дербес компьютерде осы түрдің екі-үш есте сақтау құрылғысы болады.
Виртуалдьы тәсілмен құрылған жад арнайы бағдарламалар бойынша ішкі жадтың ТЕСҚ-дан басқа бөліктерінен және қатты жадтан құрылатын уақытша жылдам жад. Үлкен ақпаратпен динамикалық тәсіл бойынша жұмыс істеу кезінде компьютер жадтық кеңістігін нақты мөлшерлі беттерге не сегменттерге бөліп, адрестеп қояды да, кезекті мәндерді осы орындарға енгізіп, оларды бірден оқып шығарады. Мұндай тәсілмен компьютердің уақытша құрған жады виртуальды жад делінеді. Компьютер электр желісінен ажыратылғанда ол жойылып кетеді. Соңғы кәсіби компьютерлерде оперативті есте сақтау құрылғысын кеңейту үшін жүйелік блокқа қосымша жад орнатылған басқа тақшаларды да енгізіп қою мүмкіндігі бар.
Динамикалық тәсілдер-жоғарғы жадтың бір бөлігінде 64 Кбайттық не одан да үлкен бағдарлама бөліктерін кезегімен бір-бірлеп бірден орындап, орындау аяқталған соң осы үшін бөлінген орынды автоматты турде тазалап қою.
Жадтың бірнеше түрі болады: жедел, тұрақты, сыртқы, кэш, CHOS(КМОП), регистрлік.
Жадтың көлемі байтпен өлшенеді. Бір байт 8 биттен тұрады. Бит деп 0 мен 1 мәндерінің біреуін ғана қабылдай алатын ақпарат өлшемінің ең кіші бірлігін айтады. Сонымен бір байт көлемдегі жадқа бір символ сақтауға болады. Қазіргі кездегі компьютерлердің жадының көлемі миллиондаған байтқа жетеді, сондықтан оны килобайт, мегабайт, гигабайт арқылы қысқаша өрнектеген ыңғайлы. 1Гбайт=1024Мбайт.
Жедел жад немесе жедел есте сақтау құрылғысы ақпараттың кез келген бөлігіне лезде қатынауды қамтамасыз етеді. Бірақ компьютерді өшірген кезде жедел жадтағы барлық ақпарат бірден жойылады. Дербес компьютерлердің жедел жадының өлшемі жылдан жылға өсіп келеді. Pentium типтес компьютерлердің жедел жадының көлемі 8 Мбайттан 256 Мбайтқа жетеді. Жедел жадтың құрылысы оны үнемі ұлғайтып отыратындай етіп жасалынған. Компьютердің жедел жадының көлемі өскен сайын оның есептеу жылдамдығы артады.
Жоғарғы жадтың құрамында компьютерді жасап шығарған зауытта Dos-тың бір бөлігі жазылып қойылған бөлім бар.Оны тұрақты есте сақтау құрылғысы деп атайды. ТЕСҚ-ның көлемі үлкен емес 32-64 Кбайт. Пайдаланушының ТЕСҚ-ға берілгендерді не өз бағдарламасын енгізуі мумкін емес. Мұндағы бейнежад монитор адаптері пайдаланылатын жад.
Компьютердің жады-оның құрамына міндетті түрде енетін элементтердің бірі. Ол бірнеше түрге бөлінеді және бір-бірінен өлшеміне, ақпаратты сақтау мерзіміне және т.б параметрлеріне қарай ажыратылады.
Кэш – жад қойма сияқты, оған аралық деректер мен командалар келіп түседі. Көп мәліметтерді кэш – жадтан алу әрекеті процессордың мәліметтерді алуына жеңілдік келтіріп, оның жылдамдығын арттыруға жәрдемдеседі. Кэш – жад компьютердің жалпы жұмыс өнімділігін арттыруға арналған. Кэш – жад екі деңгейлі. Біріншісі процессор ішінде, екіншісі процессордан сырт орналастырылады, көлемі 256 -512 кбайт шамасында.
Қосымша жад және негізгі жад–бірдей микропроцессорлардан тұратын бөлек тақшалар. Сондықтан бұл компьютердегі жедел есте сақтау құрылғысының көлемі 1 Мбайтқа тең.
Жедел есте сақтайтын құрылғы (ОЕҚ) өзгермелі ақпаратты қысқа мерзімде сақтауда пайдаланылады әрі есептеу операциларын процессормен орындау барысында өзіндеегі өзгерістерді мүмкін етеді. Бұл процессордың өңделген деректерден немесе команданың ОЕҚ – сынан шыға алатынын білдіреді, содан кейін деректерді арифметикалық немесе логикалық өңдеуден өткізгеннен кейін алынған нәтижені ОЕҚ-ға орналастырады. ОЕҚ-ға жаңа деректерді бастапқы деректер койылған жерге ғана орналастыру мүмкін болады. Бұрынғы командасының немесе деректердің өшірілетіні өзінен өзі түсінікті.
Сыртқы есте сақтайтын құрылғы (СЕҚ) ақпараттты ұзақ уақытқа сақтауға арналған. СЕҚ-ға магниттік таспаға жинақтаушы, қатқыл дискіге жинақтаушы, иілгіш дискіге жинақтаушы, оптикалық дискіні ойнатқыш жатады. ОЕҚ мен салыстырып қарағанда СЕҚ негізінен жеке сақтаудың үлкен көлеміне ие болады, бірақ шапшандығы көп төмен.
Тұрақты есте сақтайтын құрылғы (ТЕСҚ) дербес компьютер жұмыс істеген кезде өзгермейтін ақпарат сақталады. Мұндай ақпараттты мониторлық–тест бағдарламасы (ол компьютердің ажыратылған сәтінде оның жұмысқа қабілетінің бар жоғын тексереді), драйвер (ЭЕМ–нің жекелеген құрылғысының мысалы перненің жұмысын басқаратын бағдарлама) жасайды.
Тұрақты жад–стандартты бағдарламаларды,өзгермейтін мәліметтерді және жүйелік ақпаратты энергиядан тәуелсіз сақтауға арналған жад. Компьютер жұмысы кезінде бұл жадтан мәліметтерді тек оқуға болады, ал оған ақпарат жазу арнаулы құралдар арқылы жүргізіледі. Жадтың өзгермейтін түрін құрады. Мұнда компьютер құрылғыларын басқаруға арналған жүйелік бағдарламалар орнатылған. Компьютерді іске қосқаннан кейін жабдықтарды біртіндей тестілеу үрдіс басталады. Процессор мен бейнеадаптерді тестілеу процессі аяқталғаннан соң мониторға диагностикалық хабарлама шығарылады. Содан соң компьютердің бастапқы жүктелу үрдісін басқаратын бағдарлама орындалады.
3.5. Жадтың қателерін жою
Компьютердің жады - оның құрамына міндетті түрде енетін элементтердің бірі. Ол бірнеше түрге бөлінеді және бір-бірінен өлшеміне, ақпаратты сақтау мерзіміне және т.б. параметрлеріне қарай ажыратылады.
Жадтың көлемі байтпен өлшенеді. Бір байт сегіз биттен тұрады. Бит деп 0 мен 1 мәндерінің біреуін ғана қабылдай алатын ақпарат өлшемінің ең кіші бірлігін айтады. Сонымен 1 байт көлемдегі жадыға бір символ сақтауға болады (Блокнот бағдарламасын ашып, бірнеше символдарды теріп сақтаған соң, файлдың көлемі терілген символдардың санына тең екенің байқап көруге болады). Қазіргі кездегі компьютерлердің жадының көлемі миллиондаған байтқа жетеді, сондықтан оны килобайт, мегабайт, гигабайт, террабайт арқылы қысқаша өрнектеген ыңғайлы:
· 1 Кбайт=1024 байт
· 1Мбайт=1024Кбайт
· 1Гбайт=1024Мбайт
· 1Тбайт=1024Гбайт.
Тұрақты жады (ТЖҚ-тұрақты жадтайтын құрылғы, ПЗУ-постоянное запоминаюшее устройство) – стандартты бағдарламаларды, өзгермейтін мәліметтерді және жүйелік ақпаратты (ВІОS, таңба генераторларының кестесін және т.б.) энергиядан тәуелсіз сақтауға арналған жады. ТЖҚ-да компьютер құрылғыларын басқаруға арналған жүйелік бағдарламалар орнатылған. Компьютер жұмысы кезінде бұл жадыдан мәліметтерді тек оқуға болады, ал оған ақпарат жазу арнаулы құралдар (бағдарламатор) арқылы жүргізіледі.
Жедел жады
Жедел жады (оперативті жад, оперативное запоминающее устройство-ОЗУ, Random Access Memory-RAM) немесе жедел жадтайтын құрылғысы (ЖЖҚ), ақпараттың кез келген бөлігіне лезде қатынауды қамтамасыз етеді. Жедел жады, жүйелік логика жиынтығымен (чипсетпен) және орталық процессорымен бірге, кез келген дербес компьютердің негізін құрайды.
Жедел жады – компьютердің тез әрекет етуі, көлемі мен жұмыс жылдамдығына байланысты болатын құрылғылардың бірі. Бірақ компьютерді өшірген кезде жедел жадының барлық ақпараты бірден жойылады. Дербес компьютерлердің жедел жадының өлшемі жылдан жылға өсіп келеді. Компьютерлердің жедел жадынын көлемі 32 Мбайттан 2Гбайтқа жетеді. ЖЖҚ-ның құрылысы оны үнемі ұлғайтып отыратындай етіп жасалынған. Компьютердің жедел жадының көлемі өскен сайын оның есептеу жылдамдығы артады.

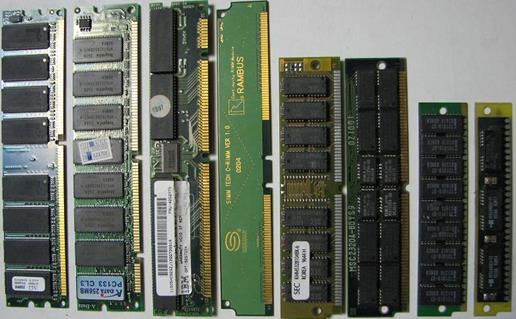

3.5-сурет. Жедел жадылар
Өз даму барысында жедел жады EDO RAM-нан бастап, DDR SDRAM-мен аяқталатын он шақтыға жуық түрлендірілді. Жады – тез әрекет ету жағынан орталық процессордан кейінгі екінші құрылғы. Оның міндеті дер кезінде процессорге қажетті ақпараттарды жеткізу, сондықтан жады жылдамдығына талабы өте жоғары.
Жады модульдерін көптеген өндірушілер шығарады, соның ішінде SEC (Samsung), Corsair, Winbond, Kingston және т.б.
Төменде компьютерде қолданылатын жедел жадының кейбір түрлері сипатталған.
SDRAM (Synchronous Dynamic RAM) – жедел жадының ескі түрі. Микросхема жадысындағы операция орталық процессордың такт жиілігімен синхрондалған (жады мен процессор бір мезгілде жұмыс істейді). SDRAM технологиясы, команданы орындауға және мәліметтерді жеткізуге кеткен уақытты қысқартуға мүмкіндік береді. SDRAM-ң 66, 100 және 133 МГц жиілік жұмысына арналған 168-түйіспелі модулі бар. Сондықтан жады РС66, РС100 немесе РС133 спецификасымен сәйкес келеді.
SGRAM (Synchronous Graphics RAM) – графикалық қосымшаға арналған SDRAM нұсқасы. Аппараттық құрылымдары ұқсас, сол себепті көп жағдайда олар бір-бірімен өзара алмаса алады.
RDRAM (Rambus Dynamic RAM) жады SDRAM және SGRAM жадтарына қарағанда аз разрядты мәліметтер магистральді қолданады. Ол қызметтік жиілікті бірнеше рет көтеруге мүмкіндік береді.
DDR SDRAM (Double Data Rate SDRAM) SDRAM жадысының жақсартылған архитектурасы. Сондықтан оның екінші аты DDR SDRAMII.
DDR SDRAM типті жады бір тактілі, олар екі ақпарат дестесін қатар бере алады, яғни, өзінің жіберушілік қасиетін екі есеге өсіре алады.
Көптеген артықшылығы бар DDR SDRAM-ң бағасы RD RAM –мен салыстырғанда көпке арзандау. DDR SDRAM-да құрамындағы ұяшықтың орналасу уақыты, яғни, латенттілігі аз, сондықтан өндірістілігі бойынша ол RD RAM-нан асып түседі.
Оның өткізгіштік қасиетін, яғни, қабілеттілігін есептеу қиын емес, шинаның ені 8 байт болса, DDR200 жадысы үшін 1,6 Гбайт/с, ал DDR400 үшін – 3,2 Гбайт/с болады.
DDR200, DDR266, DDR333 және DDR400 типтері түсінікті болса да, оларға басқа анықтама қабылданған. Жедел жадының белгілеуінде тиімді жиілігі қолданылмайды, секундына мегабайтпен (Мбайт/с) есептелетін максималды өткізу қабілеті көрсетеді.
Төменде әр түрлі мағынадағы жиілігінің тізімі берілген:
· 100 МГц → РС1600 DDR SDRAM ►РС100 DDR SDRAM ►РС800 RD RAM;
· 133 МГц → РС2100 DDR ►DDR266 SDRAM ►РС133 SDRAM ► РС1066 RDRAM;
· 166 МГц → РС2700 DDR SDRAM ►DDR233 SDRAM►РС166 SDRAM
· 200 МГц → РС 3200 DDR SDRAM ► DR400 SDRAM
· 216 МГц → РС 3500 DDR SDRAM ► DDR433 SDRAM
· 233 МГц → РС 3700 DDR SDRAM ► DDR 466 SDRAM
· 250 МГц → РС 4000 DDR SDRAM ► DDR 500 SDRAM
DDR2 SDRAM
Қазіргі таңда жадының бұл түрі ең тез әрекетті және дамыған, сонымен қатар ол қаншалықты жоғарғы бөлшекте жұмыс жасаса да жіберілудің үлкен жылдамдығын қамтамасыз етеді. Бұл жады DDR SDRAM жадысына ұқсас болып келеді.
Мәліметтер параллельді түрде екі бағытта беріледі, ол үшін 64 биттік мәліметтер шинасын қолданады. Синхрондылықтың арқасында берілетін мәліметтерді қатысты жиілігі қажетті жылдамдыққа қол жеткізеді.
DDR2-нің DDR-дан сыртқы түрінің ерекшелігі түйіспелер мөлшерінде. Сондықтан, егер DDR2 стандартты жадысын қолдануды жоспарласақ, оның дәл осындай типті модулін орнатып, көлемін үлкейтіп алуға болады.
DDR2 жадысының ең қарапайым түрі 200 Мгц жиілікте жұмыс жасайды, яғни, жады DDR2-400 мағынасын береді. Егер төмендегі кестеге назар аударсақ, жиіліктердің сәйкестіктерін байқауға болады.
· 200 МГц → РС3200 DDR SDRAM ► DDR2-400 SDRAM
· 250 МГц → РС4000 DDR SDRAM ►DDR2-500 SDRAM
· 266 МГц → РС4300 DDR SDRAM ►DDR2-533 SDRAM
· 333 МГц → РС5300 DDR SDRAM ►DDR2-667SDRAM
· 400 МГц → РС6400 DDR SDRAM ►DDR2-800 SDRAM
· 450 МГц → РС7200 DDR SDRAM ►DDR2-900 SDRAM
· 500 МГц → РС8000 DDR SDRAM ►DDR2-1000 SDRAM
· 533 МГц → РС8500 DDR SDRAM ►DDR2-1066SDRAM
DDR2- жадысы қаншалықты жоғарғы деңгейде жұмыс жасаса да, оның микросхемасы жеткілікті дәрежеде қызады. Жадының көбеюі байқалғанда олар одан сайын қызады. Сол себепті жадының чиптары үнемі радиатор қызметін атқаратын алюминий пластинамен тегістей жабылады.
