Тема. Логічна структура жорсткого диска. Конфігурування логічної структури жорсткого диска з використанням EASEUS Partition Master
Мета: вивчити логічну структуру жорсткого диска. Придбати практичні навички роботи з EASEUS Partition Master.
Короткі теоретичні відомості
Логічна й фізична структура диска
Інформація на магнітних носіях (дискетах, жорстких дисках) розміщається уздовж концентричних окружностей, що називають доріжками (рис. 5.1). Доріжки з однаковими номерами на різних поверхнях диска утворять циліндр. Кожна доріжка розбивається на певну кількість ділянок, що називаються секторами. Сектор зберігає мінімально доступну кількість інформації. Об’єм сектора становить 512 байт. Один або кілька секторів утворять кластер. Кластер - мінімальна одиниця інформації, що може бути зчитана з диска та записана на диск. Кількість інформації, розташовувана на диску, визначається кількістю секторів і доріжок (циліндрів) на ньому.

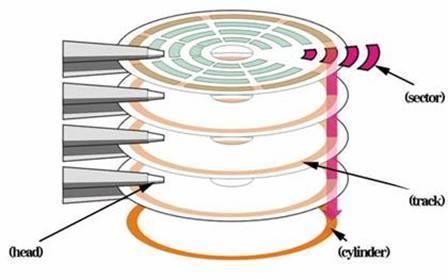

Рисунок 5.1 – Логічна структура запису на жорсткий диск
Кількість секторів і доріжок не може бути різним. Процес розмітки дискети на сектори і доріжки називається форматуванням. Кількість циліндрів, число доріжок на ньому, а також кількість секторів на доріжці визначає формат диска. Формат жорсткого диска ("вінчестера") задається при його конструюванні і тому ніяким змінам не підлягає.
Вся інформація, що зберігається на жорсткому диску, складається із двох частин: системної області і області даних. У системній області перебувають:
Завантажувальний запис, у якому перебуває системний завантажник, і блок параметрів диска, що визначає формат диска;
Таблиця розміщення файлів (File Allocation Table - FAT) являє собою карту (образ) області даних, у якій описується стан кожного кластера, і зв'язуються в ланцюжок приналежні одному файлу (або неголовному каталогу) кластери. Кластер - це мінімальна одиниця дискової пам'яті, що виділяється файлу (або неголовному каталогу). Кожний з них займає ціле число кластерів. Останній кластер при цьому може бути задіяний не повністю. Кластер являє собою сектор або кілька суміжних секторів у логічному дисковому просторі.
Корінний каталог, у якому зберігається інформація про кожний файл і каталог головного каталогу (час створення, дата створення, розмір) і номер кластера, що вказує фізичне розташування файлу або каталогу в області даних. При видаленні файлу (каталогу), з таблиці стирається перший символ в імені файлу (каталогу) і цей елемент таблиці стає недоступним для стандартних команд операційної системи.
В області даних послідовно сектор за сектором перебувають дані (файли і папки). Системна область створюється при форматуванні та модифікується при роботі з файловою системою.
