Тема. Конфігурація внутрішніх та зовнішніх пристроїв ПК засобами BIOS
Мета: навчитись засобами BIOS здійснювати конфігурування апаратного забезпечення комп’ютера.
Короткі теоретичні відомості
Призначення та функції BIOS
BIOS (Basic Input/Output System — базова система введення/виведення) це програма, призначена для початкового запуску комп'ютера, настроювання устаткування та забезпечення функцій введення/виведення. BIOS записується в мікросхему flash-пам'яті, яка розміщується на системній платі.
Найбільше широко серед користувачів комп'ютерів відома BIOS материнської плати, але BIOS присутні майже у всіх компонентах комп'ютера: відеоадаптерах, мережевих адаптерах, модемах, дискових контролерах, принтерах.
Початковим призначенням BIOS було обслуговування пристроїв введення/виведення (клавіатури, екрану та дискових накопичувачів), тому її назвали «базова система введення/виведення». У сучасних комп'ютерах BIOS виконує кілька функцій: відповідає за ініціалізацію (підготовку до роботи), тестування та запуск всіх її компонентів.
Операційна система та прикладні програми працюють із апаратним забезпеченням комп'ютера за допомогою BIOS, що переводить зрозумілі користувачеві команди операційної системи на мову, зрозумілу комп'ютеру.
Типи мікросхем BIOS і їхнє розташування на системній платі
У сучасних комп’ютерах BIOS в більшості випадків знаходиться flash-пам'яті та встановлюється на системній платі (рис. 4.1 ), що дозволяє при необхідності замінити мікросхему, але в деяких випадках вона розпаяна прямо на системній платі.
|

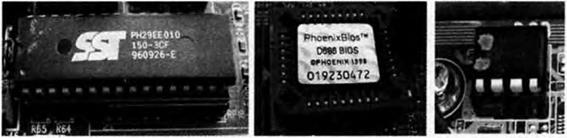

Рисунок – 4.1 Приклади установки мікросхеми BIOS у панель на системній платі |
Мікросхеми flash-пам'яті для зберігання BIOS мають різну ємність, у більш старих комп'ютерах використовувались чипи об’ємом 1-2 Мбіт (128-256 Кбайт), а в сучасних системах — 4-8 Мбіт і більше (512 Кбайт-1 Мбайт і більше). У старих комп'ютерах зустрічалися мікросхеми BIOS різних типів і форм, але частіше вони містилися в прямокутний корпус DIP32 (рис. 4.1, ліворуч), у сучасних системних платах найчастіше зустрічаються мікросхеми BIOS у квадратному корпусі (рис. 4.1, посередині), а в деяких нових платах можна зустріти маленькі чипи з послідовним інтерфейсом (рис. 4.1, праворуч). Зазвичай на них є наклейка з позначенням версії BIOS, а якщо її немає — маркування чипа flash-пам'яті.
BIOS використає параметри конфігурації, які зберігаються в спеціальній CMOS-пам'яті. Свою назву вона одержала за технологією виготовлення чипів, де застосовувався комплементарний металооксидний напівпровідник (Complementary Metal Oxide Semiconductor). CMOS-пам'ять живиться від спеціальної батарейки на системній платі, що також використається для живлення годинника реального часу.
