2. Задание на курсовое проектирование.

Дата: 2025-05-01; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

В соответствии с учебным планом НМК студенты (слушатели) обязаны выполнить курсовой проект по дисциплине «Пожарная тактика».

Курсовой проект является важной формой обучения и контроля знаний, умений и навыков обучаемых в образовательных учреждениях.

Цель курсового проекта - решить пожарно-тактическую задачу по тушению пожара на объекте.

Написанию курсового проекта должна предшествовать большая подготовительная работа. Курсанты и слушатели должны:

-внимательно проанализировать имевшие место пожары на аналогичных объектах;

-изучить оперативно-тактическую характеристику объекта;

-на основании задания выполнить курсовой проект.

Выполнение проекта способствует:

-систематизации, закреплению и углублению теоретических знаний и умений применять их для решения конкретных задач;

-развитию навыков самостоятельной научной работы.

Научным руководителем является, как правило, преподаватель, ведущий занятия в данной группе.

Обучаемый обязан регулярно посещать консультации научного руководителя в соответствии с планом-графиком выполнения проекта, представлять ему материал, согласовывать содержание и ход выполнения намеченных в плане-графике этапов, устранять указанные недостатки.

Представляемый материал:

1. Расчетно-пояснительная записка на 20-25 страницах рукописного текста, выполненная на листах формата А4, с необходимыми расчетами, схемами, рисунками, описаниями, выводами, предложениями и списком использованных литературных источников.

2. Графическая часть.

Завершенный курсовой проект представляется на отзыв научному руководителю. В отзыве делается заключение о допуске проекта к защите.

Проект, признанный не отвечающим предъявленным требованиям, возвращается на доработку, при этом указываются его недостатки и даются рекомендации по их устранению.

Защита курсового проекта обучаемым проводится индивидуально, перед научным руководителем в срок, определяемым циклом по согласованию с учебным отделом.

На защите обучаемый должен быть готов:

- к краткому изложению основного содержания проекта, результатов исследования и расчетов;

- к собеседованию по отдельным, как правило, ключевым моментам проекта;

- к ответу на дополнительные и уточняющие содержание проекта вопросы.

Предварительно ознакомившись с письменным отзывом, обучаемый дает пояснения по существу критических замечаний по проекту, отвечает на вопросы научного руководителя и других присутствующих на защите лиц, аргументировано обосновывает свои выводы.

Результаты защиты оцениваются по четырехбальной системе: “отлично”, “хорошо”, “удовлетворительно”, ”неудовлетворительно”.

При получении неудовлетворительной оценки обучаемый обязан повторно выполнить курсовой проект по новой теме или переработать прежний.

Защита проектов, в том числе и повторная, должна завершиться до начала экзаменационной сессии. Обучаемый, не защитивший в установленный срок проект, как правило, к экзаменационной сессии не допускается.

Курсовой проект в себя включает:

1. Титульный лист.

2. Задание на курсовое проектирование.

3. План-график выполнения курсового проекта (выполняют только курсанты).

4. Содержание курсового проекта.

5. Оперативно-тактическая оценка объекта.

6. Расписание выездов пожарных подразделений.

7. Схема наружного водоснабжения.(формат А4).

8. Тактический замысел.

9. Расчет параметров пожара до момента введения сил и средств первым подразделением.

10. Расчет сил и средств для тушения пожара.

11. Расчет параметров пожара по установленному расчетом сил и средств повышенному рангу пожара.

12. Организация тушения возможного пожара первым РТП.

13. Карточка боевых действий караула.

14. Совмещенный график изменения параметров развития и тушения пожара.

15. Литература.

16. Отзыв на курсовой проект.

17. План этажа (участка, здания) с изображением обстановки возможного пожара на различные промежутки времени (сообщение в пожарную охрану, прибытие первого подразделения, подача первых огнетушащих средств, подача огнетушащих средств вторым подразделением, момент локализации), при необходимости – разрезы здания.(формат А2).

18. План – схема расположения объекта на местности с изображением обстановки пожара к моменту введения сил и средств, находящихся в распоряжении первого РТП и их расстановки.(формат А2).

I . Титульный лист.

Курсовой проект должен иметь плотную обложку. На лицевую сторону обложки приклеивается титульный лист, который выполняется на бумаге формата А4. Текстовую часть печатают на компьютере.

2. Задание на курсовой проект по пожарной тактике.

Курсанту (слушателю) выдается преподавателем отпечатанный типографским способом бланк задания на курсовой проект.

В задании указываются:

- номер группы, фамилия, инициалы курсанта (слушателя);

- тема курсового проекта;

- исходные данные.

При необходимости, руководитель курсового проекта может выдать другие данные, необходимые для выполнения курсовой работы.

В задании указывается срок сдачи курсового проекта и ставится подпись преподавателя.

3. План-график выполнения курсового проекта (выполняют только курсанты).

На основе основных глав, разделов и подразделов проекта, изложенных в данных методических указаниях, составляется план-график выполнения проекта, который утверждается научным руководителем.

4. Содержание курсового проекта.

Расчетно-пояснительная записка курсового проекта выполняется на стандартных листах белой односортной бумаги (формат А4). Страницы должны иметь поля : левое-30мм., правое-10мм., верхнее-20мм., нижнее-25мм. Все страницы проекта, включая схемы, таблицы, графики, нумеруются по порядку от титульного листа до последней страницы. Первой страницей считается титульный лист. На нем номер страницы не ставится, на следующей странице ставится цифра «2» и т.д. Номер страницы ставится на середине верхнего поля.

Сокращение слов в тексте и в подрисуночных надписях не допускается (кроме принятых в литературе и в «Приказах МЧС России»).Термины, определения, символы и условно-графические обозначения должны соответствовать установленным стандартам, нормативным актам, приказам, ГОСТам.

При использовании в тексте проекта цитат, положений, заимствованных из литературы, обучаемый обязан делать ссылки на них в соответствии с установленными правилами. Заимствование текста без ссылки на источник не допускается.

5. Оперативно-тактическая оценка объекта.

Оперативно-тактическая оценка объекта – это всестороннее изучение конструктивно-планировочных особенностей здания, анализ факторов, способствующих и препятствующих развитию и тушению возможного пожара. Это необходимо для изучения объекта и разработки тактического замысла курсового проекта.

Оперативно-тактическая оценка объекта включает в себя:

А. Территориальное расположение объекта:

- район выезда;

- общая площадь территории предприятия (объекта);

- здания и сооружения, расположенные на данном предприятии (объекте);

- наружное противопожарное водоснабжение предприятия (объекта).

Б. Конструктивные особенности здания (сооружения):

- этажность;

- степень огнестойкости;

- наружные стены, покрытие, перекрытия, внутренние стены и перегородки, колонны, фермы, балки, противопожарные преграды, световые фонари и т.д.;

- наличие горючих материалов в отделке помещений.

В. Технологическая часть:

- схема технологического процесса с экспликацией оборудования, станков, агрегатов (при наличии);

- вещества, обращаемые в производстве, их краткая характеристика, степень воздействия на человека при горении этих веществ;

- средства защиты личного состава, рекомендации по оказанию первой медицинской помощи, безопасной работе личного состава, средства осаждения и нейтрализации, применяемых в производстве веществ (для СДЯВ, ОВ).

Г. Спасание и эвакуация:

- места сосредоточения людей, численность, возрастной состав и их состояние;

- пути эвакуации, имеющиеся в помещении, здании, сооружении;

- сигнализация и средства оповещения о пожаре, место нахождения пульта управления и порядок их задействования;

- порядок проведения спасательных работ при эвакуации людей и материальных ценностей;

- привлекаемая для спасания и эвакуации техника, оборудование;

- места, представляющие опасность при эвакуации;

- места сосредоточения спасенных людей и материальных ценностей;

- порядок оказания медицинской помощи пострадавшим.

Д. Водоснабжение:

- внутреннее: общее количество внутренних пожарных кранов, количество ПК, которые можно задействовать одновременно, водоотдача сети, наличие и места расположения водомерных узлов и насосов повысителей;

- наружное: вид и диаметр водопроводных сетей, количество пожарных гидрантов, расстояние от каждого ПГ до объекта; количество пожарных водоемов, емкость каждого, расстояние до объекта; естественные водоисточники (реки, озера, пруды и т.д.), расстояние до объекта.

Е. Установки пожаротушения:

- вид установок пожаротушения, места установки ручного пуска.

Ж. Коммуникации:

- электроснабжение: напряжение (силовое, осветительное, аварийное);

- вентиляция: краткая характеристика (естественная, приточная, вытяжная, совмещенная), места расположения отключающих устройств;

- отопление: вид отопления, температура теплоносителя;

- установки дымоудаления: вид установок, места установки пультов управления;

- лифты: имеется ли автономное питание и могут ли работать в пожарном режиме.

З. Действия подразделений по предназначению:

- линейная скорость распространения горения;

- возможные пути распространения пожара;

- организация разведки и направления ее проведения;

- применяемые огнетушащие вещества;

- интенсивность подачи огнетушащих средств;

- средства тушения и защиты: вид и типы применяемых стволов, тип струи;

- организация защиты соседних помещений, оборудования, материалов;

- необходимость работы личного состава в СИЗОД;

- использование внутреннего противопожарного водоснабжения;

- возможность использования установок пожаротушения;

- необходимость удаления продуктов горения, способы.

6. Расписание выездов пожарных подразделений.

Расписания выездов пожарных подразделений должно соответствовать фактическому расписанию на заданный объект и берется из Расписания выезда гарнизона.

7. Схема наружного противопожарного водоснабжения.

Схемы противопожарного водоснабжения объекта должны соответствовать схемам в КТП или ПТП.

8. Тактический замысел.

Разработать тактический замысел-это воссоздать обстановку возможного пожара на данном объекте. К исходным данным для разработки замысла относятся:

- версия о причине возникновения пожара;

- определение возможного места возникновения пожара;

- определение линейной скорости распространения горения;

- определение первоначальной формы развития пожара;

- определение формы пожара при дальнейшем его развитии;

- возможные пути распространения пожара.

Место возникновения пожара на объекте определяет руководитель проекта или выбирается самостоятельно курсантом (слушателем). Если несколько курсантов обследуют один и тот же участок, то места возникновения пожаров совпадать не должны. Обоснование места возможного возникновения пожара осуществляется исходя из двух основных требований:

- реальная возможность возникновения пожара в данном месте объекта;

- создание наибольших трудностей для выполнения боевых действий подразделений в максимально усложненной обстановке.

9. Расчет параметров пожара до момента введения сил и средств первым подразделением.

Расчёт параметров пожара в данном разделе проводится на следующие моменты времени:

- На момент сообщения в пожарную охрану.

- На момент прибытия первого подразделения.

- На момент введения сил и средств первого подразделения.

1). Определение параметров пожара на момент сообщения в пожарную охрану.

Процесс развития пожара характеризуется следующими геометрическими и физическими параметрами:

- линейная скорость распространения горения , V_л (м/мин.);

- путь, пройденный огнем, L, (м);

- площадь пожара, S_п, (м²);

- периметр пожара, P_п, (м);

- фронт пожара. Ф_п, (м);

- скорость роста площади пожара, V_s, (м²/мин.);

- скорость роста периметра пожара,V_р,. (м/мин.);

- скорость роста фронта пожара, V_ф, (м/мин.).

Данные параметры не постоянны и изменяются в пространстве и времени. Изменение пожара от начала его возникновения до полной ликвидации горения называется развитием пожара.

Линейная скорость распространения горения представляет собой физическую величину, характеризуемую поступательным движением фронта пламени в данном направлении в единицу времени (м/с). Она зависит от вида и природы горючих веществ и материалов, от начальной температуры, способности горючего к воспламенению, интенсивности газообмена на пожаре, плотности теплового потока на поверхности веществ и материалов и других факторов.

Линейная скорость распространения горения задается руководителем проекта или определяется по таблице (приложение № 5). При определении размеров возможного пожара линейную скорость распространения горения в первые 10 минут от начала возникновения пожара необходимо принимать половинной от табличного значения (0,5V_л). После 10 минут и до момента введения средств тушения в зону горения первым подразделением, прибывшим на пожар, линейная скорость при расчете берется равной табличной (V_л), а с момента введения первых средств тушения (воды, ВМП, ОПС и т.д.) до момента локализации пожара она вновь принимается половинной от табличного значения (0,5V_л).

1.1).Определение пути, пройденного огнём.

Путь, пройденный огнём, определяется по формуле в зависимости от времени до сообщения о пожаре на ЦУС (t_д.с.), которое указано в задании на курсовой проект или выбирается самостоятельно (для слушателей). В практических расчётах время до сообщения о пожаре принимается в пределах 8-12 минут.

Путь, пройденный огнем, от места возникновения пожара является изменяющейся величиной, зависит от линейной скорости распространения горения и периода распространения горения. В зависимости от времени, путь, пройденный огнем, можно определить по одной из формул:

- если t_д.с.£10 минут:

L=0,5V_л t_д.с. , [м];

- если t_д.с.>10 минут:

L=0,5V_л t₁+V_л t₂=0,5V_л 10+V_л t₂=5V_л+V_л t₂ , [м],

где:

t₁=10 минут;

t₂=t_д.с.-t₁=t_д.с.-10, [мин.]

1.2).Определение формы площади пожара.

В зависимости от места возникновения пожара, геометрических размеров помещения или здания, наличия противопожарных преград, пути, пройденного огнём, площадь пожара может приобретать различные формы: круговую, угловую, прямоугольную. Деление форм площади пожара на три вида является условным и применяется для упрощения практических расчётов.

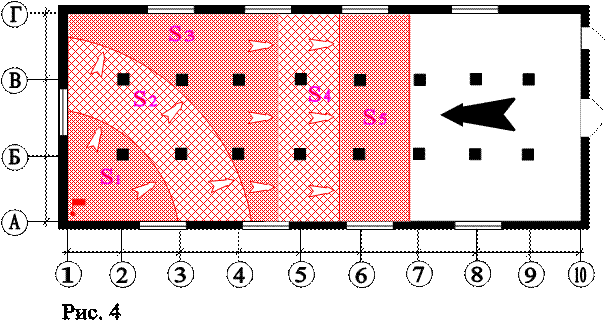

На вычерченном плане этажа (участка, цеха, здания), где произошел условный пожар, наносится длина пути распространения горения [L] на заданный момент времени (в масштабе), определяется и условно-графически обозначается форма площади пожара. В данном пункте записывается форма площади пожара.

1.3).Определение площади пожара.

Площадь пожара – это площадь проекции поверхности горения твёрдых и жидких веществ и материалов на поверхность земли или пола помещения.

КРУГОВАЯ форма площади пожара встречается при возникновении горения в геометрическом центре помещения или в глубине большого участка с пожарной нагрузкой, если скорость его распространения во всех направлениях при безветренной погоде приблизительно одинакова, (Рис.1а). Sп =p L2 , [м2].

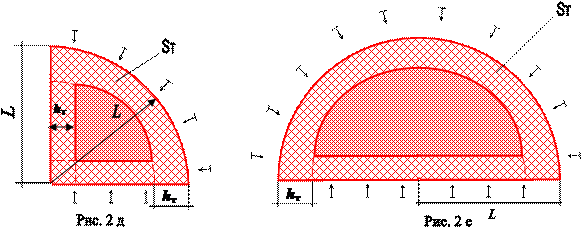

УГЛОВАЯ форма характерна для пожара, который возникает на границе большого участка с пожарной нагрузкой и распространяется внутри сектора. Она может иметь место на тех же объектах, что и круговая. Максимальный угол сектора зависит от геометрической конфигурации участка с пожарной нагрузкой и от места возникновения горения. Чаще всего эта форма встречается на участках с углом 90 и 180 градусов.

УГЛОВАЯ 180o, (Рис.1б): S п = , [м2 ].

УГЛОВАЯ 90o, (Рис.1в): S п = , [м2].   ПРЯМОУГОЛЬНАЯ форма площади пожара встречается, когда горение возникает на границе или в глубине длинного участка с пожарной нагрузкой (длинные здания любого назначения и другие участки с пожарной нагрузкой небольшой ширины) и распространяется в одном или нескольких направлениях: по ветру – с большей, против ветра – с меньшей, а при относительно безветренной погоде примерно с одинаковой линейной скоростью. Пожары в зданиях с небольшими помещениями имеют прямоугольную форму, (Рис.1г;Рис.1д). Sп =a n L, [м2 ], где: a – ширина помещения (здания), [м]; n – число сторон распространения горения (чаще всего «n» равно единице или двум). В процессе развития пожара его форма может изменяться. Так, начальная круговая или угловая форма площади пожара через определенный промежуток времени (по достижении горения ограждающих конструкций) перейдет в прямоугольную: - из круговой и угловой 180 гр. перейдет в прямоугольную, при условии: 2L ³ a; - из угловой 90 гр.: L ³ a. В итоге, если пожар будет и дальше распространяться, он примет форму данного геометрического участка. При прямоугольной форме помещения (здания) площадь пожара в данном случае будет равна площади этого помещения (здания): Sп = а b, [м2], где: b – длина помещения (здания), [м].

При горении нефти и нефтепродуктов в резервуарах форма площади пожара соответствует правильной геометрической фигуре емкости (кругу или прямоугольнику), а при разлитой жидкости – ее площади.

Форма площади развивающегося пожара является основой для определения расчётной схемы, направлений сосредоточения и введения сил и средств тушения, а также потребного их количества для осуществления боевых действий.

1.4).Определение периметра пожара.

Периметр пожара (Р _п ) – это длина внешней границы площади пожара. Данная величина имеет важное значение для оценки обстановки на пожарах, развившихся до крупных размеров, когда сил и средств для тушения по всей площади в данный момент времени недостаточно. Периметр пожара определяется по формуле, в зависимости от формы площади пожара:

- круговая: Р_п = 2p L, [м];

- угловая 180^o: Р_п = p L + 2L , [м];

- угловая 90^o: Р_п = (p L)/2 + 2L , [м];

- прямоугольная с дальнейшим распространением пожара: Р_п = 2(a+n L) , [м];

- прямоугольная без распространения пожара: Р_п = 2(a+b) , [м].

1.5).Определение фронта пожара.

Фронт пожара (Ф _п ) -- часть периметра пожара, в направлении которой происходит распространение горения. Данный параметр имеет особое значение для оценки обстановки на пожаре, определения решающего направления боевых действий и расчета сил и средств на тушение любого пожара. Фронт пожара определяется по формулам:

- при круговой форме пожара :

Ф_п = 2p L , [м];

- при угловой 180⁰ форме пожара :

Ф_п = p L , [м];

- при угловой 90⁰ форме пожара :

Ф_п = (p L)/2 , [м];

- при прямоугольной форме с дальнейшим распространением пожара :

Ф_п = n a , [м];

- при прямоугольной форме без распространения пожара :

Ф_п = 0.

1.6).Определение скорости роста площади пожара.

Скорость роста площади пожара ( V _s ) определяется по формуле :

V_s = , [м²/мин.],

где:

t - время на каждый расчётный момент, [мин.].

1.7).Определение скорости роста периметра пожара.

Скорость роста периметра пожара ( V _р) определяется по формуле:

V_р = , [м/мин.] – при круговой и угловой форме площади пожара;

V_р = , [м/мин.] – для прямоугольной формы площади пожара;

1.8).Определение скорости роста фронта пожара.

Скорость роста фронта пожара ( V _ф) определяется по формуле :

V_{ф =} , [м/мин.].

2).Определение параметров пожара на момент прибытия первого подразделения.

2.1).Определение времени прибытия первого подразделения.

t_приб.1=t_д.с.+t_сб.+t_сл.1, [мин.],

где:

t_сб.=1 мин. – время сбора личного состава по тревоге;

t_сл.1 - время следования первого подразделения от ПЧ до места вызова, берется из расписания выездов пожарных подразделений, также t_сл. можно определить по формуле:

t_сл.= , [мин.],

где:

L – длина пути следования подразделения от пожарного депо до места пожара, [км];

V_сл. - средняя скорость движения пожарных автомобилей, [км/ч] (при расчетах можно принимать: на широких улицах с твердым покрытием 45 км/ч, а на сложных участках, при интенсивном движении и грунтовых дорогах 25 км/ч).

2.2).Определение пути, пройденного огнём.

Путь, пройденный огнём на момент прибытия первого подразделения, определяется по формуле:

L=5V_л+V_л (t_приб.1-t₁) , [м].

2.3).Далее расчет параметров пожара проводится в том же порядке, как на момент сообщения о пожаре (с п.1.2. по п.1.8.).

3).Определение параметров пожара на момент введения сил и средств первого подразделения.

3.1). Определение времени свободного развития горения.

t_св.=t_д.с.+t_сб.+t_сл.1+t_б.р. , [мин.],

где:

t_б.р. – время, затраченное на проведение боевого развертывания (в пределах 6--8 минут).

3.2). Определение пути, пройденного огнём.

Путь, пройденный огнём на момент введения сил и средств первого подразделения, определяется по формуле:

L=0,5V_л t₁+V_л (t_св.-t₁) , [м].

3.3). Далее расчет параметров пожара производится по ранее описанному порядку (с п.1.2. по п.1.8.).

10.Расчет сил и средств для тушения пожара.

Каждый пожар характеризуется своеобразной обстановкой, для его тушения требуются различные огнетушащие средства и разное количество сил и средств. От правильного их расчёта зависит успех тушения любого пожара.

1).Определение площади тушения.

Площадь тушения ( S _т) - это часть площади пожара, которую на момент локализации обрабатывают поданными огнетушащими средствами.

В зависимости от того, каким образом введены силы и средства, тушение в данный момент времени может осуществляться с охватом всей площади пожара или только её части. При этом расстановка сил и средств, в зависимости от обстановки на пожаре, конструктивных особенностей объекта, производится по всему периметру пожара или по фронту его локализации. Если в данный момент сосредоточенные силы и средства обеспечивают тушение пожара по всей площади горения, то расчёт их производится по площади пожара, т.е. площадь тушения будет численно равна площади пожара.

Если в данный момент времени обработка всей площади пожара огнетушащими средствами не обеспечивается, то силы и средства сосредотачиваются по периметру или фронту локализации или по фронту для поэтапного тушения. В этом случае расчет их осуществляется по площади тушения.

Площадь тушения водой во многом зависит от глубины обработки горящего участка (глубина тушения), h_т. [м]. Практикой установлено, что по условиям тушения пожаров эффективно используется примерно третья часть длины струи. Поэтому в расчётах глубина тушения для ручных стволов принимается -5 метров, для лафетных – 10 метров.

Следовательно, площадь тушения будет численно совпадать с площадью пожара при её ширине (для прямоугольной формы),

h т h т h т h т

диаметре (для круговой формы)

и радиусе (для угловой формы),

не превышающих 10 метров при подаче ручных стволов, введенных по периметру навстречу друг другу, и 20 метров – при тушении лафетными стволами. В остальных случаях площадь тушения принимается равной разности общей площади пожара и площади, которая в данный момент водяными струями не обрабатывается. В жилых и административных зданиях с небольшими помещениями расчёт сил и средств целесообразно проводить по площади пожара, т.к. их размеры не превышают глубины тушения стволами.

Формулы для определения площади тушения даны в таблице:

Примечание. При значениях «а», «b» и «L», равных и меньше значений, указанных в таблице, площадь тушения будет соответствовать площади пожара (S_т = S_п) и рассчитывается по формулам, приведенным в п.1.3. данных методических указаний.

2).Определение требуемого расхода воды на тушение пожара.

Расход огнетушащего вещества ( Q ; q ) – это количество данного вещества поданного в единицу времени (л/с, л/мин., кг/с, кг/мин., м³/мин.).

Различают несколько видов расходов огнетушащего средства: требуемый (Q_тр.), фактический (Q_ф.), общий (Q_общ.), которые приходится определять при решении практических задач по пожаротушению.

Требуемый расход – это весовое или объёмное количество огнетушащего средства, подаваемого в единицу времени на величину соответствующего параметра тушения пожара или защиты объекта, которому угрожает опасность.

В практических расчётах требуемого количества огнетушащего вещества для прекращения горения пользуются величиной его подачи.

Интенсивность подачи огнетушащих средств ( I ) – количество данного огнетушащего средства, подаваемого в единицу времени на единицу расчётного параметра тушения пожара.

Под расчётным параметром тушения пожара (П_т) понимается:

- площадь пожара, S_п;

- площадь тушения, S_т;

- периметр пожара, P_п;

- фронт пожара, Ф_п;

- объём тушения, V_пом.

Интенсивности подачи огнетушащих средств различают:

- линейная, I_л [л/(с м); кг/(с м)];

- поверхностная, I_s [л/(с м²); кг/(с м²)];

- объёмная, I_V [л/(с м³); кг/(с м³)].

Они определяются опытным путём и расчётами при анализе потушенных пожаров. Поверхностную и объёмную интенсивности можно определить по «Справочнику РТП» стр.56-57. Линейная интенсивность определяется по формуле:

I_л = I_s h_т

Требуемый расход огнетушащего средства на тушение пожара определяется по формуле:

Q^т_тр. = П_т I_тр. , где

П_т – величина расчетного параметра тушения пожара;

I_тр.–требуемая интенсивность подачи огнетушащего средства (Приложение № 6).

3). Определение требуемого расхода воды на защиту.

Требуемый расход воды на защиту выше и нижерасположенных уровней объекта от того уровня, где произошел пожар, рассчитывается по формуле:

Q^защ_тр. = S_защ , [л/с].

где:

S_защ – площадь защищаемого участка, [м²];

– требуемая интенсивность подачи огнетушащих средств на защиту. Если в нормативных документах и справочной литературе нет данных по интенсивности подачи огнетушащих средств на защиту объектов например, при пожарах в зданиях , её устанавливают по тактическим условиям обстановки и осуществления боевых действий по тушению пожара, исходя из оперативно-тактической характеристики объекта, или принимают уменьшенной в 4 раза по сравнению с требуемой интенсивностью подачи на тушение пожара и определяется по формуле:

= 0,25 I_тр. , [л/(с*м²)]

4). Определение общего расхода воды.

Q_тр. = + _., [л/с].

5). Определение требуемого количества стволов на тушение пожара.

N^т_ств. = _. ,

где:

q_ств.– расход ствола, [л/с].

6). Определение требуемого количества стволов на защиту объекта.

=

При осуществлении защитных действий водяными струями нередки случаи, когда требуемое количество стволов определяют не по формуле, а по количеству мест защиты, исходя из условий обстановки, оперативно-тактических факторов и требований «Приказа № 156».

Например, при пожаре на одном или нескольких этажах здания с ограниченными условиями распространения огня стволы для защиты подаются в смежные с горящим помещения, в нижний и верхний от горящего этажи, исходя из количества мест защиты и обстановки на пожаре.

Если имеются условия для распространения огня по пустотам, вентиляционным каналам и шахтам, то стволы для защиты подаются исходя из обстановки на пожаре:

- в смежные с горящим помещения;

- в верхние этажи, вплоть до чердака;

- в нижние этажи, вплоть до подвала.

Количество стволов в смежных помещениях, в нижнем и верхнем от горящего этажах, должны соответствовать количеству мест защиты по тактическим условиям осуществления боевых действий, а на остальных этажах и на чердаке их должно быть не менее одного.

7). Определение общего количества стволов на тушение пожара и защиту объекта.

N_ств. = +

8). Определение фактического расхода воды на тушение пожара.

Фактический расход ( Q _ф ) – весовое или объёмное количество огнетушащего средства, фактически подаваемого в единицу времени на величину соответствующего параметра тушения пожара или защиты объекта, [л/с]; [кг/с]; [м³/с]; [л/мин.]; [кг/мин.]; [м³/мин.].

Фактический расход находится в зависимости от количества и тактико-технической характеристики приборов подачи огнетушащих средств и определяется по формуле :

= q_ств. , [л/с].

9). Определение фактического расхода воды на защиту объекта.

= q_ств. , [л/с].

10). Определение общего фактического расхода воды на тушение пожара и защиту объекта.

Q_ф = + , [л/с].

11). Определение водоотдачи наружного противопожарного водопровода.

При наличии противопожарного водопровода обеспеченность объекта водой проверяется по водоотдаче данного водопровода. Обеспеченность объекта считается удовлетворительной, если водоотдача водопроводной сети превышает фактический расход воды для целей пожаротушения. При проверке обеспеченности объекта водой бывают случаи, когда водоотдача удовлетворяет фактический расход, но воспользоваться этим невозможно из-за отсутствия достаточного количества пожарных гидрантов. В этом случае необходимо считать, что объект обеспечен водой частично.

Следовательно, для полной обеспеченности объекта водой необходимы два условия:

- чтобы водоотдача водопроводной сети превышала фактический расход воды (Q_cети Q_ф);

- чтобы количество пожарных гидрантов соответствовало бы количеству пожарных автомобилей, которые необходимо установить на эти гидранты (N_пг N_авт.).

Водопроводные сети бывают двух видов:

- кольцевые;

- тупиковые.

Водоотдача кольцевой водопроводной сети рассчитывается по формуле:

Q^к_сети = (D/25)² V_в , [л/с],

где:

D – диаметр водопроводной сети, [мм];

25 – переводное число из миллиметров в дюймы;

V_в – скорость движения воды в водопроводе, которая равна:

- при напоре водопроводной сети H<30 м вод.ст. -V_в =1,5 [м/с];

- при напоре водопроводной сети H>30 м вод.ст. -V_в =2 [м/с].

Водоотдача тупиковой водопроводной сети рассчитывается по формуле:

Q^т_сети = 0,5 Q^к_сети , [л/с].

12). Определение времени работы пожарного автомобиля от пожарного водоёма.

При наличии на объектах пожарных водоёмов и использовании их для целей пожаротушения определяют время работы пожарного автомобиля установленного на данный водоисточник по формуле:

= , [мин.],

где:

0,9 – коэффициент заполнения пожарного водоема;

V_пв – объем пожарного водоема, [м³];

1000 – переводное число из м³ в литры.

Время работы пожарного автомобиля с установкой его на пожарный водоём должно соответствовать условию:

t_раб.>t_р К_з ,

где:

t_р – расчётное время тушения пожара (Приложение №17).[мин.];

К_з – коэффициент запаса огнетушащего средства определяется по таблице

(Приложение №9).

13). Определение требуемого запаса воды для тушения пожара и защиты объекта.

На объектах, где запас воды для целей пожаротушения ограничен, проводится расчёт требуемого запаса воды для тушения и защиты по формуле:

W_в = Q^т_ф 60 t_р К_з + Q^защ_ф 60 t_з , [л],

где:

t_з – расчётное время запаса определяется по таблице (Приложение №9), [ч].

В тех случаях, когда на объектах огнетушащих средств недостаточно, принимаются меры к их увеличению: повышается водоотдача путём увеличения напора в сети, организуется перекачка или подвоз воды с удалённых водоисточников, специальные средства доставляются с резервных складов гарнизона и опорных пунктов тушения крупных пожаров.

При наличии рек, озёр и других естественных водоисточников с неограниченным запасом воды обеспеченность объекта данным видом огнетушащего средства в расчётах не проверяется.

14). Определение предельного расстояния подачи огнетушащих средств.

L_пред= , [м]

где:

Н_н – напор на насосе, который равен 90-100 м вод.ст.;

Н_разв –напор у разветвления, который равен 40-50 м вод.ст.;

Z_м –наибольшая высота подъёма (+) или спуска (-) местности на предельном расстоянии, [м];

Z_ств - наибольшая высота подъёма (+) или спуска (-) ствола от места установки разветвления или прилегающей местности на пожаре, [м];

S- сопротивление одного пожарного рукава, (Приложение №11);

Q- суммарный расход воды одной наиболее загруженной магистральной рукавной линии, [л/с];

«20»- длина одного напорного рукава, [м];

«1,2»- коэффициент рельефа местности.

Полученное расчётным путём предельное расстояние по подаче огнетушащих средств следует сравнить с расстоянием от водоисточника, на который установлен пожарный автомобиль, до места пожара (L). При этом должно соблюдаться условие:

L_пред > L

15). Определение требуемого количества пожарных автомобилей, которые необходимо установить на водоисточники.

Использование насосов на полную тактическую возможность в практике тушения пожаров является основным и обязательным требованием. При этом боевое развёртывание производится в первую очередь от пожарных автомобилей, установленных на ближайших водоисточниках. Требуемое количество пожарных автомобилей, которые необходимо установить на водоисточники, определяется по формуле:

N_авт.= ,

где:

0,8 – коэффициент полезного действия пожарного насоса;

Q_н – производительность насоса пожарного автомобиля, [л/с].

При одинаковой схеме боевого развёртывания отделений на основных пожарных автомобилях расчет проводится по формуле: N_авт.= ,

где:

Q_отд. – расход огнетушащего средства, которое может подать одно отделение, [л/с].

В любом из указанных случаев, если позволяют условия (в частности, насосно-рукавная система), боевые расчёты прибывающих подразделений должны использовать для работы уже установленные на водоисточники пожарные автомобили. Это не только обеспечит использование техники на полную мощность, но и ускорит введение сил и средств на тушение пожара.

16). Определение требуемой численности личного состава для тушения пожара.

Общую численность личного состава определяют путём суммирования числа людей, занятых на проведение различных видов боевых действий. При этом учитывают обстановку на пожаре, тактические условия его тушения, действия, связанные с проведением разведки пожара, боевого развертывания, спасания людей, эвакуации материальных ценностей, вскрытия конструкций и т.д. С учётом сказанного формула для определения численности личного состава будет иметь следующий вид:

N_л.с.=N_гдзс 3+ N_{ств.«А»} 2+ _«Б» 1 + _«Б» 2+ N_п.б. 1+ N_авт. 1+ N_л 1+ +N_св. 1+... ,

где:

N_гдзс - количество звеньев ГДЗС («3» – состав звена ГДЗС 3 человека)

N_{ств.«А»} - количество работающих на тушении и защите стволов РС-70 («2» – два человека, работающих с каждым стволом). При этом не учитываются те стволы РС-70, с которыми работают звенья ГДЗС;

_«Б» - количество работающих на тушении пожара стволов РСК – 50 («1» – один человек, работающий с каждым стволом). При этом не учитываются те стволы РСК-50, с которыми работают звенья ГДЗС;

_«Б» - количество работающих на защите объекта стволов РСК – 50 («2» – два человека, работающих с каждым стволом). При этом не учитываются те стволы РСК-50, с которыми работают звенья ГДЗС, производящие защиту объекта;

N_п.б. – количество организованных на пожаре постов безопасности;

N_авт. – количество пожарных автомобилей, установленных на водоисточники и подающих огнетушащие средства. Личный состав при этом занят контролем за работой насосно-рукавных систем из расчёта: 1 человек на 1 автомобиль;

N_л - количество выдвижных лестниц на которые задействованы страховщики из расчета: 1 человек на 1 лестницу;

N_св. – количество связных, равное количеству прибывших на пожар подразделений.

Ориентировочные нормативы требуемой численности личного состава для выполнения работ на пожаре приведены в приложении № 13.

При определении численности необходимо учитывать не только нормативы, но и также конкретную обстановку на пожаре и условия при его тушении.

Надо иметь в виду, что в общее количество личного состава не включается средний и старший начальствующий состав, а также водители пожарных автомобилей.

Если требуемая численность людей превышает возможности гарнизона пожарной охраны, недостающее количество личного состава компенсируется путём привлечения к действиям на пожаре добровольных пожарных формирований, рабочих, служащих, воинских подразделений, работников милиции, населения и других сил.

17). Определение количества отделений.

При определении требуемого количества подразделений исходят из следующих условий: если в боевых расчётах гарнизона находятся преимущественно пожарные автоцистерны, то среднюю численность личного состава для одного отделения принимают 4 человека, а при наличии автоцистерн и автонасосов (насосно-рукавных автомобилей) – 5 человек. В указанные числа не входят водители пожарных автомобилей.

Требуемое количество отделений на основных пожарных автомобилей (АЦ, АН, АНР) определяется по формулам:

N _отд. = ;

N _отд. = .

18). Вывод о достаточности сил и средств.

По требуемому количеству отделений определяют достаточность сил и средств для тушения пожара, определяется (согласно расписания выездов пожарных подразделений) автоматический номер вызова на заданный объект и делается вывод. В данном случае считается, что на ваш объект определён автоматический повышенный номер вызова, т.е. при получении сообщения о пожаре подразделения, которые привлекаются для тушения пожара согласно расписания выездов пожарных подразделений, одновременно получают информацию с ПСО о пожаре и одновременно выезжают к месту вызова.

3).Определение параметров пожара на момент локализации .

3.1).Определение времени локализации .

Продолжительность периода локализации зависит от быстрого проведения разведки пожара, оценки обстановки, скорости сосредоточения фактического расхода огнетушащих средств (Q_ф>Q_тр.), тактически грамотного управления боевыми действиями подразделений, участвующих в тушении пожара, и других факторов.

Время локализации пожара определяется по формуле:

t_лок.=t_cв.+(t_cл.N -t_cл.1) , [мин.],

где:

t_cл.N – время следования N-го подразделения, которое определяется следующим образом: в расчёте сил и средств для тушения пожара было определено требуемое количество отделений, например: N _отд. = 7. Семь отделений на основных пожарных автомобилях входят в состав четырёх пожарных подразделений. В данном случае в формуле по определении времени локализации пожара t_cл.N будет соответствовать времени следования от ПЧ до места вызова четвёртого (по порядку) подразделения (t_cл.4).

3.2).Определение пути, пройденного огнём.

Путь, пройденный огнём на момент локализации, определяется по формуле:

L=5V_л+V_л (t_св. - t₁)+0,5V_л (t_{сл. N} - t_сл.1) , [м].

3.3).Определение параметров пожара на момент введения сил и средств второго подразделения (площади, периметра и фронта пожара) аналогично определению параметров пожара на момент сообщения о пожаре (с п.1.2. по п.1.5.).

12. Организация тушения возможного пожара первым РТП.

Оформляется таблица (Приложение №8), в которой заполняются следующие графы:

- промежутки времени от момента возникновения пожара (указываются в минутах);

- оценка обстановки на различные моменты времени (прибытия на пожар первого подразделения, по результатам проведения разведки, прибытия второго подразделения, прибытия СПТ), доклады на ЦУС;

- требуемый (берется из раздела курсового проекта «Расчет сил и средств для тушения пожара») и фактический (берется из расчета количества поданных стволов на различные промежутки времени) расходы огнетушащих средств;

- количество поданных стволов на различные моменты времени;

- распоряжения РТП-1 командирам отделений первого прибывшего подразделения, начальнику караула второго прибывшего на пожар подразделения.

13. Карточка боевых действий караула.

Карточка боевых действий караула заполняется на отпечатанном бланке или оформляется самостоятельно согласно приложения №14.

14. Совмещенный график изменения параметров развития и тушения пожара.

Каждый пожар, независимо от его размеров, числа работавших при тушении подразделений и величины нанесенного ущерба подлежит исследованию. По окончании исследования на крупные и характерные пожары составляют описания. Важной частью описания является совмещенный график развития и тушения пожара во времени.

Совмещенный график развития и тушения пожара рекомендуется выполнять с соблюдением определенных правил:

1. По оси ординат (вертикальная ось) откладывается:

слева -- площадь пожара в м²;

справа -- расход огнетушащих веществ в л/с.

2. По оси абсцисс (горизонтальная ось) откладывается астрономическое время в часах (или в часах и минутах), в зависимости от времени тушения.

3. Требуемый расход огнетушащего вещества определяется умножением величины площади пожара, взятого на момент времени из таблицы «Организация тушения возможного пожара первым РТП», на требуемую для данного объекта интенсивность. Если огнетушащее вещество подавалось на площадь тушения, то необходимо определить ее величину и провести линию площади тушения и требуемого расхода при подаче его на площадь тушения.

4. Фактический расход огнетушащего вещества на определенный момент времени берется по данным таблицы «Организация тушения возможного пожара первым РТП».

При составлении совмещенного графика требуемые и фактические расходы подачи огнетушащих средств на различные промежутки времени берутся из расчета сил и средств и таблицы «Развитие и тушение пожара в здании». (стр. 221 РТП)

График изменения площади пожара (площади, периметра и фронта тушения)

нецелесообразно показывать раздельно от графика изменения требуемого расхода огнетушащего средства. Графики должны быть совмещенными, так как в этих случаях изменению параметра пожара в равной степени соответствует изменение требуемого расхода огнетушащего средства. Все графики выполняют сплошными линиями, а график фактического расхода огнетушащего средства – ступенчатыми.

S_п, м² Q, л/с

1³⁰ 1⁵⁰ 2¹⁰ 2³⁰ 2⁵⁰ 3¹⁰ 3³⁰ 3⁵⁰ 4¹⁰ 4³⁰ 4⁵⁰ 5¹⁰ τ, час.,мин.

а) по площади пожара.

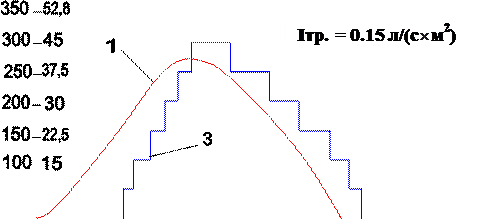

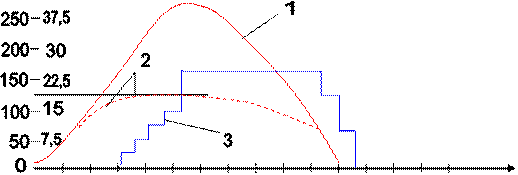

Рис. 3. Совмещенный график изменения площади пожара, требуемого и фактического расхода огнетушащего вещества при его подаче:

а) по площади пожара; б) по площади тушения пожара

1. – изменение площади пожара и требуемого расхода огнетушащего средства при подаче его по площади пожара;

2. – величина площади тушения и требуемого расхода огнетушащего вещества при подаче его по площади тушения; при прямоугольной форме пожара – сплошная линия; при круговой (или секторной) площади пожара – пунктирная линия;

3. – фактический расход огнетушащего вещества.

S _п, м² Q , л/с

I тр. = 0.15 л/ (с м2)

1³⁰ 1⁵⁰ 2¹⁰ 2³⁰ 2⁵⁰ 3¹⁰ 3³⁰ 3⁵⁰ 4¹⁰ 4³⁰ 4⁵⁰ 5¹⁰ τ, час.,мин.

б) по площади тушения пожара.

15. Литература.

Нормативно-правовые акты располагаются в следующей последовательности:

n Конституция Российской Федерации;

n Законы Российской Федерации;

n Указы Президента Российской Федерации;

n Акты Правительства Российской Федерации;

n Акты министерств и ведомств;

n Решения иных государственных органов.

В библиографии необходимо указать: полное название акта, дату его принятия, номер, а так же официальный источник. Например: Федеральный закон Российской Федерации «О пожарной безопасности» от 18 ноября 1994 года.

После нормативно-правовых актов составляется список научной литературы и материалы периодической печати. Список литературы составляется в алфавитном порядке.

Библиографические сведения включают описание следующих элементов:

· Фамилия и инициалы автора. Если произведение написано двумя или тремя авторами, они перечисляются через запятую. Если произведение написано двумя или тремя авторами, они перечисляются через запятую. Если произведение написано четырьмя и более, то указывают лишь первого, а вместо фамилий остальных авторов ставят «и др.».

· Название произведения – без сокращений и без кавычек; двоеточие. Под заглавие – также без кавычек, точка.

· Место издания – с прописной буквы. Москва и Санкт-Петербург пишутся сокращенно (М., С.-П.), а другие города полностью: Екатеринбург, Ростов, Томск и т.п.); двоеточие.

· Наименование издательства – без кавычек с прописной буквы, запятая.

· Том, часть – пишут с прописной буквы сокращенно (Т.,Ч.), точка, выпуск пишут с прописной буквы, сокращенно (Вып.), точка; после арабских цифр тома, части и выпуска – точка; тире. Цифры пишутся без наращения.

· Порядковый номер издания – с прописной буквы, сокращенно; точка, тире. Цифра с наращением.

· При обозначении года указываются только цифровые данные; точка, тире.

Например:

Иванников В.П., Клюс П.П. Справочник руководителя тушения пожара. М.: Стройиздат, 1987.

При использовании материалов периодической печати (журнальная или газетная информация) необходимо указывать название статьи, журнала (газеты), год, дату.

Например:

Огонь усмирили лафетными стволами // Пожарное дело. 1997г. май.

16. Отзыв на курсовой проект.

Отзыв на курсовой проект оформляется согласно приложения № 15

Графическая часть

Графическая часть выполняется в масштабе на листе формата А2 (размеры сторон формата 594 420мм) и включает:

Форматы листов определяются размерами внешней рамки, выполняемой сплошной тонкой линией. По СТ СЭВ 365-76 обрамляющая линия (рамка формата) должна наноситься на расстоянии 5мм от внешней рамки в направлении поля чертежа. На всех чертежных листах слева должно быть оставлено свободное поле для их подшивки размером не менее 20мм. ГОСТ 2.104-68 и стандарт СЭВ 365-76 устанавливают виды и габаритные размеры основных надписей, а также объем необходимой информации, содержащейся в них. Основная надпись должна размещаться по направлению обрамляющей линии в правом нижнем углу поля чертежа. Надписи на чертежах выполняют от руки шрифтом по ГОСТ 2.304-68. Согласно данного ГОСТа установлены следующие размеры шрифта:2,5; 3,5; 5; 7; 10; 14; 20; 28 и 40мм. Размер шрифта определяется высотой прописных букв. Наклон букв к основанию строки должен быть равен 75^о. Контур здания и планировка выполняются в масштабе согласно ГОСТ 2.302-68. Масштабы изображения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1: 100. Размеры на чертежах указывают размерными числами и размерными линиями. Если на чертеже размеры указываются не в мм, а в других единицах измерения (например, в см, м и др.), то соответствующие размерные числа записывают с обозначением единицы измерения.

17. План этажа с изображением обстановки возможного пожара

на различные промежутки времени.

План объекта с указанием осей здания (по вертикали обозначаются буквами русского алфавита, кроме букв Ё, Й, Ъ, Ь, Ы; по горизонтали - арабскими цифрами 1, 2, 3, и т.д.), необходимых размеров, подъездных дорог, схемы водоисточников. Площади пожара на каждый промежуток времени на схеме штрихуются сеткой красного цвета различной частоты с обозначением места возникновения пожара. Границы площади пожара показываются на следующие моменты времени (Рис.4):

- сообщение о пожаре на ЦУС (ПСЧ) S ₁;

- прибытие на пожар первого подразделения S ₂;

- введение сил и средств первым подразделением S ₃;

- введение сил и средств вторым подразделением S ₄;

- локализация S₅.

18. План-схема расположения объекта на местности с изображением

обстановки пожара к моменту введения сил и средств, находящихся

в распоряжении первого РТП и их расстановка.

Схема расстановки сил и средств с указанием:

- решающего направления;

- площади пожара на момент введения сил и средств вторым подразделением (действия РТП-1);

- боевых участков;

- постов безопасности или контрольно-пропускных пунктов;

- резерва техники;

- схемы связи и освещения;

- границ зоны задымления.

Если горение распространилось в другие этажи и на одном этаже сложно показать расстановку сил и средств, вычерчивают поясняющие схемы.

Приложение № 3

ВАРИАНТЫ РАСПИСАНИЯ ВЫЕЗДОВ ПОЖАРНЫХ ПОДРАЗДЕЛЕНИЙ

Примечание: Автомобили воздушно-пенного тушения и специальные, если они не предусмотрены в расписании выездов, высылаются на пожар по запросу РТП.

Приложение № 4

Вариант №1.

200

Продолжение приложения №4

Вариант № 2

К-150 Н=20м

Приложение № 5
