Рис. 112. Слесарные ножницы: 1 — ручки; 2 — лезвия; 3 — винт
Резать заготовку из жести толщиной 0,2...0,3 мм (материал консервных банок) можно на слесарном верстаке, удерживая её левой рукой (рис. 113). Во время резания лист немного приподнимают над столом и постоянно прижимают к лезвиям ножниц. При этом лезвия нельзя сводить до конца.
Рис. 113. Резание заготовки из жести на столе верстака
При резании по прямой линии лезвие инструмента направляют точно по линии разметки. Если из металлической пластины нужно получить круг (рис. 114, а), то режут по внешнему контуру, отступив от линии разметки примерно 1 мм. Полученный припуск затем убирают при зачистке.

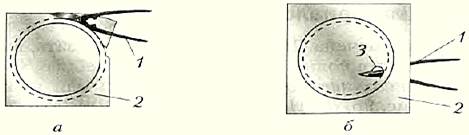

Рис. 114. Вырезание круга (а) и отверстия (б): 1 — слесарные ножницы; 2 — заготовка; 3 — технологическое отверстие
Если в заготовке необходимо выполнить круглое отверстие (рис. 114, б), то предварительно просверливают внутри размеченного круга небольшое (технологическое) отверстие для ножниц. Затем режут ножницами, отступив от линии разметки внутрь круга 1 мм.
Удобнее и легче резать заготовку, если одну ручку ножниц закрепить в тисках (рис. 115).
Рис. 115. Резание тонколистового металла с закреплением ножниц в тисках Проволоку из мягкой стали, алюминия и меди диаметром до 3 мм отрезают кусачками (рис. 116) или плоскогубцами с помощью бокового паза (рис. 117).
Рис. 116. Резание проволоки кусачками
Если нужно отрезать небольшой кусок проволоки, то отрезаемую часть направляют в сторону защитной сетки верстака.
Рис. 117. Резание проволоки с помощью бокового паза плоскогубцев: 1 — плоскогубцы; 2 — проволока; 3 — боковые пазы
Когда заготовка из,жести или проволоки уже отрезана, её правят и зачищают острые кромки, получившиеся после разрезания.
На промышленных предприятиях листовой металл и прутки большого диаметра разрезают с помощью механических ножниц. На рисунке 118 показаны гильотинные ножницы, которыми можно резать листовой металл толщиной от 0,3 до 40 мм и шириной 3 м. Заготовку 2 продвигают по столу 5 до упора, выдерживая необходимый размер I отрезаемой части заготовки. Прижимом 4 прижимают заготовку к столу, после чего с помощью специального механизма опускают вниз подвижный нож 1 и отрезают заготовку.
Рис. 118. Принцип действия гильотинных ножниц: 1 — подвижный нож; 2 — заготовка; 3 — неподвижный нож; 4 — прижим; 5 — стол
Пластмассу, например полиэтилен, толщиной до 1,2... 1,3 мм можно резать обычными ножницами, большей толщины — лобзиком или ножовкой по металлу. Органическое стекло и гетинакс, как более хрупкие материалы, — также лобзиком и ножовкой. Пенопласт хорошо режется обыкновенным ножом.
Правила безопасной работы (выписать в тетрадь)
- На руку, удерживающую заготовку при резании, обязательно надевать рукавицу; не держать эту руку близко к месту резания.
- Остерегаться острых кромок листовой заготовки и проволоки.
- При отрезании проволоки не подносить её близко к лицу.
- При резании жести надёжно закреплять в тисках ручку слесарных ножниц.
- Передавать слесарные ножницы и кусачки следует только ручками от себя.
Знакомимся с профессиями
Резчик — специалист по резанию заготовок из металла, работающий в заготовительном производстве предприятия. Он хорошо разбирается в свойствах различных металлов и сплавов, знает устройство механических ножниц различных типов, умеет их обслуживать и на лаживать. Может качественно нарезать заготовки по разметке или посредством настройки оборудования на нужный размер в соответствии с чертежом.
Домашнее задание:
Подготовить информацию о технологиях резания заготовок из древесины и металла.( В рабочую тетрадь)
