Технология
Дата «07» декабря
5 класс (мальчики)
Тема: Технология резания заготовок из древесины, металла, пластмасс
Цели урока : Познакомить учащихся с приемами пиления древесины ножовкой и правилами безопасности труда. Сформировать первоначальные умения и навыки пиления древесины по разметкеобучающая – ознакомление с процессом пиления древесины , резания тонколистового металла и инструментами для его выполнения;
развивающая – развитие умений и навыков работы с ножницами по металлу и напильниками.
воспитательная – воспитание сознательной дисциплины, аккуратности и внимательности при выполнении слесарных операций; формирование эстетического сознание через освоение творческой деятельности эстетического характера.
Как правильно распилить заготовку, чтобы получить необходимые размеры детали? Для этого нужно изучить технологию пиления.
Для пиления заготовок из древесины используют различные ручные пилы (рис. 23).

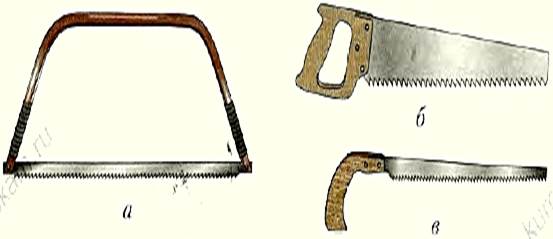

Рис. 23. Инструменты для пиления: а — лучковая пила; б — столярная ножовка; в — выкружная пила
Лучковые пилы имеют, как правило мелкие зубья, а ножовки — крупные. Чем мельче зубья пилы, тем меньше шероховатость среза заготовки — пропила.
Рис. 24. Зубья пилы для поперечного пиления: а — форма зубьев; б — вид разведённых зубьев; в — процесс пиления (вид со стороны пласти заготовки)
Виды пиления (выписать в тетрадь)
По направлению разрезания волокон различают:
· поперечное;
· продольное;
· смешанное пиление.
При поперечном пилении — направление реза (пропила) перпендикулярно волокнам.
При продольном пилении — параллельно волокнам.
При смешанном пилении — направлено под углом к ним. \
Основные правила при пилении (выписать в тетрадь)
1.Делают надрез по чертеже;
2.Убирают брусок и отпиливают деталь;
3.В конце пиления нажим на пилу ослабляют.
4. Начинайте пиление с запила «на себя». Для удобства пользуйтесь упором или бруском. При поперечном пилении отрезаемый материал должен свисать с верстака. При продольном – заготовку разрежьте примерно до середины, а затем отпилите с другой стороны.
5. Пилить надо не по линии разметки, а рядом с ней на расстоянии около 5 мм. Линия разметки всегда должна оставаться на будущей детали.
6. Для точной распиловки заготовок под углами применяют стусло. Стусло состоит из дна стусла и двух боковин с пропилами под разными углами.
7. Пиление в стусле повышает точность распиловки, исключает затраты на разметку, повышает производительность труда. Особенно эффективно применение стусла при массовом производстве.
Пилы для поперечного пиления (пиления поперёк волокон древесины) имеют прямые зубья (рис. 24, а), для продольного пиления (вдоль волокон) — наклонные (рис. 25, а).
Рис. 25. Зубья пилы для продольного пиления: а — форма зубьев; б — вид разведённых зубьев; в — процесс пиления (вид со стороны пласти заготовки)
При пилении заготовки полотно пилы трётся о стенки пропила. Чтобы полотно не заклинивало (не застревало) в пропиле, зубья должны быть разведены, т. е. отогнуты поочерёдно в разные стороны (рис. 24, б, 25, б). В этом случае пропил становится шире, и полотно пилы при пилении не застревает в нём. Ширина развода зубьев (Т) обычно равна: Т= (1,5...2) х t, где t — толщина полотна пилы.

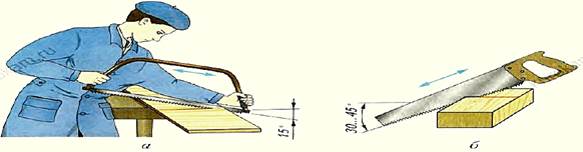

Тонкие заготовки из древесины и фанеры нужно пилить мелкозубыми пилами под небольшим углом к плоскости заготовки (рис. 26, а). При распиловке толстых пиломатериалов пилу держат под углом 30...45° (рис. 26, б).
