Глава II Установка параметров источника питания для генерации сигналов.

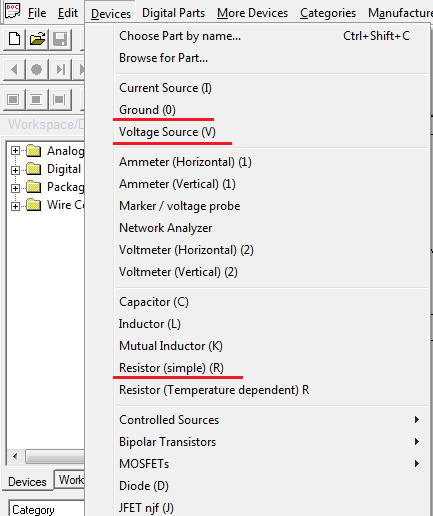

1. Откройте Devices (устройства) и выберите необходимые элементы: Voltage Source (источник напряжения), Ground (заземление), Resistor (резистор). Соедините их как показано на рис.3
Рис.1
Рис.2
Рис.3
Нажмите на источник напряжения и выберите его параметры:
А) генерация сигнала 1+ sin .

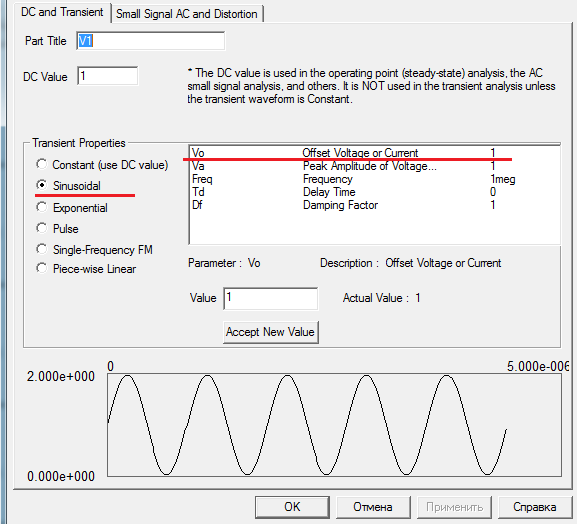

Выберите синусоидальный сигнал и требуемое значение
– сдвиг сигнала по амплитуде на заданную величину, как показано на рис.4. Так же укажите требуемую амплитуду сигнала, его частоту и временную задержку.
Рис.4

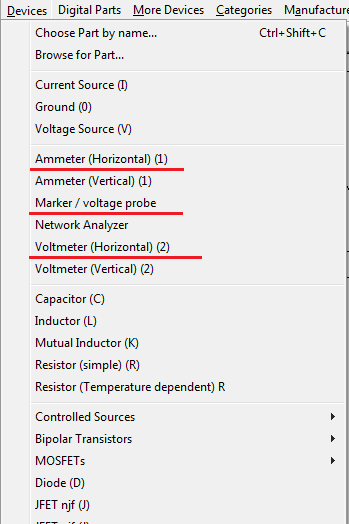

Откройте Devices (устройства) и выберите необходимые элементы: Ammeter (амперметр), Voltmeter (вольтметр) и Marker /Voltage Probe (пробник).

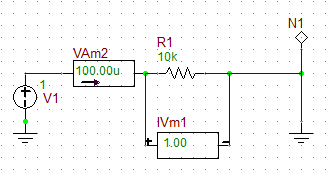

Установите указанные элементы в схему. Обратите внимание, что амперметр устанавливается последовательно, а вольтметр параллельно.
Рис.5

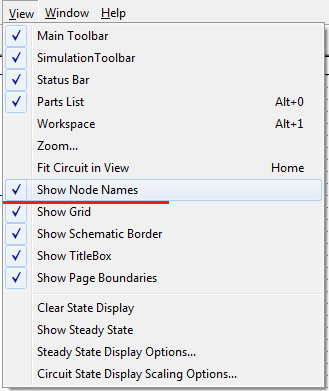

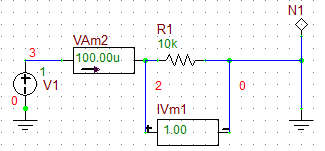

Теперь нажмите View (вид) и выберите Show Node Names (показать имена узлов). На схеме появятся узлы как показано на рис.7.
Рис.6
Рис.7

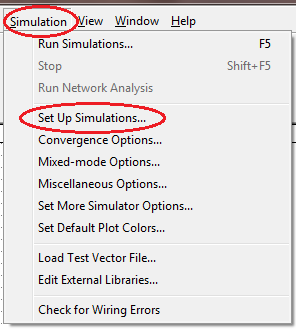

1. Вольтметр и амперметр измеряют только постоянные величины (в нашем случае постоянную составляющую сигнала 1+sin). Чтобы измерить переменную составляющую напряжения сигнала необходимо построить амплитудную характеристику. Для этого выберите Simulation (моделирование) и нажмите Set Up Simulation (настройка моделирования).
Рис.8

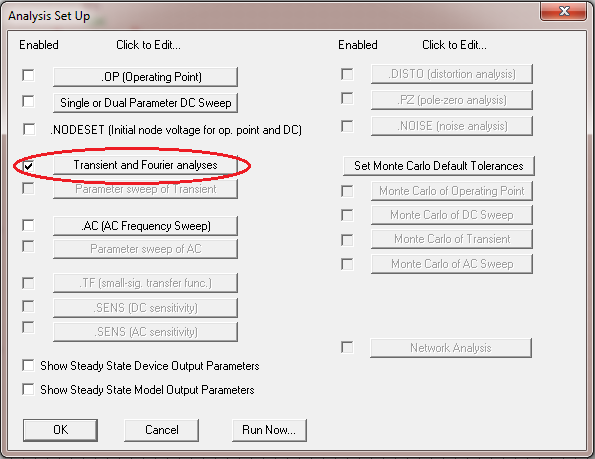

В появившемся окне Вам понадобятся Transient and Fourier analysis (переходные процессы и анализ Фурье).
Рис.9

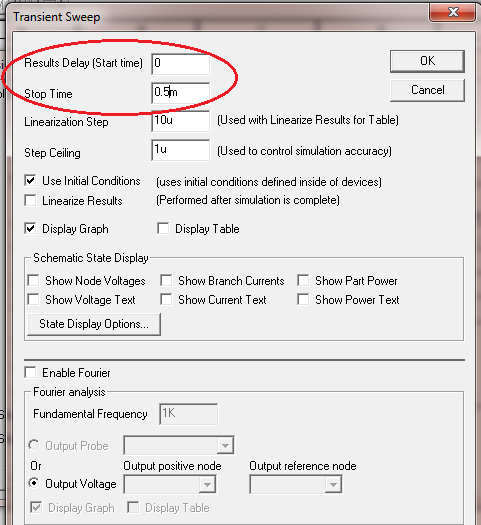

В появившемся окне выберите Start time (начало отсчета) и Stop time (окончание отсчета).
Рис.10

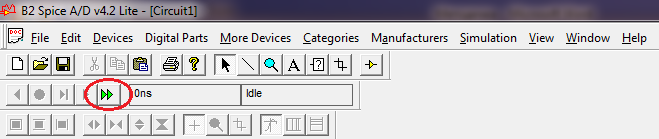

Теперь можно запускать процесс моделирования. Для этого нажмите F5 или кнопку, указанную на рис.11.
Рис.11

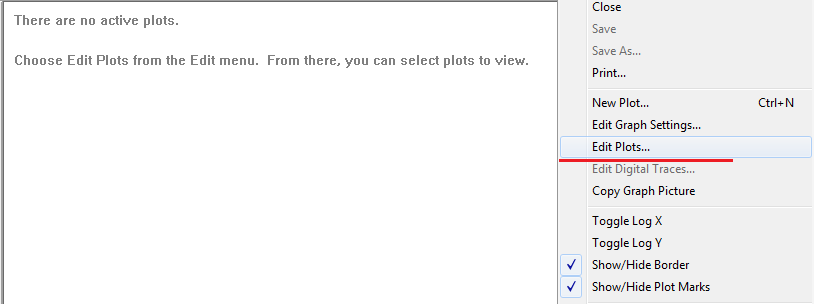

На появившемся экране нажмите правой кнопкой мыши и выберите Edit Plots.
Рис.12

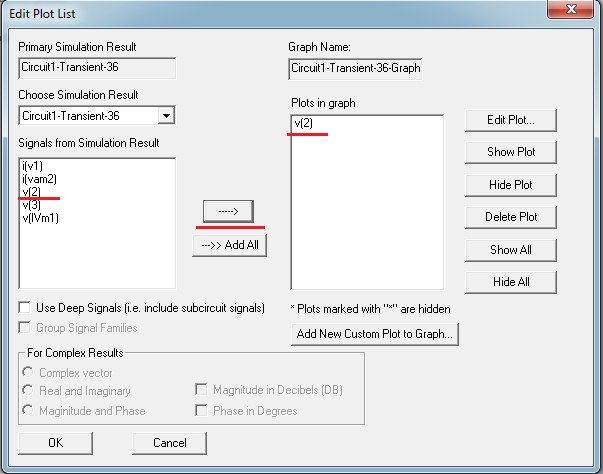

Укажите, в каких точках необходимо сделать построение графика.
Рис.13
Рис.14

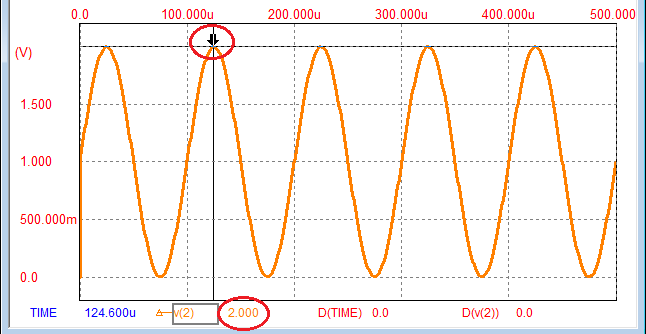

Наведя курсор на график, можно узнать значение напряжения в интересующей точке.
В) Сигнал вида меандр.

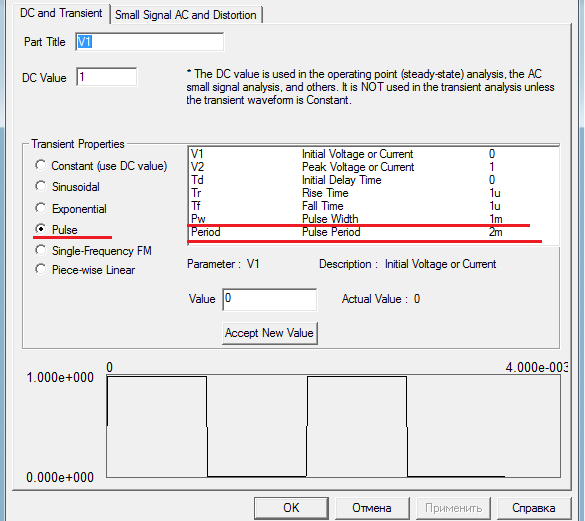

Нажмите на источник напряжения и выберите требуемые параметры, а именно: вид сигнала Pulse (меандр), Pulse Wight (длительность импульса), Pulse Period (период повторения импульсов). Также можете уточнить
- минимальное напряжение пульсаций,
– максимальное напряжение пульсаций,
– временная задержка.
Рис.15

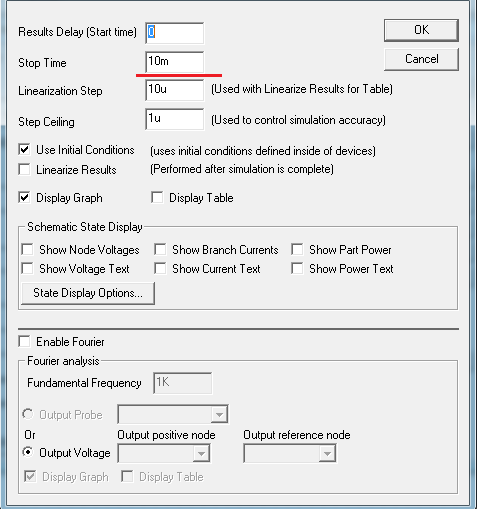

Обратите внимание, что период повторения импульсов составляет 2 мс, то есть для успешного моделирования необходимо увеличить окончание отсчета до 10 мс. Для этого заново выберите Simulation (моделирование) и нажмите Set Up Simulation (настройка моделирования). Выберите Transient and Fourier analysis (переходные процессы и анализ Фурье).
Рис.16
Запустите процесс моделирования для получения характеристики, указанной ниже.
Рис.17
С) Сигнал вида трапеции.

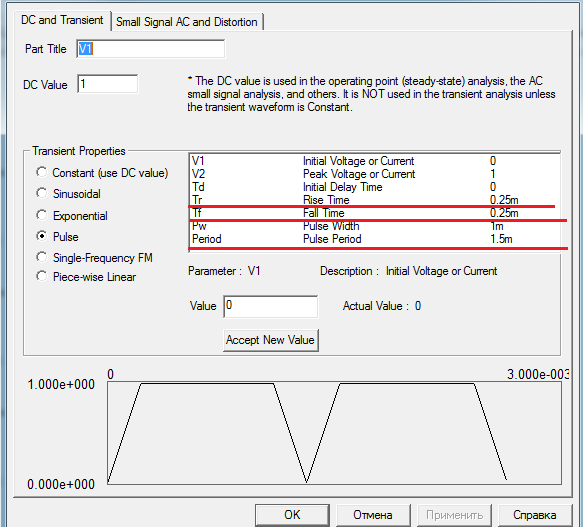

Для получения сигнала в виде трапеции необходимо у сигнала вида меандр увеличить передний и задний фронт. Для этого зайдите в настройки источника напряжения и увеличьте значение Rise Time (время нарастания) и Fall Time (время падения). Так же можете уменьшить Pulse Period (период повторения импульсов) для корректировки периода повторения импульсов.
Рис.18
Запустите процесс моделирования для получения характеристики, указанной ниже.
Рис.19
