Кафедра «Технология промышленной и художественной обработки материалов»
МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное
учреждение высшего образования
«Ижевский государственный технический университет имени М.Т.Калашникова»
(ФГБОУ ВО "ИжГТУ имени М.Т. Калашникова")
Институт строительства и архитектуры им. В.А. Шумилова
Кафедра «Технология промышленной и художественной обработки материалов»
Отчет по лабораторной работе №3
По теме «Свободное моллирование на форме»
по дисциплине
«Выполнение художественно-конструкторских проектов в материале»
Выполнил:
Студент группы Б08-131-1 А.А.Константинова
А.А.Трефилова
М.А.Широких
Руководитель:
ст.преподаватель А.А.Загоруйко
Ижевск 2020
Цель: Изучение влияния геометрии стеклянной заготовки на формообразование изделий при свободном моллировании на форме.
Материально-техническое обеспечение:
Материалы:
· Стекло М4 ГОСТ 111-2014 толщина 3 мм;
· Алебастр строительный;
· Жидкость для резки стекла «Novacan».
Оборудование:
· Печь для спекания и моллирования стекла;
Инструменты:
· стеклорез "SILBERSCHNITT" 4000;
· Циркульный стеклорез;
· Стеклорез с вращающейся головкой "Silberschnitt" 2000;
· щипцы для отлома стекла "LEPONITT" PCJ-1.
Инвентарь: стол для раскроя стекла, защитные очки, защитные перчатки, металлический пруток.
Ход работы:
| № | Название этапа | Фото | Примечание |

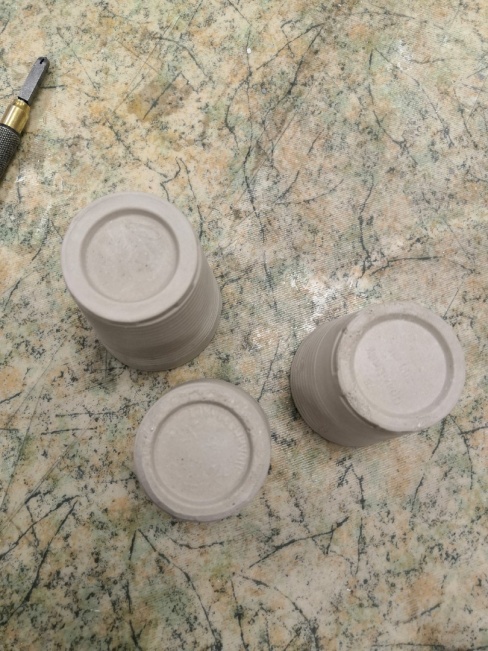

| 1. | Изготовить из алебастра усеченный конус |
| Подготовленный раствор алебастра заливаем в пластиковый стакан и ждем засыхания, далее вынимаем из формы |
| 2. | Сушка заготовок для моллирова-ния |

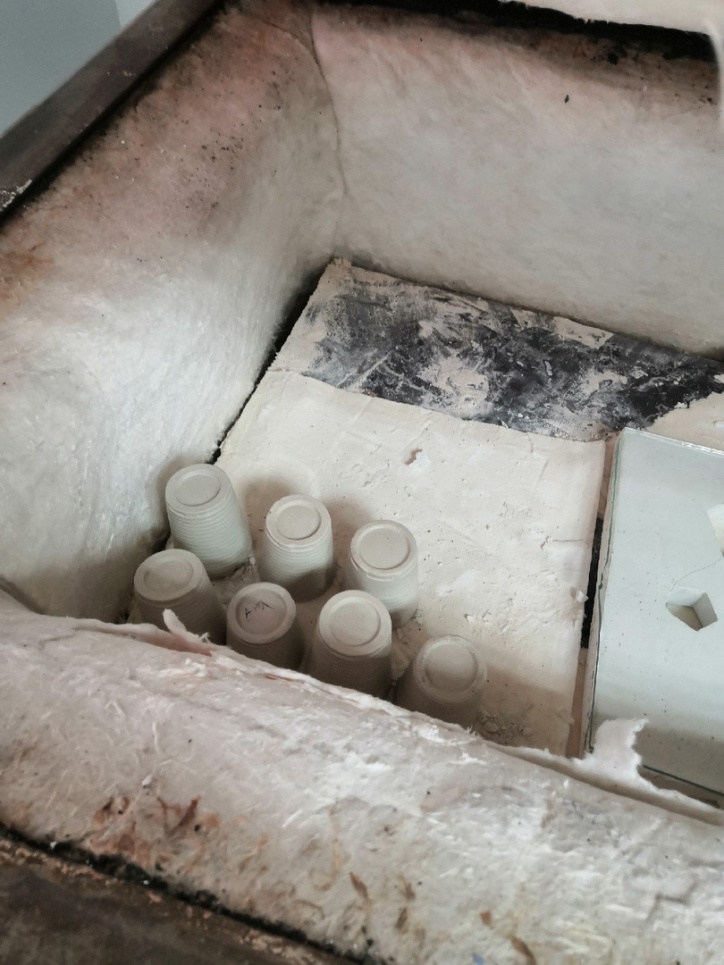

| Заготовки из алебастра отправляем в печь, чтобы убрать лишнюю влагу. Размеры форм: 1.d1 = 43, D1=57, H1 =67; 2. d2 = 44, D2=58, H2=66; 3. d3= 42, D3=69, H3=79. |

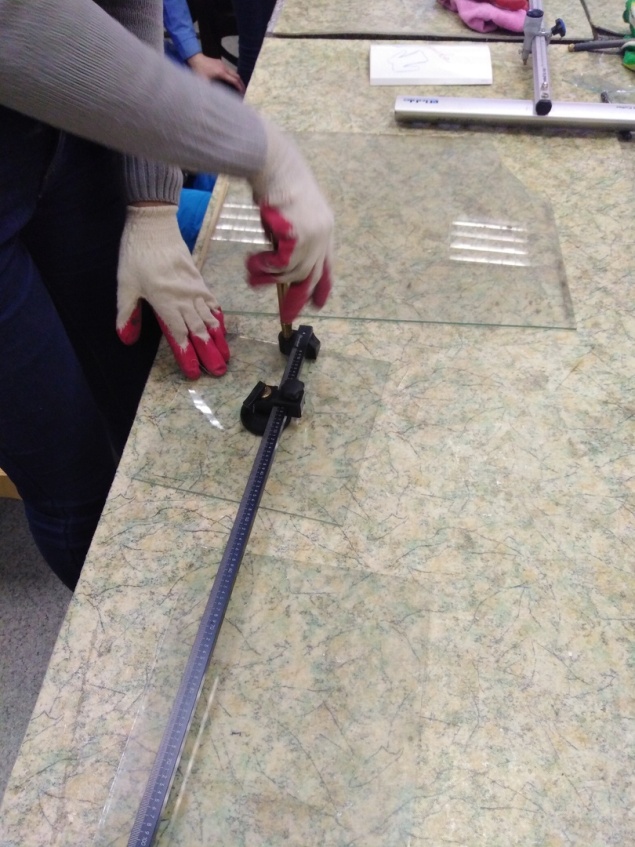

| 3. | Вырезание образцов разного размера |
| Вырезаем заготовки круга разных размеров. Размеры заготовок определяем с учетом высоты алебастровой формы, таким образом, чтобы 1 заготовка была больше высоты формы (коснулась полки печи), 2 – по высоте формы, а 3 - меньше высоты. |

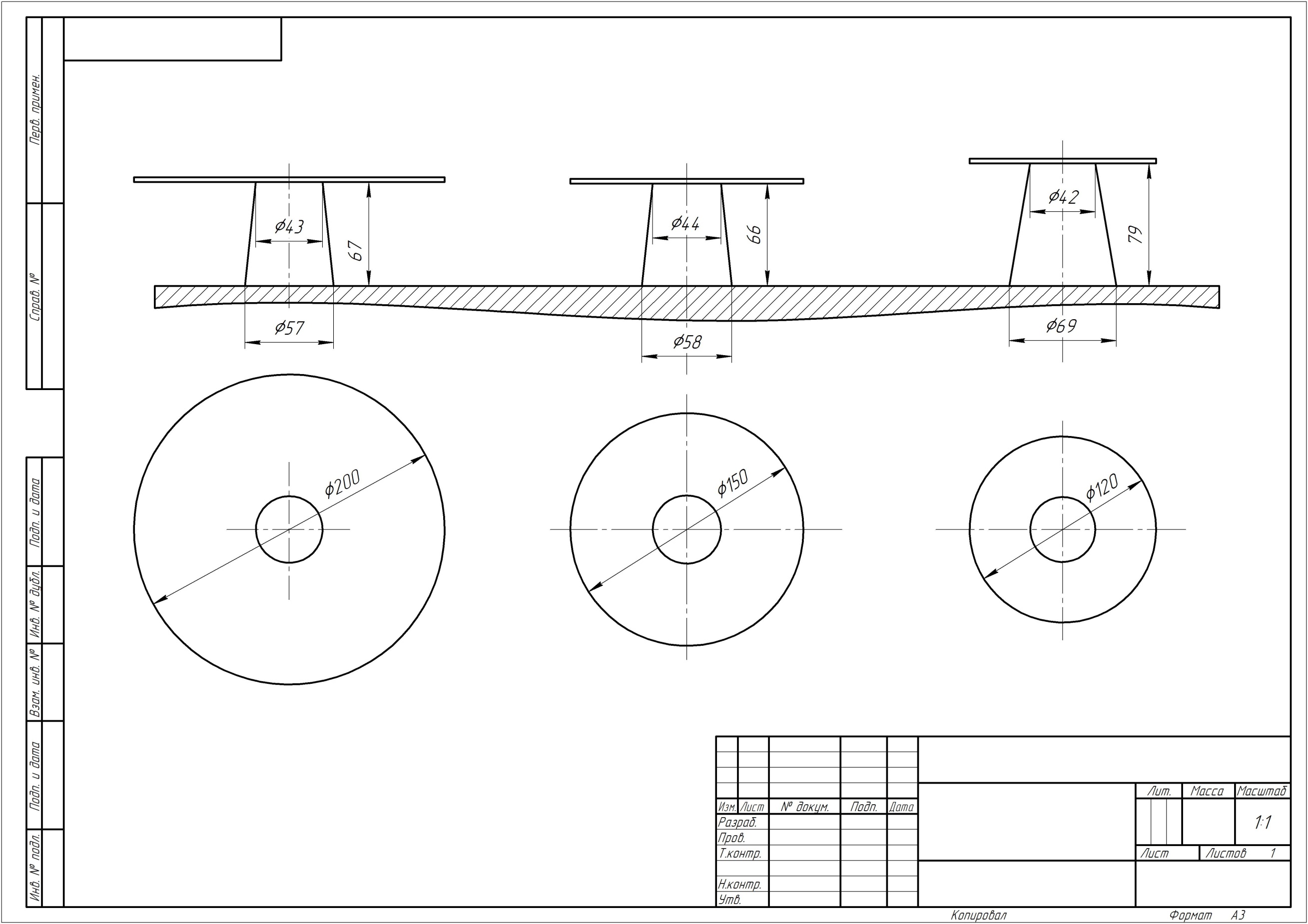

| 4. | Установка образцов в печь | Схема установки стекла на форме.
1 образец;
2образец;
3 образец
| Размеры заготовок из стекла: 1 образец: D1= 200мм размещается на форму 1; 2 образец: D2=150мм размещается на форму 2; 3 образец: D3=120мм размещается на форму 3. |
| 5. | Моллирование в печи |

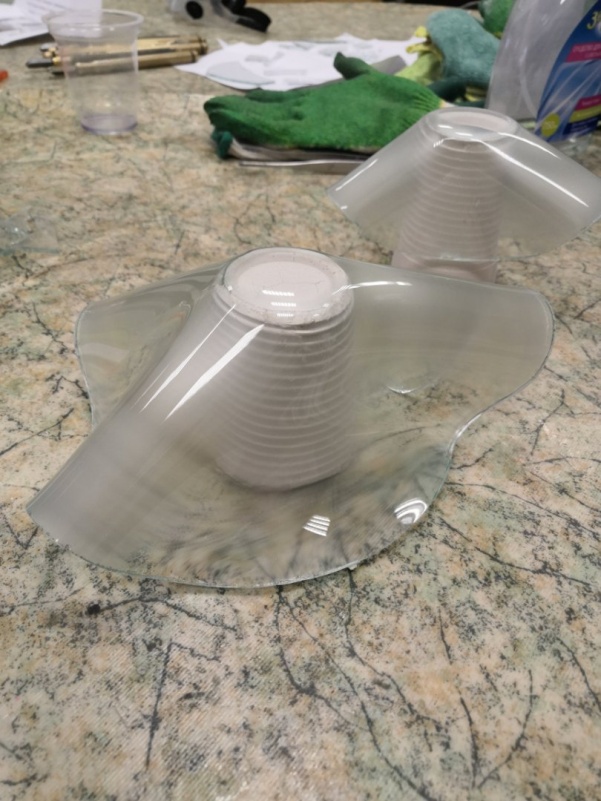

1 образец – касается горизонтальной поверхности;

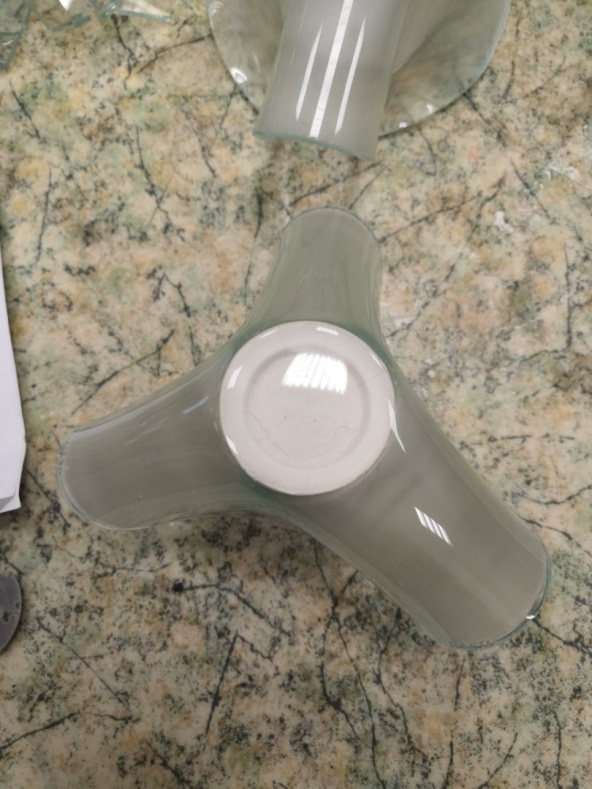

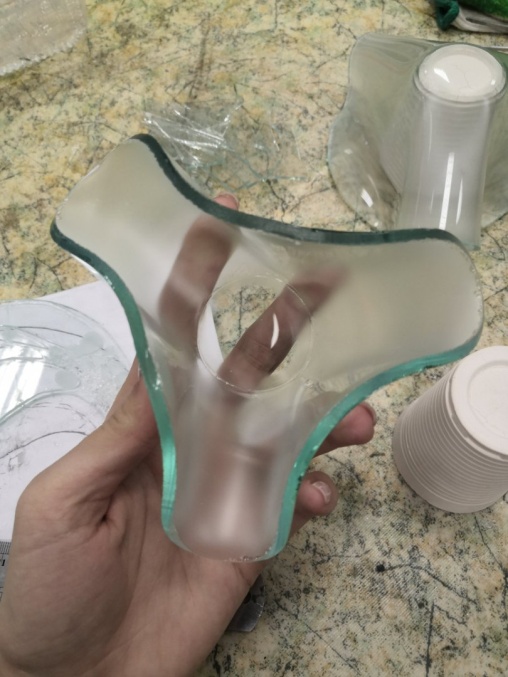

2 образец - совпадает с высотой формы

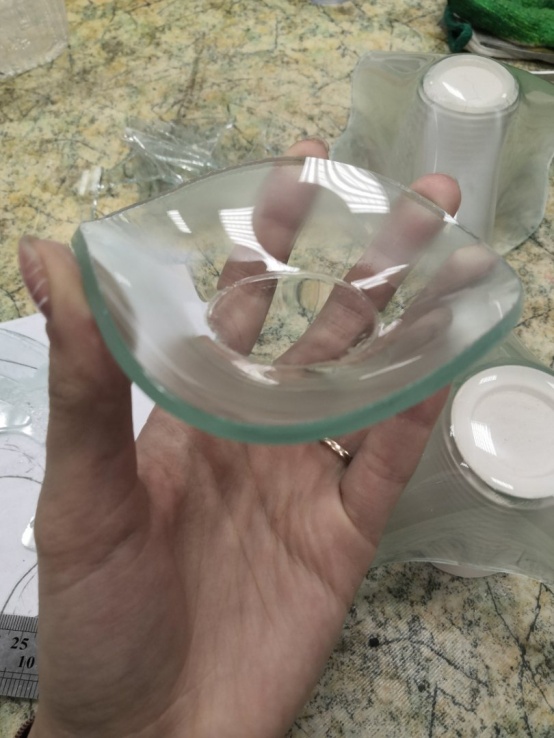

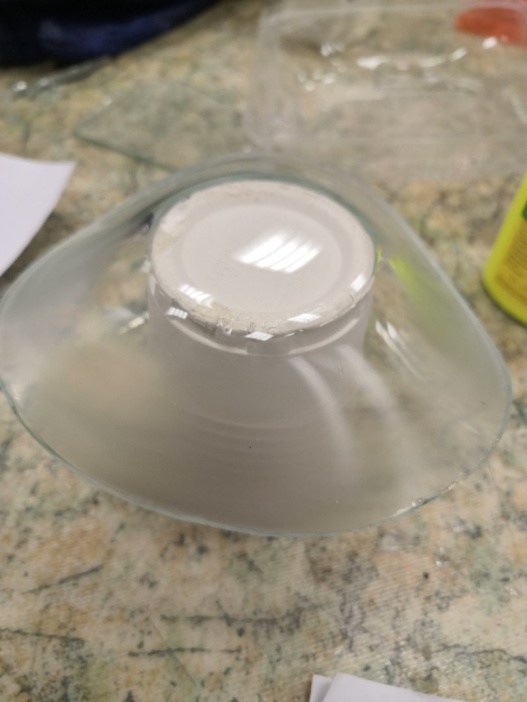

3 образец – меньше, чем форма
| Температурно–временной режим процесса моллирования приведен в лабораторной работе №2. В данной лабораторной нагрев происходит до Тмах = 750˚С. В процессе моллирования заготовки изменили не только форму, но и размер: 1 образец: D1= 210мм ; 2 образец: D2=165 мм; 3 образец: D3=127 мм. |
Вывод: В ходе работы ознакомились с технологией моллирования, технологией резки стекла циркульным стеклорезом. Выявили, что в процессе молирования заготовки изменили не только форму, но и размер. Формы изделия после моллирования получаются произвольными, волнообразными. Где-то стекло опускается ниже, где-то остается почти на том же уровне, что было. В основном это зависит от диаметра заготовки (чем меньше, тем края опускаются, во-первых, медленнее, во-вторых, равномернее). Тем самым, если диаметр заготовки больше, то нужно использовать более высокую форму, чтобы предотвратить касания заготовки после моллирования поверхности, на которой стоит форма.
