Расчетные формулы для определения вторичной нагрузки трансформаторов тока

Дата: 2025-05-01; Просмотры: 38
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0
№ п.п.

Схема соединения трансформаторов тока и вторичной нагрузки

Вид к. з.

Вторичная расчетная нагрузка трансформаторов тока (на фазу) zн.расч

1

Полная звезда

Трехфазное и двухфазное

Однофазное

2

Неполная звезда

Трехфазное

Двухфазное АВ или ВС

Двухфазное за трансформа­тором Y/Δ-11

3

На разность токов двух фазА и С

Трехфазное

ДвухфазноеАС

Двухфазное АВ или ВС

4

Треугольник

Трехфазное и двухфаз­ное за трансформа­тором Y/Д- 11

Однофазное

5 Последовательное соеди­нение вторичных обмоток трансформаторов тока

—

где zн.расч. - нагрузка, рассчи­танная по формулам пп. 1-4. 1, 2 - трансформаторы тока одного и того же класса точно­сти

6

Параллельное соединение вторичных обмоток транс­форматоров тока

—

где zн.расч. - нагрузка, рассчи­танная по формулам пп.1-4. 1, 2 - трансформаторы тока одного и того же класса точно­сти


Примечание. Во всех случаях принимается переходное сопротивление на контак­тах rпер =0,1Ом.

Таблица П. 14

Рекомендуемые значения KН.Сдля расчета максимальной токовой защиты линий 6-35 кВ распределительных сетей

Тип реле защиты

Kнс
последующей предыдущей

РТ-40

РТ-40 РТ-80 РТВ

1,25

1.3

1.4

РТ-80, 81

РТ-40 РТ-80, 81 РТВ

1,3

1.3

1.4

РТВ

РТ-40 РТ-80, 81 РТВ

1,4

1.4

1.5


Таблица П. 15

Формулы для определения расчетных токов в реле максимальных токовых защит при двухфазных к.з.

Схема выполнения максимальной то­ковой защиты

Коэффициент схемы при сим­метричном ре­жиме

Токи в реле при двухфазном к.з.
в месте установки защиты или за трансформатором Y/Y- 0 (12) за трансформатором Y/Δ-11
Полная звезда 1
Неполная звезда с двумя реле 1
Неполная звезда с тремя реле (третье реле включено в обратный провод) 1
Треугольник с тремя реле
Треугольник с двумя реле
Схема включения одного реле на разность токов двух фаз А и С Схема не применя­ется (отказывает при к.з. фаз А и В).



Примечание. - ток трехфазного к.з., приведенный к напряжению той питающей стороны, где установлена рассматриваемая защита;nτ - коэффициент трансформации трансформаторов тока этой защиты.



Таблица П. 16

Формулы для определения расчетных токов в реле максимальных токовых защит на стороне 6 (10) кВ при однофазных к.з. на стороне 0,4 кВ трансформаторов Ұ/Yи Ұ/Δ

Схема выполне­ния максималь­ной токовой за­щиты

Коэффициент схемы при симметричном режиме

Ксх

Токи в реле при однофазном к.з. за транс­форматором
Ұ/Y-0

Ұ/Δ-11
Полная звезда 1 Не применяется

Не применяется
Неполная звез­да с двумя реле 1

Неполная звез­да с тремя реле (третье реле включено в об­ратный провод) 1

Треугольник с тремя реле

Не применяется
Треугольник с двумя реле

Не применяется
Схема включе­ния одного ре­ле на разность токов двух фазА и С.

Схема не приме­няется (отказывает при однофазномк.з. фазы В)

 Схема не приме­няется (отказывает при к.з. фаз В и С)


Примечание. —полный ток однофазного к.з. на стороне 0,4 кВ, приведенный к напряжению питающей стороны трансформатора, где установлена максималь­ная токовая защита; nτ — коэффициент трансформации трансформаторов тока этой защиты.



Таблица П. 17

Сопротивление масляных трансформаторов новых типов с

низшим напряжением 400-230 В

Мощность трансфор­матора, кВ∙А

 Высшее напря­жение, кВ , приведен­ное к напряжению 400 В, Ом Мощность трансфор­матора, кВ∙А Высшее напряже­ние, кВ , при­веденное к напря­жению 400 В, Ом
1.

Схема соединений звезда - звезда

 2. Схема

соединений треугольник -


с выведенной нейтралью

звезда с выведеннойнейтралью
  25 6 и 10 1,04 400 6 и 10 0,019
  40 6 и 10 0,65 630 6 и 10 0,014
  63 6 и 10 0,41 1000 6и 10 0,009
    20 0,38 1600 6 и 10 0,006

1. Схема соединений звезда - звезда с выведеннойнейтралью

3. Схема соединений звезда — зигзаг с выделеннойнейтралью

100

 6-35 0,26 25 6 и 10

0,3

160

 6-35 0,16 40 6и 10

0,19

250

 6-35 0,1 63 6 и 10

0,12

400

 6-35 0,065 100 6и 10

0,075

630

 6-35 0,042 160 6 и 10

0,05

1000

 6 и 10 0,027 250 6 и 10

0,03



 35 0,0255   20 и 35

0,043

1600

 6 и 10 0,018





 35 0,017



Примечание. Для трансформаторов с низшим напряжением 230-127 В указанное в таблице сопротивление должно быть уменьшено в 3 раза.




Таблица П. 18

Технические данные реле РТ-40

Технические данные реле Диапазон установок, А Потребляемая мощность при токе минимальной установки, ВА
РТ-40/0,2 0,05-0,2



0,2
РТ-40/0,6 0,15-0,6
РТ-40/2 0,5-2
РТ-40/6 1,5-6

0,5
РТ-40/10 2,5-10
РТ-40/20 5-20
РТ-40/50 12,5-50 0,8
РТ-40/100 25-100 1,8
РТ-40/200 50-200 8



Коэффициент возврата:Кв>= 0,85 на первой уставке тока;

Кв>= 0,80 на других уставках.

Время срабатывания:tc . p ≤ 0,1cприI р = 1,2Ic . p;

tc . p ≤ 0,03cприI р = 3Ic . p;

Таблица П. 19

Технические данные реле РТ-81 - РТ-8 6

Реле Номи­нальный ток, А Уставки тока срабатыва­ния индукционного эле­мента, А Уставки времени срабатывания, с Кратность тока при срабатыва­нии отсечки
РТ-81/1   4; 5; 6; 8; 9; 10 0,5-4
РТ-81/2   4; 2,5; 3; 3,5; 4; 4,5; 5
РТ-82/1   4; 5;6; 7; 8; 9; 10 2,16
РТ-82/2   2; 2,5; 3; 3,5; 4; 4,5; 5
РТ-83/1 10; 5 4; 5;6; 7; 8; 9; 10 1-4 2-8
РТ-83/2   2; 2,5; 3; 3,5; 4; 4,5; 5
РТ-84/1   4; 5;6; 7; 8; 9; 10 4-16
РТ-84/2   2; 2,5; 3; 3,5; 4; 4,5; 5
РТ-85/1   4; 5;6; 7; 8; 9; 10 0,5-4
РТ-85/2   2; 2,5; 3; 3,5; 4; 4,5; 5
РТ-86/1   4; 5;6; 7; 8; 9; 10 4-16
РТ-86/2   2; 2,5; 3; 3,5; 4; 4,5; 5

Коэффициент возврата: КВ ≥ 0,8 .

Потребляемая мощность: S≤B∙A.

Таблица П.20

Технические данные реле РСТ

Реле Диапазон уставок, А Номинальный ток, А
РСТ-13-04 0,05-0,2 0,4
РСТ-13-09 0,15-0,6 1,6
РСТ-13-14 0,5-2 2,5
РСТ-13-19 1,5-6 10
РСТ-13-24 5-20 16
РСТ-13-29 15-60 16



Коэффициент возврата: Кв≥ 0,9.

Потребляемая мощность: S = 0,1-0,18 В∙А в режиме ожидания;

S= 8,5 В ∙ А в режиме срабатывания.

Род тока: РСТ-11 — переменный;

РСТ-13 — постоянный.

Таблица П.21

Технические данные реле РН-53

Реле

Диапазон уставок

I

II
Uс.р,в Uр.ном, B Uс.р,В Uр.ном, B
РН-53/60 15-30 30 30-60 60
РН-53/200 50-100 100 100-200 200

Назначение: максимальное реле напряжения. Коэффициент возврата: Кв≥0,8 .

Время срабатывания: tc . p ≤ 0,1cприUр = 1,2Uc . p;

tc . p ≤ 0,03cприU р = 2Uc . p;

Потребляемая мощность:S= 1 В ∙ А.

Таблица П.22

Технические данные реле PH-54

Реле

Диапазон уставок

I

II
Uс.р,В Uр.ном,В Uс.р,В Uр.ном, В
РН-54/48 12-24 30 24-48 60
РН-54/160 40-80 100 80-160 200
РН-54/320 80-160 200 160-320 400



Назначение: минимальное реле напряжения.

Коэффициент возврата: Кв ≥ 1,25.

Время срабатывания: tc . p ≤ 0,15cприUр = 0,8Uc . p;

tc . p ≤ 0,1cприU р = 0,5Uc . p.








Рис. П.1. Зависимость времени наибольших потерь τ от числа часов использования максимума Ima х для любых значенийcosφ Рис. П.2. Удельные показатели стоимости потерь электроэнергии в электрических сетях (данные 2002 г.): I - районы ЕЭС (ОЭС Центра, Юга, Северо-Запада, Средней Волги, Урала, Северного Кавказа); II- районы ОЭС Сибири; III - районы ОЭС Дальнего Востока
Рис. П.3. Номограммы линий 500 кВ на стальных свободностоящих опорах (расщепление фазы на 3 провода) Рис. П.4. Номограммы линий 330 кВ (расщепление фазы на 2 провода): ———— на одноцепных стальных опорах; ———— на железобетоннныходноцепных опорах;




Рис. П. 6. Номограммы линий 10-35 кВ на железобетонных одно- цепных опорах










Рис. П.8. Номограммы кабелей 6-10 кВ марки ААБлУ с прокладкой одного кабеля в траншее

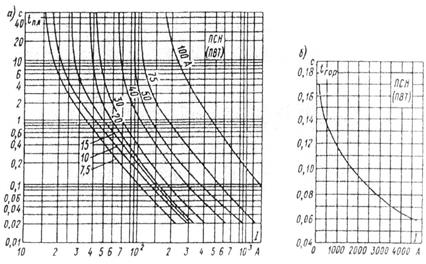

Рис. П. 9. Время-токовые (защитные) характеристики плавких предохранителей типа ПСН (новое наименование ПВТ): зависимость времени плавления tпл(а) и времени горения дуги tгор (б) от ожидаемого тока I

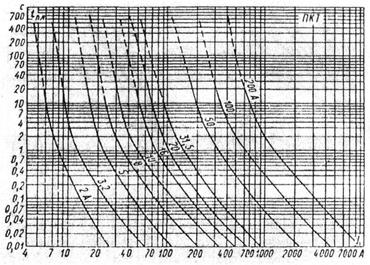

Рис. П. 10. Время-токовые характеристики плавких предохранителей типа ПКТ

напряжением 10 кВ с номинальным током отключения 12,5 кВ (конец штриховой части характеристики соответствует минимальному току отключения)

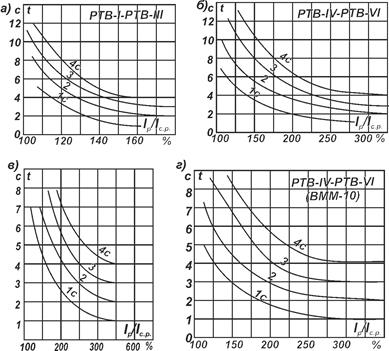

Рис. П.11. Характеристики токовых реле tp =f(Ip/ Ic.p)









Рис. П. 12. Зависимостьf= φ(А) для

определения токовых погрешностей

трансформаторов тока более 10 %

Рис. П. 13. Кривые предельных кратностей трансформаторов тока типа ТПЛ-10: 1 - для КTа = (5/5)/(600/5) класса Р; 2 - для КTа = 800/5 класса Р

Рис. П. 14. Кривые предельных кратностей трансформаторов тока типа ТЛМ-10; ТВЛМ-10: 1 - для КТa = 50/5...300/5, 1000/5 (ТЛМ), 20/5...300/5, 600/5, 1000/5 (ТВЛМ) класса Р; 2 - для КTa = 50/5...300/5, 1000/5 (ТЛМ), 20/5...300/5, 600/5, 1000/5 (ТВЛМ) класса 0,5; 3 - для КТа = 400/5...800/5, 1500/5 (ТЛМ, ТВЛМ) для класса Р; 4 - для КТа = 400/5...800/5, 1000/5 (ТЛМ, ТВЛМ) для класса 0,5; 5 - для КТа = 1500/5 (ТЛМ, ТВЛМ) для класса 0,5




Рис. П. 15. Кривые предельных кратностей встроенных трансформаторов тока типа ТВТ-35-1






Рис. П. 16. Характеристики tp =f (I(low(p)/Ic.p) реле типа РТ-80



БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Правила устройства электроустановок. - 7-е изд., перераб. и доп. - М.: Энергоатомиздат, 2010. - 640 с.

2. Гибкие токопроводы в системах электроснабжения промышленных предприятий / В.Б. Куинджи и др. - М.: Энергоатомиздат, 2008. - 187 с.

3. Руководящие указания по релейной защите. Вып. 8. Поперечная диф­ференциальная направленная защита линий 35-220 кВ. - М.: Энергия, 2000.- 186 с.

4. Руководящие указания по релейной защите. Вып. 7. Дистанционная защита линий 35-330 кВ. - М.: Энергия, 2000. - 172 с.

5. Руководящие указания по релейной защите. Вып. 12. Токовая защита нулевой последовательности от замыканий на землю линий 11-500 кВ. - М.: Энергия, 2000-172 с.

6. Шабад М.А. Расчеты релейной защиты и автоматики распределитель­ных сетей. - Л.: Энергоатомиздат, 1985. - 295 с.
