2. Предпроектный анализ системы электроснабжения промышленного предприятия
Схема системы электроснабжения промышленного предприятия, для которой предстоит спроектировать релейную защиту и автоматику, выдается студенту вместе с заданием на курсовой проект. Перед выполнением курсового проекта необходимо глубоко изучить эту схему, кратко описать в пояснительной записке ее основные элементы, проанализировать достоинства и недостатки.
Электроснабжение промышленных предприятий обычно осуществляется питающими линиями 10(6) кВ от распределительных устройств того же напряжения электростанций или крупных подстанций (рис. 1). Применяется также питание от указанных источников, но по линиям более высокого напряжения (35—220 кВ) с помощью подстанций глубокого ввода (ПГВ) [1]. Соответствующая схема приведена на рис. 2. В первом случае на предприятие вводят питающие линии от центров питания до главных понизительных подстанций (ГПП) или центральных распределительных пунктов (ЦРП). Распределительные сети 10(6) кВ связывают ГПП и ЦРП с распределительными пунктами, цеховыми понизительными или преобразовательными подстанциями (ТП, П11) и крупными электроприемниками.
Кабельные распределительные сети 6 и 10 кВ промышленного предприятия обычно состоят из радиальных линий (см. рис. 1). Надежность электроснабжения ответственных электроприемников обеспечивается за счет питания от двух независимых источников или от двух систем шин (секций) одного источника, а также применения устройств автоматического включения резерва. Параллельная работа предусматривается обычно только для питающих линий.
При больших токах нагрузки (2000 А и выше) для питания цеховых подстанций применяются токопроводы с жесткими шинами или гибкими проводами. Токопроводы существенно отличаются от воздушных и кабельных линий электропередачи механическими и электрическими параметрами [2]. При использовании токопроводов схема электроснабжения цеховых понизительных и преобразующих подстанций строится по магистральному принципу (рис. 3). В схемах с глубоким высоковольтным вводом
(см. рис. 2) распределительные устройства ПГВ выполняют роль распределительных подстанций.
 |
Рис. 1. Схема электроснабжения
промышленных предприятий
с питающими кабельными линиями
10(6) кВ

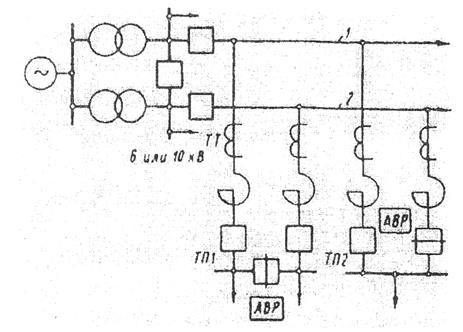

Рис. 3. Схема электроснабжения промышленного предприятия с применением токопроводов.
