Лабораторная работа №28 «Диагностирование и регулировка пневматического привода тормозных механизмов»
Цели работы:
1) Изучить методику проведения регулировки и диагностирования пневматического привода тормозных механизмов;
2) Получить практические навыки по диагностированию и регулировке пневматической системы;
3) Изучить оборудование для проверки пневмопривода тормозных механизмов.
Оборудование рабочего места:
1) Пневматическая тормозная система;
2) Набор инструментов для регулировки пневматического привода тормозных механизмов.
Ход выполнения работы
1. Составить конспект теоретической поддержки
Основные неисправности пневматического привода тормозных механизмов:
· нарушение герметичности системы;
· нарушение регулировок;
· износ деталей.
2. Произвести регулировку пневматического привода
Регулировка пневматического привода тормозных механизмов проводится в следующей последовательности:
1) определить наличие утечек воздуха и устранить их;
2) отрегулировать свободный ход педали изменением длины тяги, связывающей педаль с промежуточным рычагом привода тормозного крана. Свободный ход педали должен составлять 14-22 мм или наклон педали к полу должен составлять 45 - 50°;
3) отрегулировать зазор между колодками и барабаном, для чего вывешивают колесо и, поворачивая регулировочный червяк в рычаге разжимного кулака, доводят колодки до соприкосновения с барабаном. После этого отводят колодки до свободного вращения колеса.

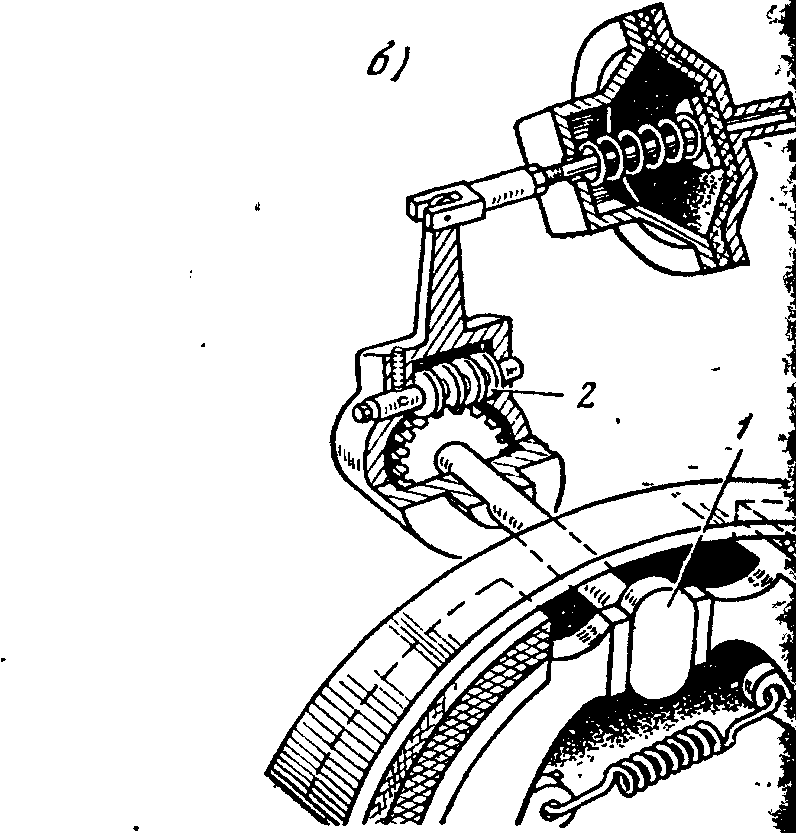

Рисунок 28.1 - Регулировка тормозного механизма с пневмоприводом: 1 - разжимной кулачок, 2 - червяк регулировочный.
3. Произвести проверку пневматического привода
Работоспособность пневматического привода тормозов проверяют в следующем порядке:
1) Заполнить пневмосистему воздухом до срабатывания регулятора давления. При этом давление во всех контурах тормозного привода должно быть 0,62-0,75 МПа.
2) Нажать на педаль тормоза, при этом показания двухстрелочного манометра в кабине водителя должны резко снизиться, но не более чем на 0,05 МПа.
3) Давление в тормозных камерах должно соответствовать показанию нижней шкалы двухстрелочного манометра.
4) Во время проверки работоспособности пневмопривода тормозов при падении давления в контурах до 0,44-0,54 МПа должны включаться контрольные лампы соответствующих контуров.
4. Сделать вывод по проделанной работе
В выводе перечислить выполняемые операции, описать полученные в ходе работы навыки и выявленные неисправности.
Лабораторная работа №29 «Диагностирование Д-1 на стенде с беговыми барабанами»
Цели работы:
1) Изучить методику проведения общей диагностики автомобилей на постах Д-1;
2) Изучить перечень операций, проводимых на постах общей диагностики;
3) Изучить оборудование, применяемое при проведении общей диагностики.
Оборудование рабочего места:
1) Диагностируемый автомобиль;
2) Пост общей диагностики Д-1.
Ход выполнения работы
1. Изучить и заполнить диагностическую карту Д-1
Диагностическая карта общего диагностирования Д-1
| № п.п. | Диагностический параметр | Ед изм. | Значение диагностического параметра | Примечание | ||||
| нормативное | измеренное | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||
| Шины и колеса | ||||||||
| 1 | Высота рисунка протектора | мм | 1,0 |
|
| |||
| 2 | Пробои, порезы, вздутия, отслоения протектора | не допускаются |
|
| ||||
| 3 | Наличие гаек, болтов, их затяжка Трещины дисков | При отсутствии одного болта или гайки, а также ослабление их затяжки не допускаются |
|
| ||||
| 4 | Давление | МПа | 0,67 |
| ||||
| Тормозная система | ||||||||
| 1 | Удельная тормозная сила, | Н | 0,48 |
| ||||
| Передние колеса | ||||||||
| 1 | Усилие на органе управления, | Н | 674 |
| ||||
| 2 | Масса | кг | 46 |
| ||||
| 3 | Тормозная сила на левом колесе | Н | 5883,9 |
| ||||
| 4 | Тормозная сила на правом колесе | Н | 5883,9 |
| ||||
| 5 | Разность тормозных сил передних колес | % | 25 |
| ||||
| 6 | Время срабатывания тормозов | сек | 0,8 |
| ||||
| Задние колеса | ||||||||
| 1 | Усилие на органе управления | Н | 686 |
| ||||
| 2 | Масса | кг | 46 |
| ||||
| 3 | Тормозная сила на левом колесе | Н | 8335,6 |
| ||||
| 4 | Тормозная сила на правом колесе | Н | 8335,6 |
| ||||
| 5 | Разность тормозных сил задних колес | % | 25 |
| ||||
| 6 | Время срабатывания тормозов | сек | 0,8 |
| ||||
| Стояночный тормоз | ||||||||
| 1 | Усилие на органе управления стояночной тормозной системы | Н | 588 |
| ||||
| 2 | Удельная тормозная сила стояночной системы, gст | 0,23 |
| |||||
| 3 | Уровень тормозной жидкости | л | 0,65 |
| ||||
| Рулевое управление | ||||||||
| 1 | Люфт рулевого колеса | Град | 25 |
| ||||
| 2 | Подвижность рулевой колонки | не допускается |
| |||||
| 3 | Наличие трещин и деформации не | не допускается |
| |||||
| 4 | Подтекание жидкостей | не допускается |
| |||||
| 5 | Усилие нажатия на ремень привода насоса гидроусилителя | Н | 39,2 |
| ||||
| 6 | Прогиб ремня | мм | 10-15 |
| ||||
| Фары типа CR | ||||||||
| 1 | Высота от пола до центра фары | мм | 800 |
| ||||
| 2 | Ближний свет правой фары: Угол наклона светотеневой границы Сила света: В темной зоне В светлой зоне | мин. кд кд | 52 не более 800 не менее 1600 |
| ||||
| 3 | Ближний свет левой фары: Угол наклона светотеневой границы Сила света: В темной зоне В светлой зоне | мин. кд кд | 52 не более 800 не менее 1600 |
| ||||
| 4 | Дальний свет правой фары: Сила света | кд | не менее 10000 |
| ||||
| 5 | Дальний свет левой фары: Сила света | кд | не менее 10000 |
| ||||
| Фонари указателей поворота, габаритных огней, стоп-сигналов | ||||||||
| 1 | Частота проблесков правого переднего | Гц | 1,5±0,5 |
| ||||
| 2 | Частота проблесков левого переднего | Гц | 1,5±0,5 |
| ||||
| 3 | Частота проблесков правого заднего | Гц | 1,5±0,5 |
| ||||
| 4 | Частота проблесков левого заднего | Гц | 1,5±0,5 |
| ||||
| 5 | Время до появления первого проблеска от момента включения правого переднего фонаря | сек | 1,2 |
| ||||
| 6 | Время до появления первого проблеска от момента включения левого переднего фонаря | сек | 1,2 |
| ||||
| 7 | Время до появления первого проблеска от момента включения правого заднего фонаря | сек | 1,2 |
| ||||
| 8 | Время до появления первого проблеска от момента включения левого заднего фонаря | сек | 1,2 |
| ||||
| 9 | Сила света правого переднего фонаря | кд | 80-700 |
| ||||
| 10 | Сила света левого переднего фонаря | сек | 80-700 |
| ||||
| 11 | Время до появления первого проблеска от момента включения правого заднего фонаря | сек | 40-400 |
| ||||
| 12 | Время до появления первого проблеска от момента включения левого заднего фонаря | сек | 40-400 |
| ||||
| 13 | Сила света сигналов торможения левого правого | кд кд | 20-100 20-100 |
| ||||
| 14 | Сила света сигналов габаритных фонарей: Левого переднего Правого переднего Левого заднего Правого заднего | кд кд кд кд | 4-100 4-100 4-12 4-12 |
| ||||
| Стеклоочистители | ||||||||
| 1 | Частота перемещения щеток по мокрому стеклу в режиме максимальной скорости стеклоочистителей | Число двойных ходов в минуту |
не менее 35 |
| ||||
| Стеклоомыватели | ||||||||
| 1 | Подача воды в зоны очистки стекла | Должны обеспечивать подачу жидкости в зону очистки стекла |
| |||||
| Токсичность отработавших газов | ||||||||
| 1 | Бензиновые двигатели (газобалонные) СО: при nмин при nпов СН: при nмин при nпов | % % млн-1 млн-1 |
3,5 2,0 |
| ||||
| Прочие элементы конструкции автомобиля | ||||||||
| 1 | Прозрачность ветрового стекла | % | 75 |
| ||||
| 2 | Состояние ветрового стекла | Наличие трещин в зоне очистки щет-кой стеклоочисти-теля со стороны водителя не допускается |
| |||||
| 3 | Устройство обогрева и обдува ветрового стекла | Должны быть
Должны быть исправны
|
| |||||
| 4 | Наличие и состояние зеркал заднего вида |
| ||||||
| 5 | Наличие и состояние солнцезащитных козырьков |
| ||||||
| 6 | Состояние звукового сигнала |
| ||||||
| 7 | Состояние замков дверей кабины и кузова |
| ||||||
| 8 | Состояние спидометра |
| ||||||
| 9 | Элементы подвески, карданной передачи |
| ||||||
| 10 | Механизмы регулировки сиденья водителя | Должны быть исправны
|
| |||||
| 11 | Грязезащитные фартуки и брызговики |
| ||||||
| 12 | Наличие противооткатных упоров | Должны быть в наличии и в исправном состоянии |
| |||||
| 13 | Наличие знака аварийной остановки |
| ||||||
| 14 | Наличие огнетушителя | Должны быть в наличии и в исправном состоянии |
| |||||
| 15 | Наличие аптечки | Должна быть в наличии и укомплектована |
| |||||
2. Составить вывод по проделанной работе
В выводе отразить полученные в ходе выполнения работы знания, описать проделанные работы.
