Лабораторная работа №24 «Ремонт шин и камер. Вулканизация»
Цели работы:
1) Изучить методику проведения ремонта шин и камер;
2) Изучить основные неисправности шин и камер;
3) Изучить оборудование для ремонта шин и камер.
Оборудование рабочего места:
1) Шина с неисправностями;
2) Поврежденная камера;
3) Инструмент для ремонта шин и камер;
4) Вулканизатор.
Ход выполнения работы
1. Составить конспект теоретической поддержки
Вулканизатор
Вулканизатор предназначен для ремонта повреждений на шинах и камерах легковых и грузовых автомобилей.
К работе допускаются лица, прошедшие инструктаж по технике безопасности и ознакомленные с особенностями работы и эксплуатации вулканизатора.

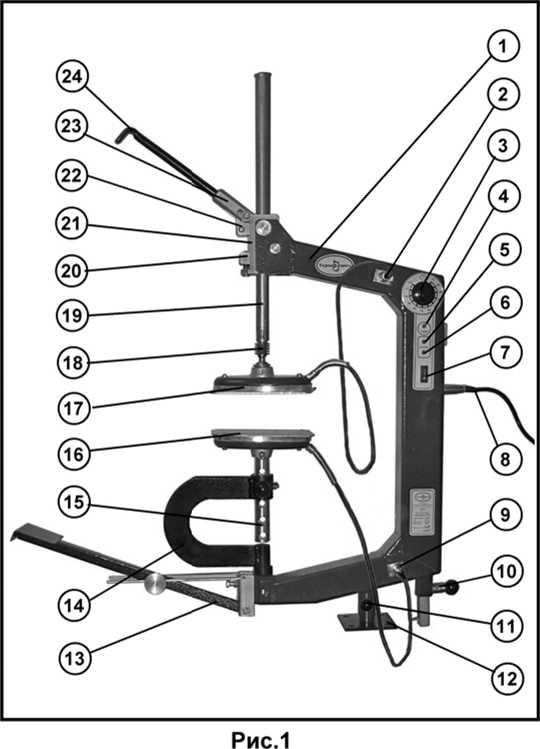

Устройство вулканизатора показано на рисунке 24.1. Цифрами обозначены следующие части:
1) Рама вулканизатора
2) Разъем верхнего нагревателя
3) Таймер механический 0 -120 мин.
4) Контрольная лампа - сигнализирует о включенном таймере
5) Контрольная лампа - сигнализирует о включенном верхнем нагревателе
6) Контрольная лампа - сигнализирует о включенном нижнем нагревателе
7) Сетевой выключатель с контрольной лампой
8) Сетевой шнур
9) Разъем нижнего нагревателя
10) Ручка, фиксирующая задний опорный стержень
11) Фиксирующий палец
12) Кронштейн
13) Опора для шин
14) U - образная скоба
15) Штанга
16) Нижний нагреватель с накладкой
17) Верхний нагреватель с накладкой
18) Пакет тарельчатых пружин
19) Шток
20) Нижняя зажимная пластина

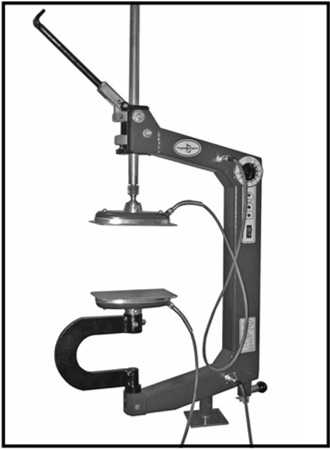

Рисунок 24.1 - Вулканизатор
21) Корпус зажимного механизма
22) Верхняя зажимная пластина
23) Рычаг зажимной
24) Рукоятка съемная

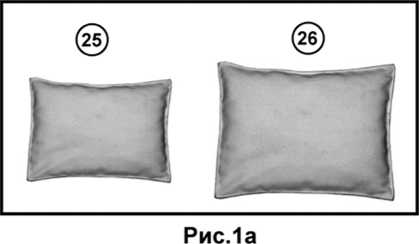

25) Подушка выравнивания давления для Л/А, 13x18 см
26)
Подушка выравнивания давления для Г/А, 15x20 см

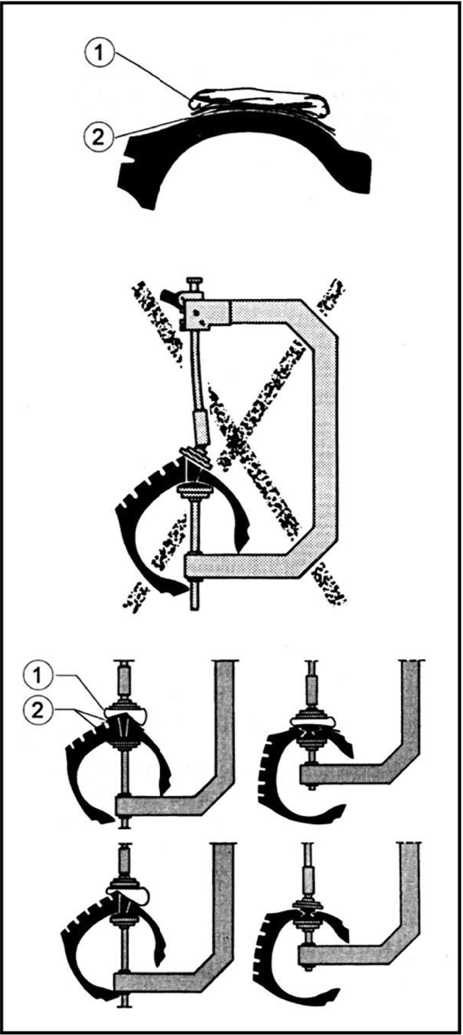

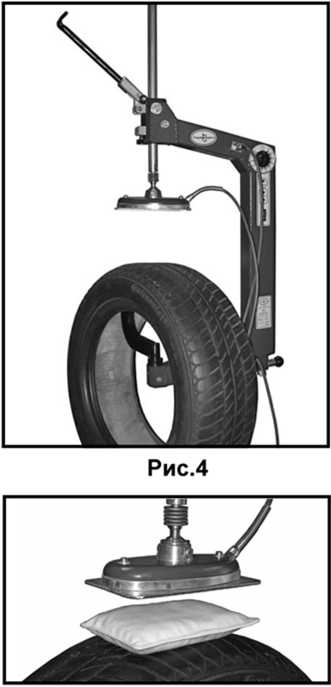

Подушки выравнивания давления наполнены материалом, который обладает высокой теплопроводностью. Они используются, когда профиль нагревателей не соответствует профилю шины в месте ремонта. При использовании подушек выравнивания давления тепло и давление равномерно распределяются по всему месту ремонта, и исключается действие изгибающей нагрузки на шток вулканизатора (рис. 2).
Рисунок 23.2 – Применение подушек выравнивания
2. Произвести ремонт шины вулканизацией:
Для ремонта шины вулканизацией необходимо выполнить следующие действия в четкой последовательности
1) Установить U-образную скобу в раму вулканизатора.
2) Установить нижний нагреватель в U-образную скобу, при необходимости закрепить на нём накладку.
3) Уложить на нижний нагреватель подушку выравнивания давления.
4) Сместить U-образную скобу в сторону и надеть шину на нижний нагреватель
5) Расположить шину так, чтобы место ремонта находилось в центре нижнего нагревателя.
6) Уложить на место ремонта подушку выравнивания давления
7) Вставить загнутый конец съемной рукоятки между зажимными пластинами и нажатием на одну из них расфиксировать и опустить шток с нагревателем вниз так, чтобы он был как можно ближе к поверхности шины.

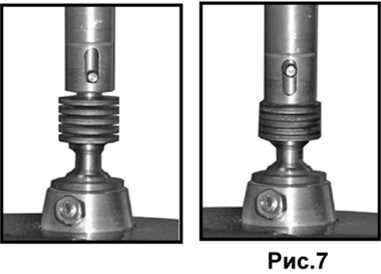

8) Установить съемную рукоятку в отверстие рычага и, перемещая её вверх-вниз, прижать верхний нагреватель к шине так, чтобы тарельчатые пружины были сжаты, а ограничительный штифт переместился в верхнее положение
9) Установить таймер на нужное время (20 минут для прогрева нагревателей вулканизатора; 4 минуты на каждый миллиметр толщины шины в месте ремонта; при использовании подушек для выравнивания давления время вулканизации необходимо увеличить на 20 минут).
10) По истечении времени вулканизации при помощи съемной рукоятки расфиксировать и поднять шток так, чтобы шину можно было легко снять.
11) Снять шину.
3. Составить вывод по проделанной работе
В выводе отразить полученные в ходе работы навыки и описать исправленные повреждения шины.
