Оборудование для проверки
1) Прибор для проверки форсунок КП1609А.
2) Проверяемая форсунка
Ход работы
1. Составить конспект теоретической поддержки:
В зависимости от типа форсунок для их проверки и обслуживания применяется разное оборудование.

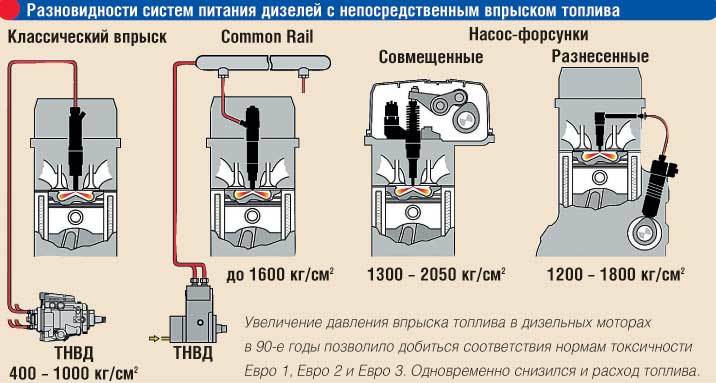

Рис. 10.1. Разновидности форсунок
Условно форсунки можно разделить на два типа:
1. электронные, открытие в которых осуществляется под действием электрического тока;
2. механические, в которых открытие происходит под действием давления.
В механических форсунках важными диагностическими показателями являются герметичность форсунки и давление впрыска (начало подъема иглы). Для их определения используют прибор для проверки форсунок, который представляет собой плунжерный насос с ручным приводом, который подает под большим давлением топливо к форсунке. Прибор снабжен манометром, регистрирующим давление топлива, подводимого к форсунке. При испытании форсунки на герметичность, а также при определении давления начала впрыска манометр позволяет фиксировать момент и величину падения давления.

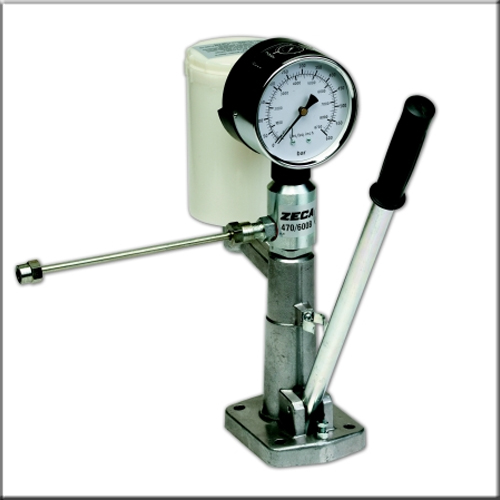

Рис. 10.2. Прибор для проверки форсунок
2. Проверить и отрегулировать механические форсунки
На герметичность форсунка испытывается под давлением 30МПа (300кгс/см2). Проверка осуществляется подключением к прибору для проверки форсунок (аналогичный прибору КП1609А).
Перед испытанием форсунок прибор проверяют на герметичность. Для этого вместо форсунки в устройство для ее крепления завертывают заглушку, открывают запорный кран и создают насосом давление около 30 МПа. Затем, включив секундомер, наблюдают за падением давления, которое не должно превышать 0,5 МПа в минуту.
Герметичность форсунки проверяют на приборе, медленно завертывая регулировочный винт и поднимая давление рычагом привода насоса до 30 МПа. После того как достигнуто указанное давление, проверяют герметичность по запорному конусу и направляющей игле в распылителе, подтекание топлива из сопловых отверстий, а также в сопряжении распылителя с корпусом форсунки.
Быстрое падение давления до 25—23 МПа укажет на нарушение герметичности форсунки. Допустимое время падения давления до 23 МПа должно быть 17—45 с при кинематической вязкости дизельного топлива 3,5—6 мм2/с и температуре 20 °С.
Давление начала подъема иглы распылителя определяют при повышении давления топлива в приборе до 12,5 МПа с большой скоростью и далее со скоростью до 0,5 МПа в секунду. Величина давления фиксируется в момент начала впрыска топлива. В случае несоответствия давления начала впрыска техническим условиям регулируют степень затяжки пружины форсунки. При этом регулировочный винт завертывают, если давление меньше нормы, и отвертывают при большем значении.
Качество распыливания топлива проверяют на отрегулированной форсунке. Для этого закрывают кран прибора и рычагом несколько раз подкачивают топливо. Когда оно поступит в форсунку, нажимают на рычаг с интенсивностью 50—60 ходов в минуту и наблюдают за характером впрысков.
Качество распиливания топлива при впрысках будет удовлетворительным, если при этом образуются из каждого отверстия распылителя факелы туманообразного топлива и оно равномерно распределяется по поперечному сечению конуса распылителя. Начало и конец впрыска должны быть четкими с характерным звуком отсечки. Не допускается также подтеканий топлива из распылителя после окончания впрыска.
Угол конуса струи распыляемого топлива определяют по диаметру отпечатка струи на фильтровальной бумаге и расстоянию от нее до сопл форсунки.
