Выполнение задания в течение четырех часов. Изучить задание и приложенные образцы отчетных документов. Оформить отчетную карточку исследования (табл. 9.7).
Алгоритм заполнения отчетной карточки исследования:
§ графа 1 заполняется по данным проектно-сметной документации;
§ в графах 2...4 указывается ущерб в единицах измерения или в процентах; считать разрушения слабыми, если ущерб составляет до 20%, средними - до 50%, сильными - до 70%;
§ за критический параметр (избыточное давление, световой импульс) принимается значение, при котором происходят средние разрушения или устойчивое горение;
§ при расчетах устойчивости ОЭ необходимо учитывать наличие горючих материалов, сгораемых конструкций, пределы их огнестойкости; опасность РЗ, воздействия ЭМИ, расположенных поблизости потенциально опасных ОЭ. Повысить устойчивость здания можно устройством контрфорсов, подкосов, дополнительных рамных конструкций; заглублением коммуникаций; закрытием уязвимых узлов оборудования и станков защитными колпаками, кожухами, шатрами;
§ необходимо учитывать, что слабые и средние разрушения строений (нарушение остекления, выбивание дверей и других элементов) приводят к более интенсивному развитию пожара, чем это происходит в неповрежденных зданиях, то есть необходимо применять ИТМ ГО для увеличения теплостойкости конструкций;
§ необходимо принимать меры по обеспечению светомаскировки объекта.
Алгоритм разработки ИТМ ГО по защите персонала ОЭ:
§ оценивается необходимость повышения защитных свойств имеющихся на ОЭ убежищ и ПРУ;
§ если мест для людей в имеющихся ЗС ГО недостаточно, то исследуется возможность строительства быстро возводимых убежищ,
§ оцениваются возможности всех заглубленных помещений для их приспособления под защитные сооружения;
§ в закрепленных за ОЭ районах загородной зоны выявляются все помещения, которые можно приспособить под ПРУ, оценивается их общая площадь, объем необходимых работ и материалов;
§ оцениваются места хранения и запасы АХОВ, опасные технологические установки и продуктопроводы, возможные размеры ОчХП, а также необходимые силы и средства для его ликвидации;
§ оценивается потребность людей в СИЗ, достаточность этих средств, их техническое состояние, условия хранения и обеспечение выдачи;
§ оценивается реальность выполнения плана рассредоточения и эвакуации.
Величины избыточного давления УВВ, вызывающие разрушение элементов конструкции строений, рассмотрены в главах 2, 4, 6.
Алгоритм разработки ИТМ ГО для обеспечения управления:
§ обеспечивается возможность своевременного принятия решения и доведения задач до исполнителей, непрерывная связь с вышестоящими и соседними штабами ГОЧС, подчиненными формированиями и убежищами;
§ проверяется наличие АСУ и способность быстро восстановить нарушенное управление, соответствие оборудования основных, запасных, резервных и дублирующих ПУ предъявляемым требованиям, наличие подвижных ПУ;
§ оценивается возможность осуществлять надежное управление при проведении в жизнь принятого решения точно и в срок;
§ обеспечивается гибкость управления, способность своевременно реагировать на изменения обстановки уточнением принятого решения;
§ проверяется надежность защиты личного состава и оборудования ПУ от поражающих факторов, особенно от УВВ и ЭМИ;
§ создаются обходные каналы связи, обеспечивается скрытность управления, необходимые емкость АТС и мощность радиоузла, возможность дублирования связи за счет использования подвижных средств связи;
§ создаются условия для быстрого доведения команд, информации и донесений, надежного оповещения в любое время суток, своевременного занятия ПУ боевым расчетом;
§ создаются запасы материально-технических средств для ремонта вышедшего из строя оборудования ПУ;
§ проверяются наличие и готовность к использованию аварийных, передвижных или автономных источников электропитания.
Таблица 9.7
Отчетная карточка исследования устойчивости ОЭ
| Характеристика элемента ОЭ (конструкция, площадь, тип) | Оценка ущерба при Ризб, кПа | Критическое давление, кПа, и световой импульс, кДж/м2 | Предлагаемые ИТМ ГО | ||
| 20 | 30 | 40 | |||
| Цех №_________ Sобщая= 1000м2 Sпроизв.= 800м2 Балансовая стоимость _____руб. Здание: Одноэтажное высотой 14 м, с тяжелым ж/б каркасом, крановым оборудованием весом 35 т. Стеновое заполнение панельное из легкого ж/б. Категория пожароопасности Г, степень огнеустойчивости 2. Перекрытия из легкого бетона. Разделительные стены кирпичные. Площадь окон 25%. Оборудование цеха: уникальные станки с ЧПУ (6 ед.). Станки среднего типа (14 ед.). Трансформатор, распредщит с КИА. Балансовая стоимость оборудования руб. Коммуникации цеха: к эстакаде высотой 4 м подведен сжатый воздух, а электрокабели - на высоте 0,5 м. Вводы водопровода и газа выполнены в подземном канале Электродвигатели до 50 кВт Процент выхода коммуникаций из строя. Балансовая стоимость оборудования 3 млрд р. | 300 150 0,3 0,3 10 0,6 | 500 350 0,6 0,5 20 0,9 | 800 600 0,8 0,9 50 1,3 | Примеры алгоритмов заполнения отчетной карточки исследования приведены в тексте выполнения задания на основании решения типовых задач из предыдущих глав данной книги, исходя из конкретных результатов | Приведены в соответствующих главах книги, курсах БЖД и «Проектирование ИТМ ГО» после выполнения конкретных исследований |
Вариант итогового документа, составленного на основании «Отчетных карточек», может выглядеть так:
| Элемент объекта экономики | Степень разрушения при избыточном давлении, кПа | Поднять до величины Ризб______, кПа Исв_____кДж/м2 | Предлагаемые ИТМ ГО | |||
| 20 | 30 | 40 | ||||
| Цех№_____ Здание Оборудование Коммуникации Балансовая стоимость Цех№____ Здание Оборудование Коммуникации Балансовая стоимость и т. д. (все элементы ОЭ) | Слабая Слабая | Слабая Слабая | Средняя Слабая | Исв=1700 | Перечислить ИТМ ГО, которые целесообразно провести на ОЭ | |
Примечание. При определении величины избыточного давления, приводящего к повреждению оборудования, необходимо учитывать дополнительные нагрузки из-за разрушения строения при обрушении легких (1-5 кПа) и тяжелых (10-25 кПа) конструкций.

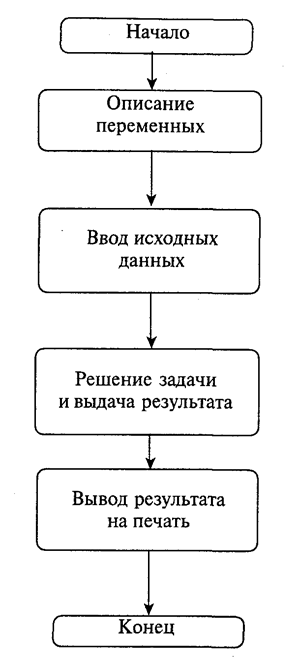

Выполнение задания с использованием вычислительной техники. Алгоритм решения задачи (вариант разработанной программы для ПЭВМ) (рис. 9.4) по расчету устойчивости любого цеха приведен в [46].
Рис. 9.4. Пример расчета устойчивости элемента ОЭ с применением вычислительной техники
