Штанговые скважинные насосы ШСН

Дата: 2025-06-02; Просмотры: 14

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

ШСН предназначены для откачивания из нефтяных скважин жидкости обводненностью до 99%, температурой не более 130°С, содержанием сероводорода не более 50 мг/л, минерализацией воды не более 10 г/л.

Скважинные насосы имеют вертикальную конструкцию одинарного действия с неподвижным цилиндром, подвижным металлическим плунжером и шариковыми клапанами. Насосы спускают в скважину на штангах и насосно-компрессорных трубах. Различают следующие типы скважинных насосов (рис. 18):

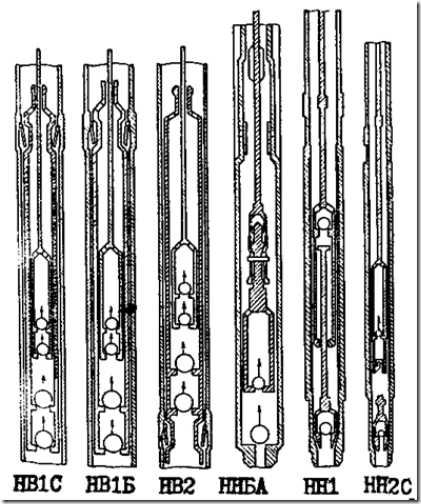

Рис. 18. Типы скважинных штанговых насосов

НВ1 — вставные с заулком наверху;

НВ2 — вставные с замком внизу;

НН — невставные без ловителя;

НН1 — невставные с захватным штоком;

НН2 — невставные с ловителем.

Выпускают насосы следующих конструктивных исполнений:

а) по цилиндру:

Б — с толстостенным цельным (безвтулочным) цилиндром;

С — с составным (втулочным) цилиндром.

б) специальные:

Т — с полным (трубчатым) штоком для подъема жидкости по каналу колонны трубчатых штанг;

А — со сцепляющим устройством (только для насосов типа НН), обеспечивающим сцепление колонны насосных штанг с плунжером насоса;

Д1 — одноступенчатые, двухплунжерные для создания гидравлического тяжелого низа;

Д2 — двухступенчатые, двухплунжерные, обеспечивающие двухступенчатое сжатие откачиваемой жидкости;

У — с разгруженным цилиндром (только для насосов типа НН2), обеспечивающим снятие с цилиндра технической нагрузки при работе.

Насосы всех исполнений, кроме Д1 и Д2, одноступенчатые, одноплунжерные:

в) по стойкости к среде:

без обозначения — стойкие к среде с содержанием механических примесей до 1,3 г/л — нормальные;

И — стойкие к среде с содержанием механических примесей более 1,3 г/л — абразивостойкие.

Скважинные штанговые насосы являются гидравлической машиной объемного типа, где уплотнение между плунжером и цилиндром достигается за счет высокой точности их рабочих поверхностей и регламентируемых зазоров. При этом в зависимости от размера зазора (на диаметр) в паре «цилиндр-плунжер» выпускают насосы четырех групп (табл. 5).

Таблица 5

В условном обозначении насоса, например, НН2БА-44-18-15-2, первые две буквы и цифра указывают тип насоса, следующие буквы — исполнение цилиндра и насоса, первые две цифры — диаметр насоса (мм), последующие длину хода плунжера (мм) и напор (м), уменьшенные в 100 раз и последняя цифра — группу посадки.

Цилиндры насосов изготовляют двух исполнений: ЦБ и ЦС.

ЦБ — цельный безвтулочный толстостенный;

ЦС — составной из набора втулок, стянутых внутри кожуха переводниками.

Исходя из назначения и области применения скважинных насосов, выпускают плунжеры и пары «седло-шарик» клапанов различных поверхностей.

Плунжеры насосов изготавливают четырех исполнений:

ПХ1 — с кольцевыми канавками, цилиндрической расточкой на верхнем конце и с хромовым покрытием наружной поверхности;

ПХ2 — то же, без цилиндрической расточки на верхнем конце;

П111 — с кольцевыми канавками, цилиндрической расточкой на верхнем конце и упрочнением наружной поверхности напылением износостойкого порошка;

П211 — то же, без цилиндрической расточки на верхнем конце.

Пары «седло-шарик» клапанов насосов изготавливают в трех исполнениях:

К — с цилиндрическим седлом и шариком из нержавеющей стали;

КБ — то же, с седлом и буртиком;

КИ — с цилиндрическим седлом из твердого сплава и шариком из нержавеющей стали.

Скважинные насосы нормального исполнения по стойкости к среде, применяемые преимущественно для подъема жидкости с незначительным содержанием (до 1,3 г/л) механических примесей, комплектуют плунжерами исполнения ПХ1 или ПХ2 с парами «седло-шарик» исполнения К или КБ. Скважинные насосы абразивостойкого исполнения И, применяемые преимущественно для подъема жидкости, содержащей более 1,3 г/л механических примесей, комплектуют плунжерами исполнения П1И или П2И и парами «седло-шарик» исполнения КИ.

Конструктивно все скважинные насосы состоят из цилиндра, плунжера, клапанов, замка (для вставных насосов), присоединительных и установочных деталей, максимально унифицированных.

Скважинные насосы типа НВ1 выпускают шести исполнений:

НВ1С — вставной с замком наверху, составным втулочным цилиндром исполнения ЦС, нормального исполнения по стойкости к среде;

НВ1Б — вставной с замком наверху, цельным (безвтулочным) цилиндром исполнения ЦБ, нормального исполнения по стойкости к среде;

НВ1Б…И — то же абразиовостойкого исполнения по стойкости к среде;

НВ1БТ…И — то же, с полым штоком, абразивостойкого исполнения по стойкости к среде;

НВ1БД1 — вставной с замком наверху, цельным цилиндром исполнения ЦБ, одноступенчатый, двухплунжерный, нормального исполнения по стойкости к среде;

НВ1БД2 — вставной с замком наверху, цельным цилиндром исполнения ЦБ, двухступенчатый, двухплунжерный, нормального исполнения по стойкости к среде.

Скважинные насосы всех исполнений, кроме исполнения НВ1БД1 и НВ1БД2, одноплунжерные, одноступенчатые.

Скважинные насосы типа НВ2 изготовляют одного исполнения: НВ2Б — вставной с замком внизу, цельным цилиндром исполнения ЦБ, одноплунжерный, одноступенчатый, нормального исполнения по стойкости к среде. (рис. 19).

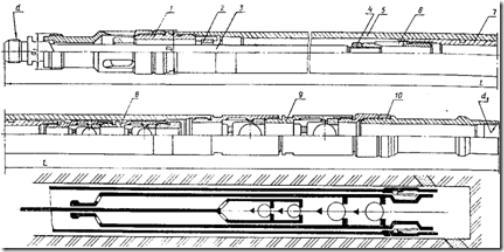

Рис. 19. Скважинный штанговый насос исполнения НВ2Б

1 – защитный клапан; 2 – упор; 3 – шток; 4 – контргайка; 5 – цилиндр; 6 ‑ клетка плунжера; 7 – плунжер; 8 – нагнетательный клапан; 9 – всасывающий клапан; 10 – упорный ниппель с конусом

Скважинные насосы типа НН выпускают двух исполнений:

ННБА — невставной без ловителя, с цельным цилиндром исполнения ЦБ, сцепляющим устройством, одноступенчатый, одноплунжерный, нормального исполнения по стойкости к среде;

ННБД1 — невставной без ловителя, с цельным цилиндром исполнения ЦБ, одноступенчатый, двухплунжерный, нормального исполнения по стойкости к среде.

Скважинные насосы типа НН1 изготовляют одного исполнения:

НП1С — невставной с захватным штоком, составным цилиндром исполнения ЦС, нормального исполнения по стойкости к среде.

Скважинные насосы типа НН2 выпускают пяти исполнений:

НН2С — невставной с ловителем, составным цилиндром исполнения ЦС, нормального исполнения по стойкости к среде;

НН2Б — невставной с ловителем, цельным цилиндром исполнения ЦБ, нормального исполнения по стойкости к среде (рис. 20);

НН2Б…И — то же, абразивостойкого исполнения по стойкости к среде;

НН2БТ…И — то же, с полым штоком, абразивостойкого исполнения по стойкости к среде;

НН2БУ — невставной с ловителем, разгруженным цельным цилиндром исполнения ЦБ, нормального исполнения по стойкости к среде.

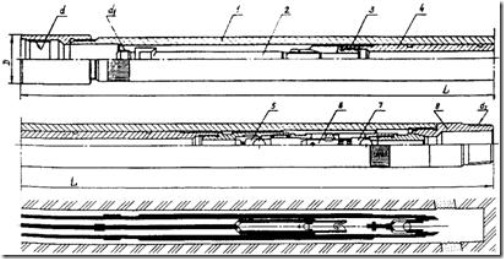

Рис. 20. Скважинный штанговый насос исполнения НН2Б и НН2Б…И:

1 – цилиндр; 2 – шток; 3 – клетка плунжера; 4 – плунжер; 5 – нагнетательный клапан; 6 – шток ловителя; 7 – всасывающий клапан; 8 – седло конуса

Все насосы типа НН2 — одноплунжерные, одноступенчатые.

Замковая опора типа ОМ предназначена для закрепления цилиндра скважинных насосов исполнений НВ1 и НВ2 в колонне насосно-компрессорных труб. Высокая точность изготовления поверхностей деталей опоры обеспечивает надежную герметичную фиксацию цилиндра насоса в насосно-компрессорных трубах на заданной глубине скважины и одновременно предотвращает искривление насоса в скважине.

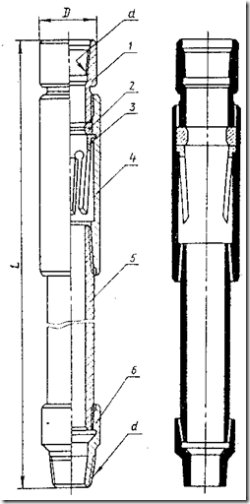

Замковая опора ОМ (рис. 21) состоит из опорного кольца 2, пружинного якоря 3, опорной муфты 4, кожуха 5 и переводников 1 и 6.

Переводник имеет на верхнем конце гладкую коническую резьбу, при помощи которой опора соединяется с колонной насосно-компрессорных труб. Кольцо изготавливают из нержавеющей стали. Конической внутренней (15^о) фаской оно сопрягается с ответной конической поверхностью конуса замка насоса и обеспечивает герметичную посадку насоса.

Якорь предотвращает срыв насоса с опоры от усилий трения движущегося вверх плунжера в период запуска в работу подземного оборудования. Максимальное усилие срыва замка 3¸3,5 кН.

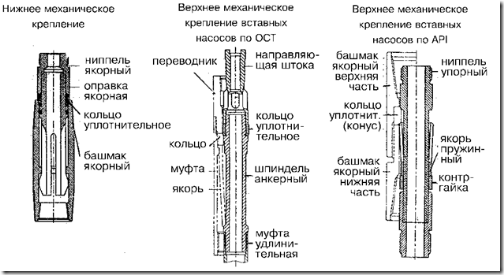

Варианты крепления насосов приведены на рис. 22.

Рис. 22. Крепление вставных насосов

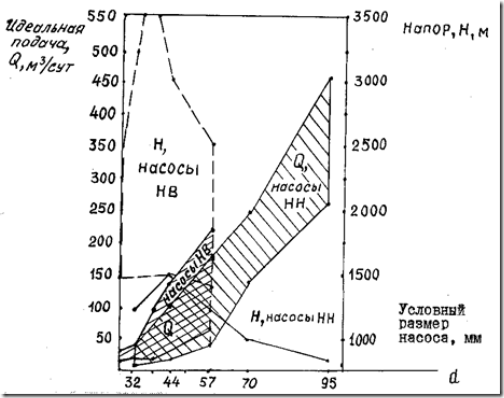

Рис. 23. Область применения ШСН Сураханского машиностроительного завода

Применение насосов НН предпочтительно в скважинах с большим дебитом, небольшой глубиной спуска и большим межремонтным периодом, а насосы типов НВ в скважинах с небольшим дебитом, при больших глубинах спуска (рис. 22). Чем больше вязкость жидкости, тем принимается выше группа посадки. Для откачки жидкости с высокой температурой или повышенным содержанием песка и парафина рекомендуется использовать насосы третьей группы посадки. При большой глубине спуска рекомендуется применять насосы с меньшим зазором.

Насос выбирают с учетом состава откачиваемой жидкости (наличия песка, газа и воды), ее свойств, дебита и глубины его спуска, а диаметр НКТ — в зависимости от типа и условного размера насоса.

5.Разработка нефтяных и газовых месторождений

Силы, действующие в пластовых системах:

Залежи нефти и газа пластового и сводового типов, как правило, являются частями обширных гидродинамических систем, простирающихся на сотни и тысячи километров; такие системы представляет собой природные сообщающиеся резервуары больших размеров.

Одной из основных сил, действующих в пластовой системе, является сила горного давления, представляющая вес горных пород, расположенных над пластом. Под действием этой силы породы пласта – коллектора нефти и газа деформируются и находятся в напряжённом состоянии. Согласно молекулярно-кинетической теории строения вещества напряжённое состояние горной породы характеризует запас внутренней энергии твёрдого скелета породы. Показателями этой внутренней энергии могут служить коэффициент упругости (объёмного сжатия) среды или модуль упругости:

, ,

где - коэффициент объёмного сжатия среды; - объём среды; - величина давления.

Сила гидростатического давления, определяемая напором пластовых вод, подобно классическим сообщающимся сосудам. Распределение величины гидростатического давления по глубине в нефтяных и газовых пластах. Понятие о начальном p_o и динамическом (текущем) p пластовых давлениях; о приведённом давлении (давлении, приведённом к единой плоскости, например, ВНК) .

Упругие силы, действующие в пласте (сила упругого сжатия жидкости), внутренняя энергия жидкости, находящейся в напряжённом состоянии под действием пластового давления. Коэффициент упругости (объёмного сжатия) жидкости:

,

где - коэффициент объёмного сжатия жидкости; - объём жидкости;

- величина давления.

Если из пласта жидкость не извлекается и не нагнетается в пласт, то баланс сил горного давления и упругих сил, действующих в жидкости, будет сохраняться.

Сила упругости газа. Свободный газ газовой шапки и газ, находящийся в растворённом состоянии в жидкости. Растворимость газа в жидкостях, закон Генри; понятие о газонасыщенности жидкости и о давлении насыщения. Различия в поведении в пласте свободного и растворённого газа.
