Эксплуатация скважин штанговыми скважинными насосами.
Эксплуатация скважин штанговыми скважинными насосами широко распространена на большей части нефтедобывающих месторождений мира. Оборудование для эксплуатации скважин этим способом включает: глубинный плунжерный насос; систему насосных труб и штанг, на которых насос подвешивается в скважине, приводную часть индивидуальной штанговой установки балансирного типа, состоящую из станка-качалки и двигателя, устьевое оборудование скважин, предназначенное для . подвески насосных труб и герметизации устья; приспособления для подвески насосных штанг к головке балансира станка-качалки (рис. 3.1)
В скважину на колонне насосно-компрессорных труб (НКТ) под уровень жидкости спускают цилиндр насоса, в нижней части которого установлен приемный клапан 1, открывающийся только вверх. Затем на насосных штангах 3 внутрь НКТ спускают поршень, называемый плунжером, который устанавливают в цилиндр насоса.
Плунжер имеет один или два клапана 2, открывающихся только вверх, называемых выкидными или нагнетательными. Верхний конец штанг прикрепляют к головке переднего плеча балансира 6 станка-качалки. Для направления жидкости из насосно-компрессорных труб в нефтепровод и предотвращения ее разлива на устье скважины устанавливают тройник 4 и выше него сальник 5 через который пропускают сальниковый (полированный) шток.
Скважинный насос приводится в действие от станка-качалки, в котором вращательное движение, получаемое от двигателя 9, при помощи редуктора, кривошипно-шатунного механизма 7, 8 и балансира 6 преобразуется в возвратно-поступательное движение, передаваемое плунжеру скважинного насоса.
При ходе плунжера вверх под ним падает давление и всасывающий клапан под давлением столба жидкости в затрубном пространстве открывается, жидкость из скважины поступает в цилиндр насоса. В это время нагнетательный клапан 2 плунжера закрыт под давлением столба находящейся над ним жидкости. При ходе плунжера вниз приемный клапан 1 под давлением столба жидкости в насосных трубах закрывается, а клапан 2, расположенный на плунжере, открывается и жидкость поступает в насосно-компрессорные трубы. При непрерывной работе плунжера всасывание и нагнетание чередуются, в результате чего при каждом ходе некоторое количество жидкости поступает в насосные трубы. Уровень жидкости в НКТ постепенно повышается и достигает устья скважины; жидкость начинает переливаться в выкидную линию через тройник 4 с сальниковым устройством.

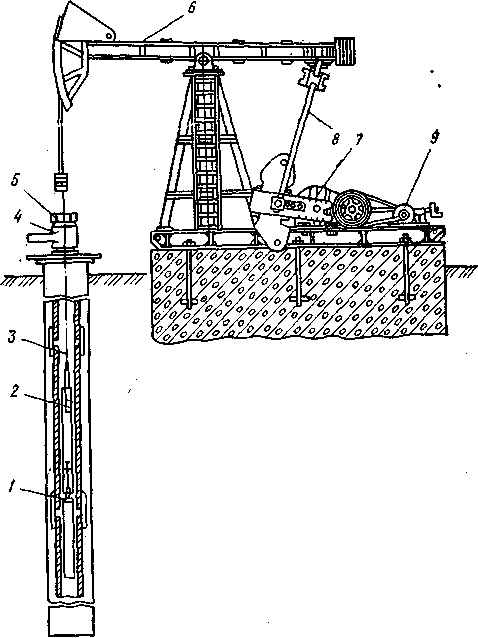

Рис. 3.1. Схема штанговой глубиннонасосной установки
