2.3 Күштік трансформаторлардың типін және қуатын анықтау
№1 қосалқы станция үшін:
Трансформаторлардың қуаты мен санын, төмендету қосалқы станцияларында келесі принцип бойынша таңдайды: егер, екі трансформаторлы қосалқы станция қолданса, онда трансформатордың қуаты келесі шартпен таңдалады.
мұндағы Sтр – трансформатордың қуаты, МВА.
ТМН-6300/110 типті трансформаторын орнатуды қабылдаймыз.
2.2-сурет - Екі орамды трансформатордың схемасы

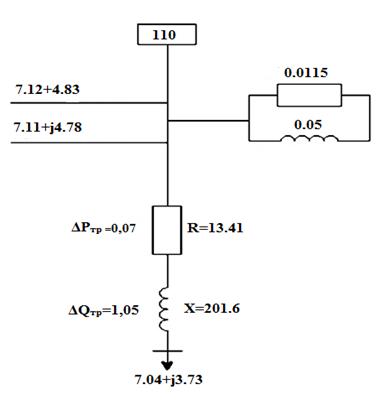

2.3-сурет - Екі орамды трансформатордың алмастыру схемасы
2.1-кесте- ТМН-6300/110типті трансформатор д ың параметрлері
| Sном , МВА | Тармақталуы | Каталогтағы берілгендері | Есептік берілістер | |||||||||
| Орамдардың |
| ΔPк, кВт | ΔPх, кВт | Ix, % | Rт, Ом | Хт, Ом | ΔQx кВар | |||||
| ЖК | ТК |
|
| |||||||||
| 6,3 | ±8×1,6% | 115 | 6,3 10,5 | 10,5 | 44 | 11,5 | 0,8 | 14 | 202 | 50,4 | ||
, кВ
Трансформатордың орамындағы шығындарын анықтаймын.
Трансформаторлардың активті және реактивті қуатын шығындарын келесі формула арқылы табамыз:
(2.4)
(2.5)
мұндағы Uном – желінің номиналды кернеуі, кВ;
Rтр – трансформатордың активті меншікті кедергісі, Ом;
Xтр – трансфориатордың реактивті меншікті кедергісі, Ом.
Мен таңдаған трансформатордың орамы үшеу болғаннан кейін, сәйкесінше үш орамның қуат шығындарын есептеймін.
Трансформатордың параметрлерін анықтау.
(2.6)
(2.7)
мұндағы Uном – трансформатордың номиналды кернеуі, кВ;
Sн – трансформатордың номиналды толық қуаты, МВА.
2.4 формулаға сәйкес.
2.5 формулаға сәйкес.
(2.8)
мұндағы ∆Pх– тр. бос жүріс кезіндегі активті шығыны, кВт;
∆Qх– тр. бос жүріс кезіндегі реактивтішығыны, кВАр;
Ix – трансфориатордағы бос жүріс тоғы, %.
(2.9)
2.8 формулаға сәйкес.
Трансформатордың есептік толық қуатын келесі формула арқылы табамыз:
(2.10)
мұндағы ∆P – трансформатор орамының актівті шығыны, кВт;
∆Q – трансформатор орамының реактівті шығыны, кВАр.
№2 қосалқы станция үшін:
Трансформаторлардың қуаты мен санын, төмендету қосалқы станцияларында келесі принцип бойынша таңдайды: егер, екі трансформаторлы қосалқы станция қолданса, онда трансформатордың қуаты келесі шартпен таңдалады:
мұндағы Sтр – трансформатордың қуаты, МВА.
ТДН-10000/110 типті трансформаторын орнатуды қабылдаймыз.
2.4 - сурет - Екі орамды трансформатордың схемасы

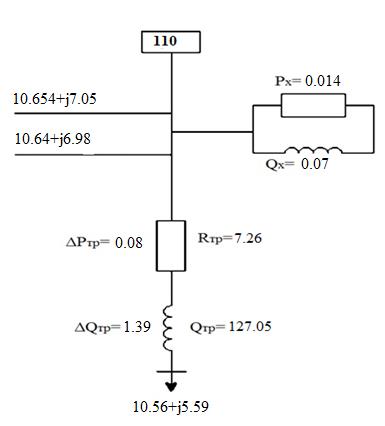

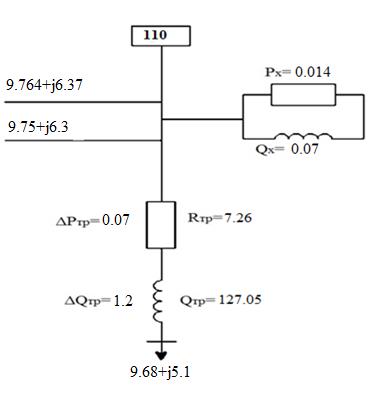

2. 5 - сурет - Екі орамды трансформатордың алмастыру схемасы
2.2-кесте- ТДН-10000/110 типті трансформатор д ың параметрлері
| Sном , МВА | Тармақталуы | Каталогтағы берілгендері | Есептік берілістер | ||||||||||
| Орамдардың |
| ΔPк, кВт | ΔPх, кВт | Ix, % | Rт, Ом | Хт, Ом | ΔQx кВар | ||||||
| ВН | НН |
|
| ||||||||||
| 10 | ±9×1,78% | 115 | 6,3 10,5 | 10,5 | 60 | 14 | 0,7 | 7,26 | 127,05 | 70 | |||
Трансформатордың активті және реактивті кедергілерін анықтаймын
(2.6 формулаға сәйкес).
2.7 формулаға сәйкес.
Трансформаторлардың активті және реактивті қуатын шығындарын табамыз (2.4 формулаға сәйкес).
2.5 формулаға сәйкес
2.8 формулаға сәйкес
Трансформатордың есептік толық қуатын қуатын табамыз (2.10 формулаға сәйкес)
№3 қосалқы станция үшін:
Трансформаторлардың қуаты мен санын, төмендету қосалқы станцияларында келесі принцип бойынша таңдайды: егер, екі трансформаторлы қосалқы станция қолданса, онда трансформатордың қуаты келесі шартпен таңдалады:
мұндағы Sтр – трансформатордың қуаты, МВА.
ТДН-10000/110 типті трансформаторын орнатуды қабылдаймыз.
2. 6 -сурет - Екі орамды трансформатордың схемасы

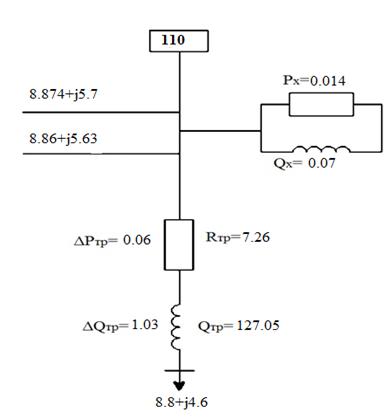

2. 7 -сурет - Екі орамды трансформатордың алмастыру схемасы
2. 3 -кесте-ТДН-10000/110 типті трансформатордың параметрлері
| Sном , МВА | Тармақталуы | Каталогтағы берілгендері | Есептік берілістер | ||||||||||
| Орамдардың |
| ΔPк, кВт | ΔPх, кВт | Ix, % | Rт, Ом | Хт, Ом | ΔQx кВар | ||||||
| ВН | НН |
|
| ||||||||||
| 10 | ±9×1,78% | 115 | 6,3 10,5 | 10,5 | 60 | 14 | 0,7 | 7,26 | 127,05 | 70 | |||
Трансформатордың активті және реактивті кедергілерін анықтаймын
(2.6 формулаға сәйкес).
2.7 формулаға сәйкес.
Трансформаторлардың активті және реактивті қуатын шығындарын табамыз (2.4 формулаға сәйкес).
2.5 формулаға сәйкес
2.8 формулаға сәйкес
Трансформатордың есептік толық қуатын қуатын табамыз (2.10 формулаға сәйкес)
№4 қосалқы станция үшін:
Трансформаторлардың қуаты мен санын, төмендету қосалқы станцияларында келесі принцип бойынша таңдайды: егер, екі трансформаторлы қосалқы станция қолданса, онда трансформатордың қуаты келесі шартпен таңдалады:
мұндағы Sтр – трансформатордың қуаты, МВА.
ТДН-10000/110 типті трансформаторын орнатуды қабылдаймыз.
2. 8 -сурет - Екі орамды трансформатордың схемасы
2. 9 -сурет - Екі орамды трансформатордың алмастыру схемасы
2. 4 -кесте-ТДН-10000/110 типті трансформатордың параметрлері
| Sном , МВА | Тармақталуы | Каталогтағы берілгендері | Есептік берілістер | ||||||||||
| Орамдардың |
| ΔPк, кВт | ΔPх, кВт | Ix, % | Rт, Ом | Хт, Ом | ΔQx кВар | ||||||
| ВН | НН |
|
| ||||||||||
| 10 | ±9×1,78% | 115 | 6,3 10,5 | 10,5 | 60 | 14 | 0,7 | 7,26 | 127,05 | 70 | |||
Трансформатордың активті және реактивті кедергілерін анықтаймын
(2.6 формулаға сәйкес).
2.7 формулаға сәйкес.
Трансформаторлардың активті және реактивті қуатын шығындарын табамыз (2.4 формулаға сәйкес).
2.5 формулаға сәйкес
2.8 формулаға сәйкес
Трансформатордың есептік толық қуатын қуатын табамыз (2.10 формулаға сәйкес)
№4 қосалқы станция үшін:
Трансформаторлардың қуаты мен санын, төмендету қосалқы станцияларында келесі принцип бойынша таңдайды: егер, екі трансформаторлы қосалқы станция қолданса, онда трансформатордың қуаты келесі шартпен таңдалады:
мұндағы Sтр – трансформатордың қуаты, МВА.
ТДН-10000/110 типті трансформаторын орнатуды қабылдаймыз.
2. 10 -сурет - Екі орамды трансформатордың схемасы

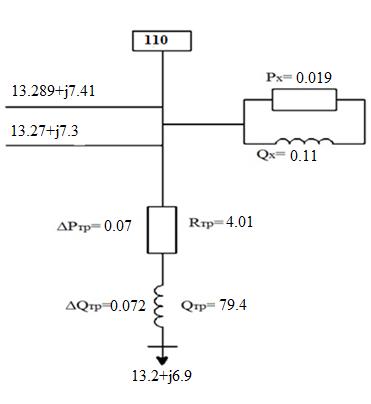

2. 11 -сурет - Екі орамды трансформатордың алмастыру схемасы
2.5-кесте-ТДН-10000/110 типті трансформатордың параметрлері
| Sном , МВА | Тармақталуы | Каталогтағы берілгендері | Есептік берілістер | ||||||||||
| Орамдардың |
| ΔPк, кВт | ΔPх, кВт | Ix, % | Rт, Ом | Хт, Ом | ΔQx кВар | ||||||
| ВН | НН |
|
| ||||||||||
| 16 | ±9×1,78% | 115 | 6,6 | 10,5 | 85 | 19 | 0,7 | 4,01 | 79.4 | 112 | |||
Трансформатордың активті және реактивті кедергілерін анықтаймын
(2.6 формулаға сәйкес).
2.7 формулаға сәйкес.
Трансформаторлардың активті және реактивті қуатын шығындарын табамыз (2.4 формулаға сәйкес).
2.5 формулаға сәйкес
2.8 формулаға сәйкес
Трансформатордың есептік толық қуатын қуатын табамыз (2.10 формулаға сәйкес)
2.4 Максимал режим індегі қуат шығынын анықтау
Тұйықталмаған жүйе
Тұйықталмаған желі үшін қуаттың таратылуын барлық бөліктердегі қиманы бірдей деп алып, екі жақты қоректендірілетін желі сияқты анықталады (2.12 – сурет).

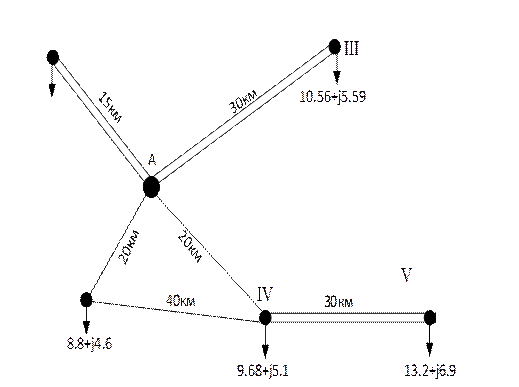

2.12-сурет - Тұйықталмаған жүйенің схемасы
Тұйықталмаған желінің схемасын жеке-жеке әр бөлікке есептеп, әр аймақтағы қуаттардың таралуын анықтаймыз.
А-1 аймақ үшін
(2.11)
(2.12)
(2.13)
(2.14)
2.14 формулаларға сәйкес
(2.15)
Электр беріліс желісіндегі әр бөліктегі қуаттың таралуын анықтап, схемаға енгіземіз (2.13-сурет).
2. 13 -сурет - А- 2 -1 аймағындағы қуаттың таралуы
А-2 аймақ үшін
2.11...2.14 формулаларға сәйкес
А-3 аймақ үшін
2.11...2.14 формулаларға сәйкес

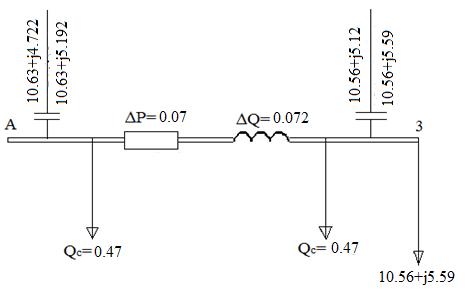

2.14-сурет - A-3 аймағындағы қуаттың таралуы
А-5 аймақ үшін
2.11...2.15 формулаларға сәйкес
Электр беріліс желісіндегі әр бөліктегі қуаттың таралуын анықтап, схемаға енгіземіз (2.15-сурет).

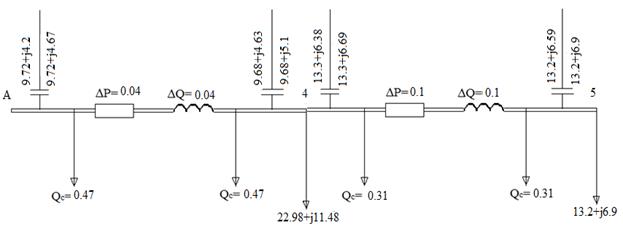

2.15-сурет - А-4-5 аймағындағы қуаттың таралуы
А-4 аймақ үшін
2.11...2.14 формулаларға сәйкес
Сымдардың қимасын есептеу
Желінің әрбір учаскесі бойынша токтарды анықтаймыз, ол желінің қуаты мен кернеуі арақатынасы арқылы табылады:
Тұйықталмаған жүйе үшін токты есептеу
(2.16)
Токтың экономикалық тығыздығына байланысты қиманы анықтаймыз:
(2.17)
мұндағы jэк – токтың экономикалық тығыздығы, А/мм;
(jэк=1,2А/мм).
Сонымен алюмини болатты сымды таңдадым, яғни АС маркалы.
2-1 аймақ үшін
А-2 аймақ үшін
А-3 аймақ үшін
4-5 аймақ үшін
А-4 аймақ үшін
2.6-кесте – Таңдалған сым маркаларының параметрлері
| № | Аймақ | Түрі | r  ,Ом/км
| в ,см/км
| d  ,мм
| x Ом/км
|
| 1 | 2-1 |
| 0,41 | 2,6·10
| 11,4 | 0,425 |
| 2 | А-2 |
| 0,41 | 2,6·10
| 11,4 | 0,425 |
| 3 | А-3 |
| 0,41 | 2,6·10
| 11,4 | 0,425 |
| 4 | 4-5 |
| 0,41 | 2,6·10
| 11,4 | 0,425 |
| 5 | А-5 |
| 0,41 | 2,6·10
| 11,4 | 0,425 |
Сымдардың параметрлерін анықтау
Аймақ 2-1, L=15 км
(2.18)
(2.19)
мұндағы х0 – меншікті реактивті кедергі, Ом/км;
Dорт – сымның орташа диаметрі, мм.
Сымның кедергісін анықтаймын.
(2.20)
(2.21)
мұндағы r0 – меншікті активті кедергі, Ом/км;
l – желі узындығы, км.
Сымның өткізгіштігін анықтаймын.
(2.22)
(2.23)
(2.24)
мұндағы b0 – меншікті реактивті өткізгіштік, См/км;
Аймақ А-2, L=20 км:
Аймақ А-3, L=30 км:
Аймақ А-4, L=20 км:
Аймақ 4-5, L=30 км:
2.5 Торап учаскілеріндегі қуат таралуын есептеу
Есептің басында желі бөліктеріндегі кедергі белгісіз болғандықтан, қуаттың шамасы жуық мәндермен анықтылады. Радиальды желінің басындағы бөліктеріндегі қуат жекелеген тұтынушылардың қосындысымен анықталады.
Тұйықталған жүйе:
