Рис. 2.59. Подготовка чертежа к печати
2.1.15. Подготовка чертежа в печать
Для подготовки чертежа в печать необходимо удалить рамки экранов. Для этого следует:
- перейти в пространство листа;
- открыть окно слоев и отключить слой VPORTS (см. рис.2.60.)
Рис. 2.60. Отключение рамок ВЭ на чертеже (1-й способ)
Если рамки ВЭ не исчезли нужно расширить решение этой задачи:
- перейти в пространство листа;
- не выбирая никакой команды, выделить курсором все рамки ВЭ (они отметятся цветными ручками);
- в строке Свойства объектов раскрыть окно Слои и присвоить ВЭ слою VPORTS , щёлкнув ЛК на строке с названием этого слоя;
- закрыть окно Слои, кнопкой ESC снять ручки;
- установить текущим слой 0;
- открыть окно слоев и отключить слой VPORTS (см. рис.2.61.)
Рис. 2.61. Отключение рамок ВЭ на чертеже (2 способ)

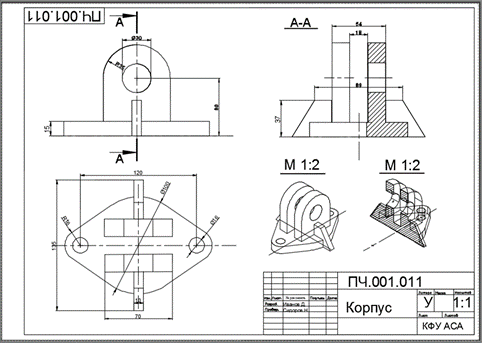

В результате в пространстве листа сформировался чертёж для вывода в печать (рис. 2.62.).
Рис. 2.62. Подготовка чертежа к выводу в печать
2.1.16. Заполнение основной надписи чертежа
Для завершения работы над чертежом необходимо заполнить основную и дополнительную надпись. Для этого следует:
- создать новый слой для текста;
- увеличить основную надпись при помощи команды в стандартной панели инструментов Показать рамкой
;
- настроить стиль текста: Формат → Стиль текста. В ДО присвоить имя новому стилю, задать имя шрифта (Times new Roman), выбрать кнопку Сделать текущим, Закрыть;
- отключить клавишей F3 все объектные привязки;
- из главного меню выбрать Рисование → Текст → Однострочный текст;
- в ответ на запрос в КС указать начальную точку текста;
- в ответ на следующий запрос задать высоту текста (например, 2.5);
- в ответ на следующий запрос указать угол поворота (например, 0);
- набрать нужный текст;
Для заполнения дополнительной надписи использовать те же операции, но начальную точку текста указать в правом верхнем углу и угол поворота текста набрать 180.
Вопросы для самопроверки
1. Создайте три слоя, назовите их: осевые, размеры, текст. Присвойте им цвет, тип и ширину линий.
2. Измените свойства существующих слоёв.
3. Постройте отрезок касательный к окружности.
4. Начертите несколько произвольных объектов, осуществите их перемещение и зеркальное отображение.
5. Начертите замкнутую полилинию из двух произвольных прямых отрезков, чередующихся с двумя дугами.
6. Создайте размерный стиль и нанесите размеры на произвольном контуре плоской детали, используя команду Линейный.
7. Начертите произвольную окружность. Поставьте в ней угловой размер, заданный двумя точками, радиальный и диаметральные размеры.
8. Получите объёмное изображение из построенного замкнутого контура.
9. Выполните в полученной модели отверстие цилиндрической формы.
10. Создайте три неперекрывающихся экрана. Присвойте имя конфигурации полученных экранов.
11. Выбрать шаблон листа формата А-3 и вывести его на экран.
12. Создайте несколько плавающих видовых экранов в пространстве листа и заполните их произвольными объектами.
13. Выполните в плавающих видовых экранах масштабирование и выравнивание объектов.
14. Создайте свой текстовый стиль. Введите произвольный текст.
