Рис. 2.52. Проставление линейного размера

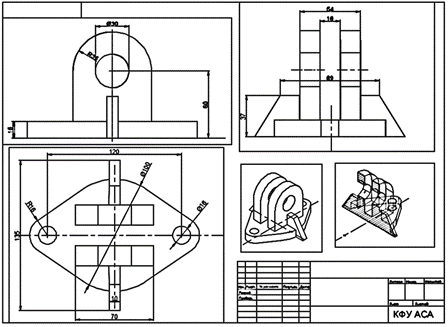

На остальных видах размеры проставить аналогично в соответствии с требованиями ГОСТа (см. рис.2.53).
Рис. 2.53. Проставление размеров во всех ВЭ
Для проставления линейного размера диаметров или других надписей необходимо:

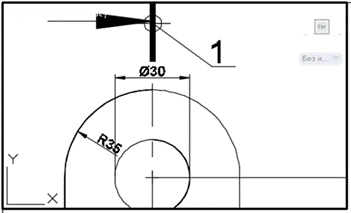

- выбрать команду Линейный и в ответ на запрос в КС указать две точки измеряемого сегмента, отвести прорисовывающуюся размерную линию в сторону её расположения, не фиксируя;
- в ответ на следующий запрос в КС выбрать опцию Мтекст; AutоCad откроет ДО Формат текста, в нём активизировать вкладку Символ, в выпадающем меню выбрать значок диаметра и выйти из этого ДО через кнопку ОК.
2.1.13. Обозначение положения секущей плоскости для построения сечения
Секущая плоскость обозначается жирной разъёмной линией с нанесением стрелочки, указывающей направление взгляда. Для этого нужно:
- активизировать ВЭ в котором нужно нанести секущую плоскость;
- установить текущим слой с именем этого ВЭ и маркировкой DIM;
- выбрать команду Полилиния;
- в ответ на запрос в КС указать в ВЭ начальную точку построения разомкнутой линии секущей плоскости;
- в ответ на запрос в КС выбрать опцию Ширина;
- в ответ на следующий запрос в КС вписать начальную толщину линии, например, 2, нажать ENTER;
- в ответ на следующий запрос в КС вписать конечную толщину линии, например, 2, нажать ENTER;
- в ответ на следующий запрос в КС отвести курсор в сторону на длину этой линии и закончить работу с командой, нажав ENTER (рис.2.54.).
Рис. 2.54. Построение линии и стрелки для секущей плоскости
Для построения стрелки, которая указывает направление взгляда, нужно также воспользоваться полилинией, но для стрелки корректировать толщину полилинии.
Рис. 2.55. Построение линии секущей плоскости Рис. 2.56. Отключение слоя для удаления невидимых линий
2.1.14. Удаление невидимых линий детали в ВЭ
В результате создания ВЭ в ДО Диспетчер свойств слоёв образовались слои с подназванием «DIM», «HID», «VIS» для каждого ВЭ. Если в видовых экранах отключить слой с подназванием «HID» (см. рис. 2.56) (нажать на лампочку в строке этого слоя, она как бы выключится), то невидимые линии изображения в этом ВЭ исчезнут (см. рис.2.57, 2.58)
Рис. 2.57. Линии до отключения Рис. 2.58. Линии после отключения слоя « HID » слоя « HID »

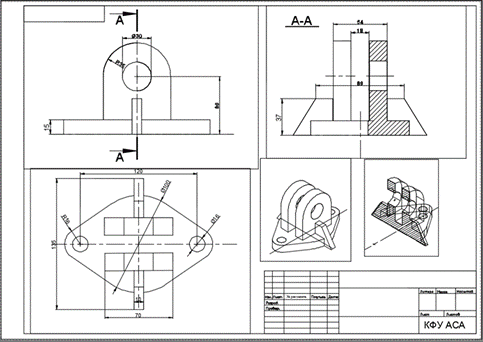

В результате всех построений получен чертёж (см. рис. 2.59), который нужно подготовить к печати.
