Рис. 2.32. Создание необходимых ВЭ в пространстве «листа»
Третий экран создать аналогично второму экрану.
Для создания четвёртого экрана (аксонометрия детали) выполнить операции аналогично созданию первого экрана (см. рис.2.32).
Все ВЭ можно создавать по примеру построения первого ВЭ, но при этом изображения в ВЭ будут устанавливаться по умолчанию, поэтому после операции создания ВЭ и присвоения каждому экрану соответствующего имени необходимо активизировать каждый ВЭ (он выделится жирной линией) и установить в нём соответствующее присвоенному имени изображение (см. рис.2.32).
Есть другие способы создания ВЭ, но их можно применять в случае, если в этих экранах не будут проставляться размерные линии, вписываться служебные надписи и т.п.
На листе построено 2 ВЭ с аксонометрическим изображением для дальнейшего построения разрезов.
2.1.7. Построение разреза
Для выполнения разреза детали нужно:
- активизировать один из ВЭ, например, с аксонометрией;
- в КС вписать команду Разрез;
- в ответ на запрос в КС выбрать объект для разрезания ЛК,ПК;
Рис. 2.33. Обозначение положения секущей плоскости
- определиться положением секущей плоскости, например, профильная, и выбрать в КС опцию (в осях) соответствующую её положению, например, YZ;
-указать точку на объекте, через которую будет проходить плоскость заданного положения (см. рис. 2.33), нажать Enter;
Рис. 2.34. Деталь после разреза
- в КС выбрать опцию Выберите обе стороны (деталь разрезается на 2 части) и если подвести курсор к одной из сторон, то она сразу выделится жирными линиями (рис. 2.34).
В процессе выполнения команды разрез происходить во всех ВЭ одновременно (см. рис.2.35).

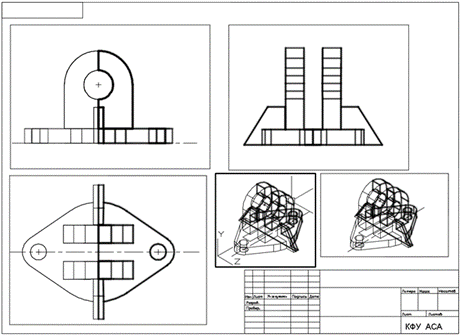

Рис. 2.35. Разрез во всех ВЭ с оставлением обоих частей детали
Одну часть разрезанной детали можно удалить (см. рис. 2.36)

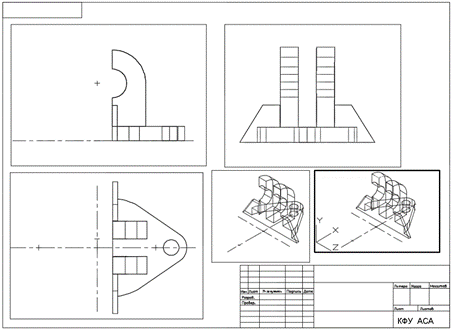

Рис. 2.36. Разрез с удалением одной части детали
Для того чтобы разрез не выполнялся во всех ВЭ нужно перед выполнением разреза выполнить прорисовку изображений в тех ВЭ, которые не будут разрезаться.
2.1.8. Прорисовка изображений в ВЭ
Прорисовка объекта выполняется для формирования профилей, разрезов и сечений объекта. В процессе прорисовки ВЭ изображение, заключённое в пределах экрана, распадается на простейшие примитивы (точки, линии, дуги..), поэтому прорисовка выполняется после того как деталь полностью сконструирована.. В графическом редакторе произойдёт прорисовка детали с видового экрана на лист.
Для прорисовки ВЭ нужно:
- из строки главного меню выбрать команду Рисование → Моделирование → Подготовка → Чертёж
;
- в ответ на запрос в КС щёлкнуть курсором на рамке каждого ВЭ в любом месте ЛК (см. рис. 2.37), кроме ВЭ в котором выполняется разрез;
Прорисовываются все ВЭ кроме одной аксонометрии.
Рис. 2.37. Прорисовка ВЭ
После прорисовки в каждом ВЭ после его активизации все элементы чертежа будут представлены отдельными примитивами, например, как на рис. 2.38.
