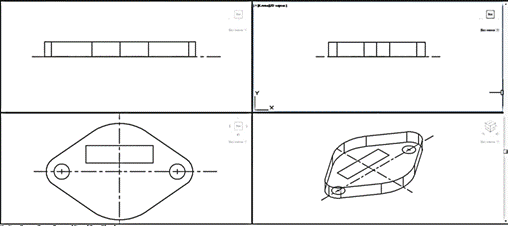

Рис. 2.13 Выбор элементов чертежа для «выдавливание»
- в ответ на следующий запрос в КС набрать глубину выдавливания, 15 (высота этой части детали) и нажать Enter (см. рис.2.14);
В результате во всех ВЭ одновременно дублируется выполнение данной команды (рис.2.14).
Для получения отверстий цилиндрической формы необходимо окружности R8 преобразовать в цилиндр, а затем “вычесть” их из детали:
- из панели инструментов Моделирование выбрать Выдавить;
- в ответ на запрос в КС указать окружности R8;
- в ответ на следующий запрос в КС задать высоту цилиндра
(можно взять её немного выше основания модели для удобства её редактирования), например, 20
Рис. 2.14. Построение объёмного изображения основания детали
Для вычитания цилиндра из основания установить на экране панель инструментов Моделирование. Команды этой панели позволяют конструировать объект путём объединения элементов детали в единую монолитную деталь или вычитания из основной детали, какую либо её часть:
- выбрать команду Вычитание
;
- в ответ на запрос в КС выбрать контур основания детали (уменьшаемое), закончить выбор ПК мыши;
- затем выбрать цилиндр R8 (вычитаемое) и нажать ПК мыши (см. рис.2.15);
Рис. 2.15. построение цилиндрических отверстий в основании
- аналогично придать объём стойки поверхности, её высота от нижней плоскости основания детали составляет 60 мм (см. рис.2.16);
Рис. 2.16. Конструирование стойки детали
Построение криволинейной (полуцилиндрической) части стойки:
Нагляднее рассматривать построение этой части поверхности на аксонометрическом изображении детали:
- в ВЭ с аксонометрией плоскость, в которой происходит построение, сделать текущей с помощью координационных осей ПСК:
-выбрать в строке Главного меню команду Сервис → Новая ПСК → Грань;
-в ответ на запрос в КС указать курсором на грань стойки и, если координационные оси определяют положение этой грани (см. рис.2.17), в КС выбрать опцию Принять и нажать Enter;
Рис. 2.17. Настройка ПСК в соответствии с текущей плоскостью
Если расположение осей не соответствуют положению грани то в контекстном меню выбирать строку Сменить, оси будут изменять свое положение. До тех пор пока не займут соответствующее положение (рис.2.17);
-выбрать команду Круг;
- в ответ на запрос в КС указать курсором ЛК центр окружности (см. рис.2.18.) и построить окружность R35 (рис.2.19);
