Рис. 2.10. Построение прямоугольного основания стойки
2.1.4. Создание неперекрывающихся видовых экранов
Неперекрывающиеся видовые экраны (ВЭ) создаются в пространстве модели и позволяют разделить графическую зону экрана на несколько независимых областей. В каждой из них можно поместить отдельный вид чертежа. Неперекрывающиеся ВЭ имеют ряд особенностей:
- все они присутствуют в графической зоне и занимают всю ее площадь; в каждый момент времени активным может быть только один ВЭ. Для активизации ВЭ нужно дважды щелкнуть ЛК в области экрана, в результате его контур будет иметь толстую рамку;
- ПСК отображается во всех ВЭ;
- любое изменение, которое производится в чертеже, немедленно отображается во всех неактивных ВЭ;
- можно начать выполнение некоторой команды в одном ВЭ, а продолжить или закончить в другом. Для создания неперекрывающихся ВЭ необходимо:
- выбрать в главном меню Вид → Видовые экраны → Новые ВЭ;
- в появившемся ДО Видовые экраны выбрать вкладку Новые
ВЭкраны и настроить это ДО (см. рис. 2.11);
- присвоить имя новой конфигурации экранов в строке Новое имя и выбрать нужную конфигурацию, например, четыре равномерно;
- установить режим 3D;
- в разделе Применить в расширяющемся списке выбрать строку применить ко всему экрану;

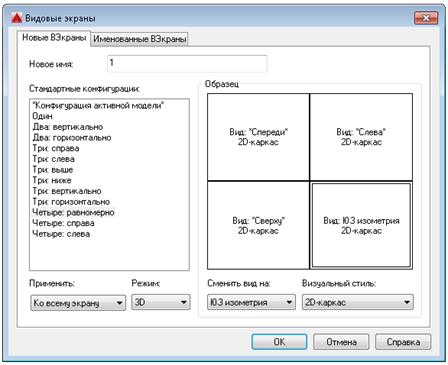

Рис. 2.11. ДО для настройки ВЭ
- установить виды в каждом экране с правой стороны ДО в разделе Образец в соответствии с требованиями ГОСТа;
- нажать ОК, в графической зоне появятся настроенные ВЭ (см. рис.2.12).

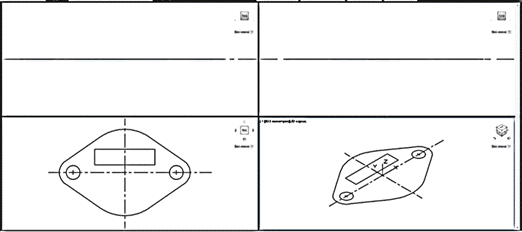

Рис. 2.12. ВЭ в пространстве модели
Если есть необходимость всегда можно вернуться к одному ВЭ и установить в нём нужный вид детали. Для этого нужно активизировать один из экранов (щёлкнуть внутри экрана 2 раза левой кнопкой (рамки экрана выделятся жирной линией) и выбрать команду Вид → Видовые экраны →1 ВЭкран.
2.1.5. Создание трехмерной модели детали
Для перехода к объёмному изображению детали необходимо:
- установить на экране панель инструментов Моделирование;
- активизировать ВЭ аксонометрия;
- выбрать из этой панели команду Выдавить (эта команда задаёт третье измерение объекту);

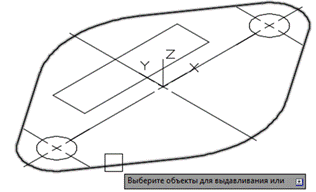

- в ответ на запрос в КС выбрать объект (контур основания детали, рис.2.13), закончить выбор объекта правой кнопкой мыши;
