Лабораторная работа №23,24
Лабораторная работа «Составление спецификации и технологической карты на изготовление облицовочной мебели»
Цель работы. Совершенствование приемов и способов рационального составления спецификации на мебельные изделия. Научить учащихся выбирать наиболее оптимальный вариант технологии изготовления мебели. На основе усвоенных знаний и учебно-производственного опыта воспитывать у них чувство ответственности за результаты своего труда.
Пособия. Плакаты-схемы «Спецификация детали» и «Технологическая карта»; чертежи облицованной мебели; таблицы норм припусков на обработку деталей; модели облицовочной мебели.
Методические рекомендации
Работу рекомендуется провести после изучения назначения и конструкции того или иного изделия. Необходимо учитывать, что к этому времени учащиеся уже имеют некоторый опыт составления подобной технологической документации по рабочим чертежам.
Особенностью этой работы является то, что изделия стали сложнее, а при составлении спецификации на детали облицовочного изделия учащиеся для определения их размеров должны учитывать и необходимое количество строганого шпона. В отличие от технологической документации на простое столярное изделие во время данной работы учащиеся должны включить в карту новые для них операции, связанные с облицовыванием деталей и технологическими режимами выполнения операций облицовывания. Кроме того, в технологической карте на изготовление простого облицовочного изделия учащиеся должны предусматривать выполнение отдельных операций не ручными инструментами, а на современном оборудовании.
На эти особенности каждой конкретной работы преподавателю необходимо обратить внимание учащихся до начала ее выполнения и рассмотреть их вместе с ними. Для осуществления связи с производственным обучением задание по составлению спецификации и технологической карты желательно давать на те изделия, которые им предстоит изготовлять при обучении на предприятии. Чтобы они смогли пользоваться этой документацией на уроках производственного обучения, в процессе ее составления следует руководствоваться технологией, принятой на базовом предприятии.
В остальном методические рекомендации по данной работе аналогичны методическим рекомендациям по работе «Составление технологической документации на простое столярное изделие».
Порядок выполнения работы
I. Составление спецификации. 1. Пользуясь рабочим чертежом облицовочного изделия, определить размеры деталей в чистоте. 2. Определить величину припусков на обработку каждого вида деталей по длине, ширине и толщине. 3. Определить размеры черновых заготовок по длине, ширине и толщине.
II. Составление технологической карты. 1. Записать в рабочей тетради в технологической последовательности все операции, которые должны быть выполнены при изготовлении изделия. 2. Какие операции можно выполнить в учебных мастерских и в какой последовательности и на каких деревообрабатывающих станках? Какие инструменты и приспособления необходимы для выполнения каждой операции:
Лабораторная работа №27
«Выполнение замеров и подготовка шаблонов технологического оборудования для плана цеха»
Цель работы. Подготовка исходных материалов для проектирования цеха
Задачи работы.
1. Определить технологическую линию проектируемого цеха
2. Определить перечень необходимого технологического оборудования
3. Выполнить шаблоны станков и прочего оборудования в масштабе 1:50 или 1:100
Приемы выполнения работы.
1. Составить примерный порядок технологических операций проектируемого цеха
2. Выбрать необходимое оборудование для реализации техпроцесса по п.1.
3. Выполнить замеры станков и прочего оборудование ( на производственной практике) или принять за исходные табличные данные на размеры и контуры станков

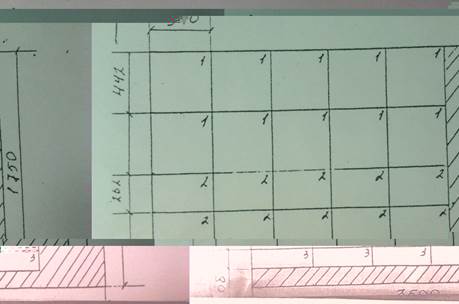

4. Зачертить эскизы станков и проставить размеры
5. Перенести эскизы на плотную бумагу или картон в выбранном масштабе и вырезать их.
6. Трафареты сохранить для выполнения плана проектируемого цеха.

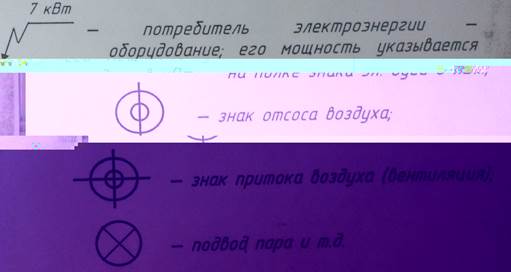

Примечание. Примерные размещения станков – см. таблицу.
