Определение коэффициента пористости и модуля осадки

Дата: 2025-05-01; Просмотры: 42
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0



Нагрузка

Время от начала опыта,

мин

Отметка индикатора

Дефор-мация от начала опыта,

мм

Коэффи-циент пористости



Модуль деформа-ции ,

МПа
груз на рычаге давление на образец, МПа
  0,1 0 0,3 0,3 0,35 11,43
  0,2 10 0,9 0,9 0,33 5,33
  0,3 20 1,4 1,4 0,3 4
  0,4 30 2 2 0,26 2,67
  0,5 40 4 4 0,22 2,67

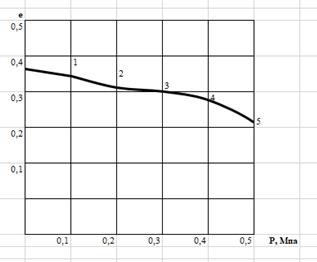

Компрессионная кривая


Лабораторная работа № 19



ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ ГРУНТА СРЕЗУ В ОДНОПЛОСКОСТНОМ СДВИГОВОМ ПРИБОРЕ

Наименование грунта________________

Площадь поперечного сечения образца_0,004______м²



Уплотняющее давление

Сдвигающее усилие
Груз на рычаге , Н Вертикальное давление, МПа Нагрузка, Н Сдвигающее напряжение, МПа
28 0,1 16 0,07
68 0,2 32 0,11
108 0,3 65 0,18










Угол сдвига:_______23,32_________

Сцепление грунта С:_____0,015___________МПа

Коэффициент внутреннего трения:_0,32________

Угол внутреннего трения:____________17__

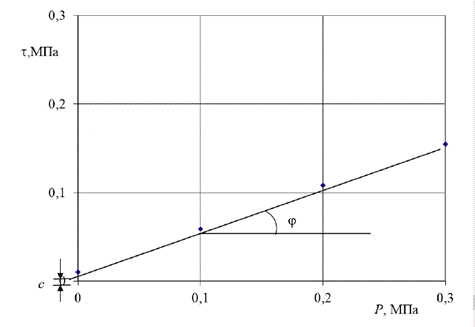

График сопротивления грунта сдвигу
