Определение класса густоты.

Дата: 2025-05-01; Просмотры: 5

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Класс густоты определяют при помощи прибора пенетрометра, состоящего из чаши с пластичной смазкой, конуса массой 150 г., тормоза и индикаторной укрупнённой шкалы (1 мм – 10 делений). Пенетрометр (с лат. проникновение) представлен на рис. 1.

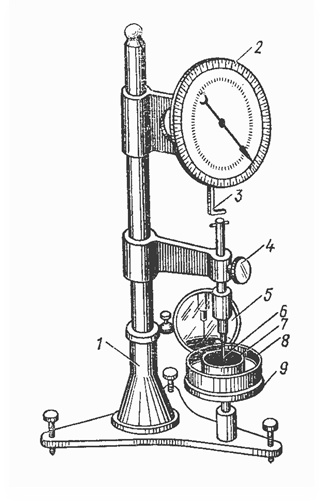

Рис. 1. Пенетрометр.

Порядок выполнения работы.

Класс густоты смазки определяют при температуре 25 С. Груз подводят к поверхности смазки, при этом стрелку прибора устанавливают на «0», и опускают в чашу со смазкой в течение 5 с. Затем оценивают показания пенетрометра и определяют класс густоты смазки в соответствии с числом пенетрации. (табл. 1).

Таблица 1. Классы густоты.

Определение температуры каплепадения.

Одной из причин перехода пластичной смазки в жидкое состояние является чрезмерное ее нагревание. Неправильный выбор смазок для узла трения приводит к серьезным нарушениям его работы, а часто вызывает и аварию автомобиля. Например, если в ступицы колес заложить ту же смазку, которой смазывают узлы трения ходовой части (т.е. среднеплавкую смазку "Солидол С"), то при движении автомобиля и нагреве подшипников ступицы эта смазка вытекает из полости ступицы, попадает на тормозные барабаны, нарушая систему торможения автомобиля со всеми вытекающими отсюда последствиями. Для определения температуры каплепадения смазки пользуются специальным прибором (ГОСТ 6793-74), схема которого показана на рис. 2.

К нижней части термометра прикрепляется металлическая гильза 2, в которой за счет трения держится стеклянная чашечка 1.с калиброванным донным отверстием. Заполненная смазкой чашечка вставляется в гильзу, а собранный прибор (чашечка, гильза и термометр) вставляются в стеклянную муфту так, чтобы расстояние от ее дна до низа чашечки составляло 25 мм. Муфта погружается в стакан с водой или глицерином и закрепляется в штативе. При этом глубина погружения должна составлять 150 мм. Затем ведется нагрев жидкости в два этапа. На первом этапе скорость нагрева не нормируется и он ведется до температур: 30 °С - для низкоплавких смазок, 60 °С - для среднеплавких, 110 °С - для натриевых и 150 °С - для литиевых. На втором этапе темп нагрева должен составлять 1 °С в минуту. На обоих этапах жидкость в стакане следует периодически помешивать.

Температура, при которой в процессе нагревания падает из чашечки первая капля испытуемой смазки, считается температура каплепадения. Если смазка не образует капли, а вытягивается из чашечки в виде цилиндра, то за температуру каплепадения принимают ту, при которой выходящий столбик смазки коснется дна муфты.

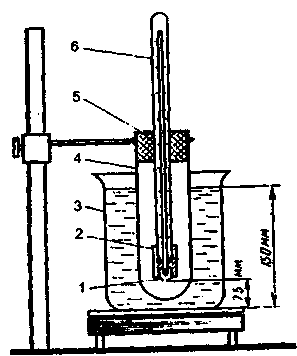

Рис. 2. Прибор для определения температуры каплепадения смазок: 1 - чашечка; 2 - гильза; 3 - стакан с жидкостью; 4 - стеклянная муфта; 5 - пробка; 6 – термометр.

Практически установлено, что смазку можно применять в узлах трения, рабочая температура которых не менее чем на 15-20°С ниже, чем температура каплепадения этой смазки.

Температура каплепадения зависит в основном от вида загустителя: у смазок на кальциевых мылах 70...90°С, на комплексных кальциевых мылах до 200°С, на натриевых до 120...150°С, на литиевых - 170...210°С.

Порядок выполнения работы.

1. Вынуть чашечку 1 (см. рис. 2) из прибора и заполнить ее с помощью шпателя смазкой, которая подлежит испытанию, не допуская образования пузырьков воздуха в смазке.

2. Вставить чашечку обратно в металлическую гильзу 2 до упора и снять шпателем выдавленную термометром 6 смазку заподлицо с нижним обрезом чашечки.

3. Собранный прибор укрепить с помощью пробки 5 в стеклянной муфте 4 так, чтобы расстояние от ее дна до низа чашечки составляло 25 мм.

4. Муфту вместе с прибором погрузить в стакан 4 с водой или глицерином и закрепить в штативе так, чтобы глубина погружения составляла 150 мм.

5. Помешивая с помощью мешалки жидкость, на газовой горелке нагревать стакан до температур:

· 30 °С для низкоплавких смазок;

· 60 °С для среднеплавких;

· 110 °С для натриевых;

· 150 °С для литиевых.

6. После прохождения указанных температур скорость дальнейшего нагрева поддерживать в пределах 1°С в минуту.

7. Зафиксировать температуру, при которой из чашечки упадет первая капля смазки или ее выползающий столбик коснется дна муфты.

8. Результат округлить до целых единиц и записать в отчет.
