ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №10

по курсу «Оптические измерения»

«Измерение светового потока»

Автор отчета: Гуров Е.Е.

Обозначение отчета ЛР – 02069964–27.03.01.–04–14

Преподаватель: Амелькина С.А.

Саранск

2014

Изм.

Лист

№ докум.

Подпись

Дата

Лист

ЛР – 02069964 – 221700 – 04 – 13

Разраб.

Гуров

Провер.

Амелькина С.А.

Реценз.

Н. Контр.

Утверд.

Измерение светового потока

Лит.

Листов

СтиМ 202 группа

1 Цель работы

Изучить методы измерения светового потока, измерить световой поток исследуемых ламп при помощи светомерного шара

2 Программа и методика эксперимента

Измерить световой поток люминесцентной лампы и лампы накаливания в светомерном шаре по эталону светового потока и определить величину световой отдачи.

Измерение светового потока производится на установке, схема которой указана на рисунке1

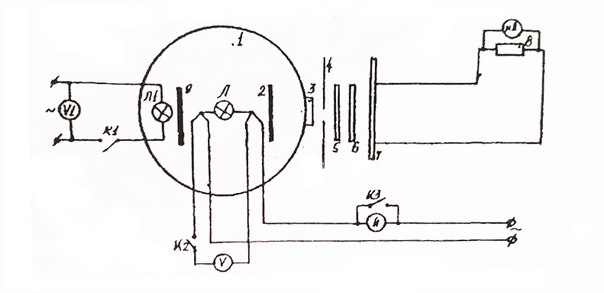

Рисунок 1 – Фотометрическая схема измерения светового потока

1 – светомерный шар, 2,9 – экраны, 3 – светорассеивающее стекло,

4 – диаграмма, 5 – нейтральный светофильтр, 6 – корригирующий

светофильтр, 7 – приемник излучения, 8 – шунт, Л – измеряемая лампа,

Л1– вспомогательная лампа

3 Результаты исследования

Проведены измерения напряжения, тока и мощности люминесцентной лампы и лампы накаливания. Рассчитаны значения светового потока через градировочный коэффициент, и световой отдачи по формулам: и . Результаты измерения приведены в таблице 1.

Таблица 1 – Результаты измерений

Тип ИС	,В	,А	,Вт		, лм	,
ЛЛ(эталон)	62	0,41	20	22,5	793,4	39,67
ЛЛ1	64	0,39	20	25	882,5	44,125
ЛЛ2	60	0,41	20	27	953,1	47,65
СДЛ1	220	-	14	18	635,4	45,4
СДЛ2	220	-	12	22,5	798,75	66,5
ЛН(эталон)	240	0,25	60	19	610	10,1
ЛН1	240	0,255	60	18	577,8	9,63
КЛЛ1	240	-	16	14	449,4	28,1
КЛЛ2	240	-	22	31	995,1	45,2
КСДЛ1	240	-	6	7,5	240,75	40,125
КСДЛ2	240	-	8	6,5	208,65	26,1
