Тема 1.21
Техническое обслуживание системы электроснабжения автомобиля.
Лабораторная работа № 28 (занятие № 91)
«Проверка технического состояния генераторов»
1. Тема: «Проверка технического состояния генераторов»
2. Цель: ознакомиться и научиться выполнять операции проверки технического состояния генераторов; изучить основные неисправности генераторов и их признаки; научиться осуществлять практическое исполнение операций диагностики, проверки и технического обслуживания генераторов при помощи специального оборудования с соответствующими техническими заключениями и регулировочными воздействиями.
3. Задача: Получить навыки технологического процесса проверки технического состояния генераторов.
4. Студент должен знать:
−назначение, основные типы, устройство и работу генераторов, диагностирование и техническое обслуживание их;
−основные неисправности генераторов и их признаки;
−способы и методы контроля за работой генераторов автомобилей;
−основные работы, выполняемые при техническом обслуживании генераторов;
−конструкцию и работу контрольно-измерительного оборудования, стендов и приборов для проверки технического состояния генераторов;
Студент должен уметь:
−использовать теоретические знания по техническому обслуживанию генераторов с выдачей соответствующих технических заключений;
−выполнять операции технического обслуживания генераторов;
−определять основные неисправности генераторов автомобилей и выделять их доминирующие признаки.
5. Методические указания для студентов при подготовке к занятию.
5.1.Литература: "Техническое обслуживание и ремонт автомобилей" Епифанов; "Автомобили" Богатырев; "Устройство и эксплуатация транспортных средств" Роговцев и д.р.
5.2.Вопросы для повторения:
- устройство, неисправности, способы устранения и объем работ по проверке технического состояния генераторов автомобилей;
- процесс технического обслуживания генераторов.
6. Контроль и коррекция знаний (умений) студентов.
6.1. Довести меры ТБ при выполнении лабораторной работы.
6.2. Методические указания по выполнению работы:
Оснащение рабочего места: типовая площадка или осмотровая канава с исправным автомобилем, подъемное устройство, диагностические приборы, приспособления, компрессор с воздухораздаточной колонкой, наборы измерительного инструмента, комплект инструмента автомеханика.
7. Порядок работы:
7.1. Неисправности генераторов.
Внешний осмотр
Проверяют легкость вращения ротора генератора от руки; проверяют люфт ротора в осевом и радиальном направлениях, проверяют затяжку винтов крепления крышек и гайки шкива.
Ротор со шкивом и вентилятором должен вращаться в подшипниках без явно выраженного шума и заеданий. Крышки генератора не должны иметь сколов и трещин.
7.2. Снятие характеристик генератора

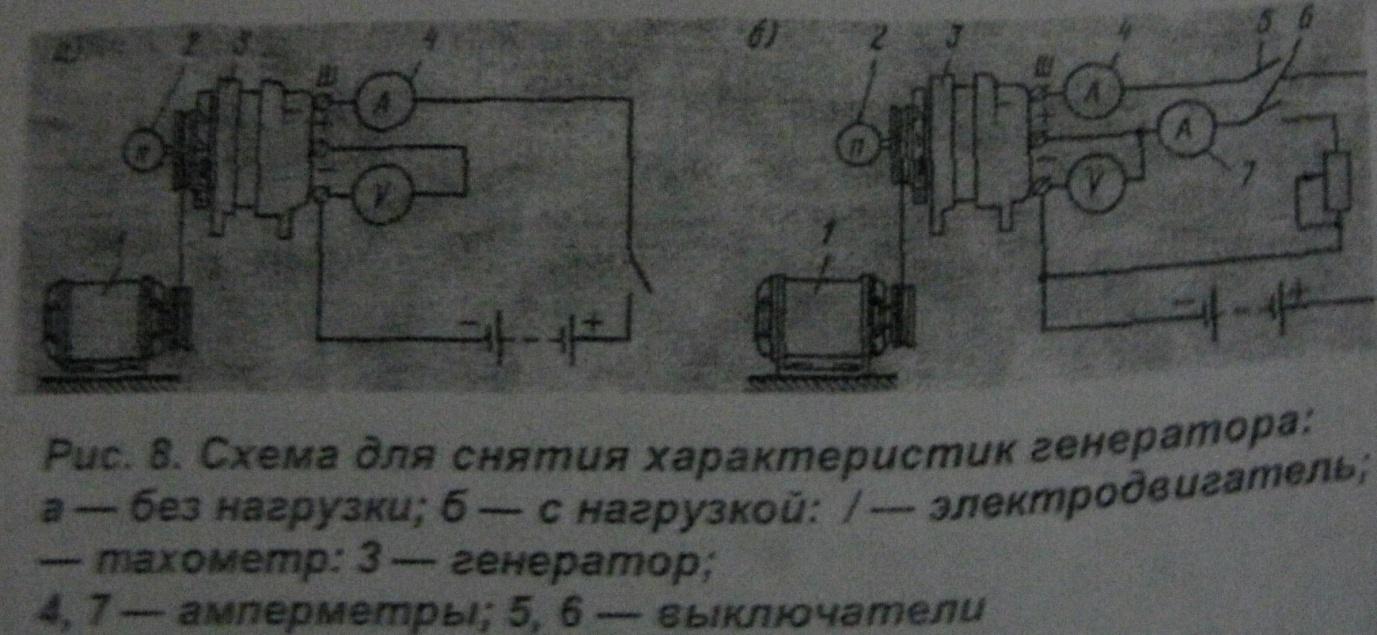

Зависимость напряжения генератора от частоты вращения ротора. Характеристика снимается без нагрузки. Снятие характеристики производят по схеме, изображенной на рис. 8, а.
Подключив к обмотке возбуждения выключателем 5 аккумуляторную батарею, включают электродвигатель 1 и, плавно увеличивал частоту вращения ротора генератора, снимают показания вольтметра через каждые 100 мин-1. Частота вращения контролируете* тахометром 2. Характеристику снимают до достижения напряжения I5...16 (30 ... 32) В.

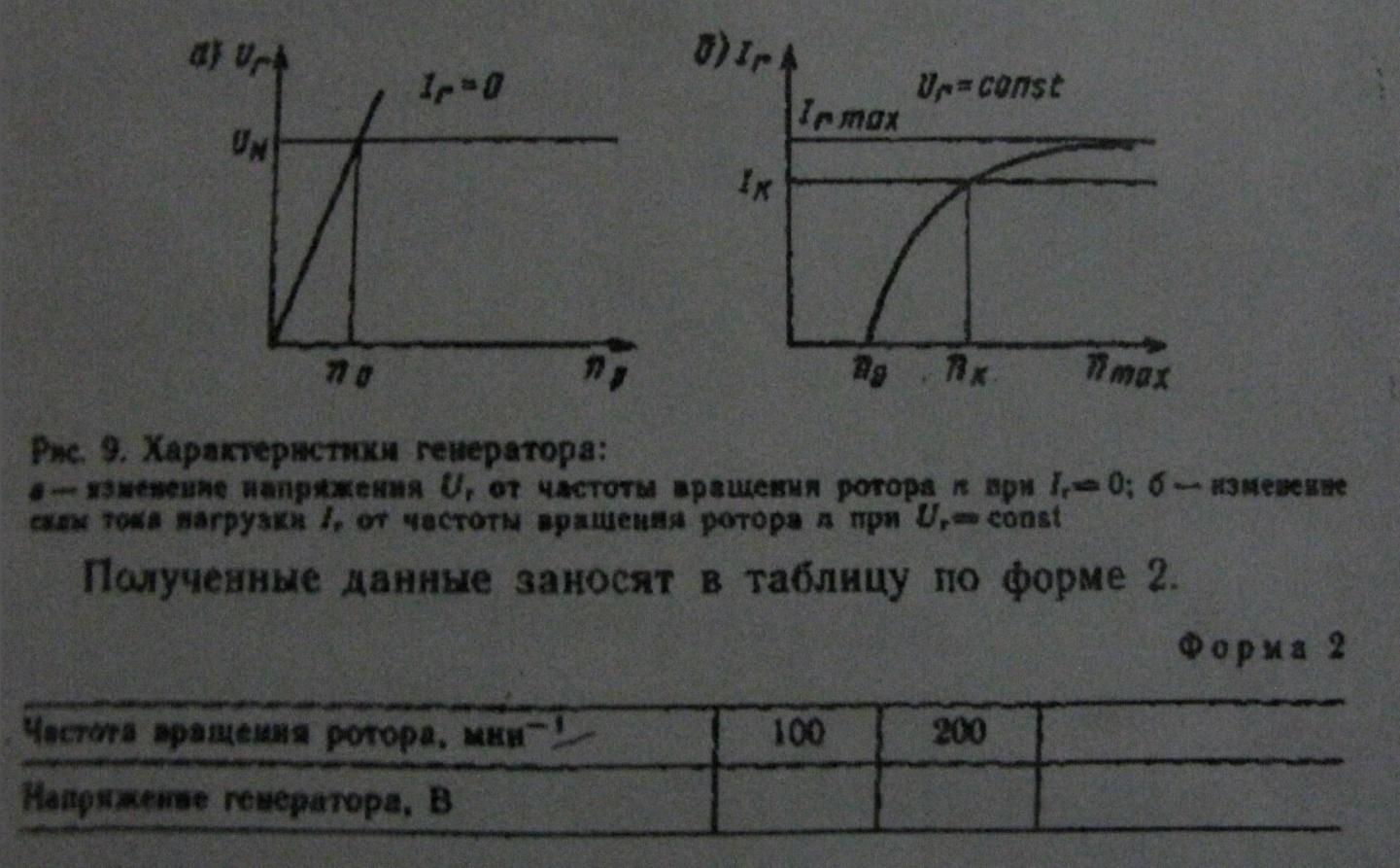

7.3. Построение графика величина номинального напряжения и частота вращения ротора, при которой достигается это напряжение.
По данным этой таблицы строят график, на котором отмечаются величина номинального напряжения и частота вращения ротора, при которой достигается это напряжение.
8. Контрольные вопросы к защите:
1.Какие неисправности генератора вы знаете?
2.Как проводится проверка технического состояния генератора?
3. Как проводится снятие характеристик генератора?
4.Как производится построение графика величина номинального напряжения и частота вращения ротора, при которой достигается это напряжение?
9. Отчет.
*****************************************************************************
Литература:
Основные источники:
1.Лудтченко О.А. Техническая эксплуатация и обслуживания автомобилей: Учебник. - К.: Высшая школа, 2007.- 527 с.
2.Лудтченко О.А. Техническое обслуживание и ремонт автомобилей: организация и управления: Учебник. К.: Знание-Пресс, 2004- 478 с.
3.Крамаренко Г.В., Барашков И.В. Техническое обслуживание автомобилей: Учебник. - М.: Транспорт, 1982 - 368 с.
4.Кузнецов Е.С., Болдин А.П., Власов В.М. и др. Техническая зксплуатация автомобилей: Учебник. - М.: Наука, 2001 - 535 с.
5.Туревский И.С. Техническое обслуживание автомобилей. Книга 1. Техническое обслуживание и текущий ремонт автомобилей: Учебное пособие. - М.: ИД «Форум»: ИНФ-РА-М, 2007.-432 с.
6.Туревский И.С. Техническое обслуживание автомобилей. Книга 2. Организация хранения, технического обслуживания и ремонта автомобильного транспорта: Учебное пособие. - М.: ИД «Форум»: ИНФРА-М, 2008,- 256 с.
7.Епифанов Л.И., Епифанова Е.А. Техническое обслуживание и ремонт автомобилей: Учебное пособие. - М.: ИД «Форум»: ИНФРА-М, 2009.- 352 с.
8.Малкин В.С. Техническая эксплуатация автомобилей. Теоретические и практические аспекты: Учебное пособие. - М.: Издательский центр «Академия», 2007 - 288 с.
9.Власов В.М., Жанказиев С.В., Круглов С.М. и др. Техническое обслуживание и ремонт автомобилей: Учебник.- М.: Издательский центр «Академия», 2004 - 480 с.
10.Напольский Г.М. Технологическое проектирование автотранспортных предприятий и станций технического обслуживания: Учебник.- М.:Транспорт,1985- 231 с.
Дополнительные источники:
1.Правила предоставления услуг по техническому обслуживанию и ремонту автомобильных транспортных средств автомобильного транспорта. - К.: Минтранс Украины, 2003. - 24 с.
2.ОНТП-01-91. Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта. - М.: Гипроавтотранс, 1991.- 184 с.
3.Афанасьев Л.Л., Маслов А.А., Колясинский В.С. Гаражи и станции технического обслуживания автомобилей. - М.: Транспорт, 1980.-215 с.
4.Гаражи и стоянки: Учеб. пособие / В.В. Шестокас, В.П. Адомавичюс, П.В. Юшкявичус. - М.: Стройиздат, 1984. -214с.
5.Гаражи. Проектирование и строительство / Б. Андерсен, Г. Бентфельд, П. Бенеке, О. Силл. - М.: Стройиздат, 1986. - 391 с.
6.Давыдович Л.Н. Проектирование предприятий автомобильного транспорта. - М.: Транспорт. 1975.-392 с.
7.Канарчук В.Є., Лудченко О.А., Чигринець А.Д. Основы технического обслуживания и ремонта автомобилей: В 3 кн.: Учебник. - К.: Высшая шк., 1994,- 383 с.
8.Канарчук В.Е.. Лудченко А.А., Курников И.П., Луйк И.А. Техническое обслуживание, ремонт и хранение автотранспортньїх средств: В 3 кн.: Учебник. - К.: Высшая шк., 1991.-406 с.
*************************************************************************************
Домашнее задание:
1.Заполнить бланк лабораторной работы (письменно от руки).
2. Ответить на контрольные вопросы (письменно, в конспекте-тетраде).
3. Сфотографировать все страницы бланка лабораторной работы и конспекта-тетради (с ответами на контрольные вопросы) и прислать преподавателю Сафонову Ю.Б. в сообщество «МДК 01.02 ТО и ремонт автомобилей», в социальной сети «ВВконтакте» по адресу: https://vk.com/club207453468 до конца дня проведения занятия !!!
******************************************************************
