Раздел 1. Техническое обслуживание и ремонт автомобилей
Тема 1.20
Техническое обслуживание кузовов.
Методическая цель: Усовершенствовать методику преподавания нового материала, используя педагогику сотрудничества и активизации познавательного интереса студентов.
Учебная цель: Ознакомить студентов с содержанием МДК.01.02 Техническое обслуживание и ремонт автотранспорта, с общими сведениями о современных методах технического обслуживания и ремонта автомобильного транспорта.
Воспитательная цель: Вызвать интерес к использованию на практике полученных теоретических знаний по МДК.01.02 Техническое обслуживание и ремонт автотранспорта.
Лекция № 58 (занятие № 78)
Вопросы к изучению:
1. Неисправности механизмов, узлов и деталей кузовов; их причины, признаки и последствия.
2.Характерные места повреждений кабин и кузовов.
Содержание лекции:
1. Неисправности механизмов, узлов и деталей кузовов; их причины, признаки и последствия.
Кузов грузового автомобиля должен обеспечивать сохранную перевозку груза в различных условиях эксплуатации. Характерными неисправностями кузова — деревянной бортовой платформы — являются поломка брусьев, досок бортов и пола платформы, а также повреждение запоров бортов. Сломанные брусья и доски заменяют, запоры исправляют, а стремянки, крепящие платформу к раме, затягивают. Металлические кабины могут иметь вмятины и разрывы панелей, трещины, дефекты арматуры, царапины и повреждение окраски.
Коррозионные разрушения — это основной вид износа металлического кузова и кабин. Здесь имеет место электрохимический тип коррозии, при котором происходит взаимодействие металла с раствором электролита, адсорбируемого из воздуха. Особенно сильно развивается коррозия в труднодоступных для очистки местах, где периодически попадающая в них влага сохраняется длительное время, и, в связи с повышением температуры окружающей среды, происходит интенсификация реакции окисления. Коррозионные разрушения встречаются также в результате контакта стальных деталей с деталями, изготовленными из дюралюминия, пластмассы, влажной древесины и других материалов.
Трещины возникают в результате усталости металла, нарушения технологии обработки металла, применения низкого качества стали, дефектов сборки узлов и деталей, недостаточной прочности конструкции узла, а также в подверженных вибрации местах.
Разрушения сварных соединений происходят в результате некачественной сварки, воздействия коррозии, вибрации и нагрузок при нормальной эксплуатации автомобиля либо в результате аварийных повреждений.
Механические повреждения (вмятины, перекосы, разрывы и т.д.) являются следствием перенапряжения металла в результате ударов и изгибов, а также вследствие непрочного соединения деталей.
2. Характерные места повреждений кабин и кузовов.

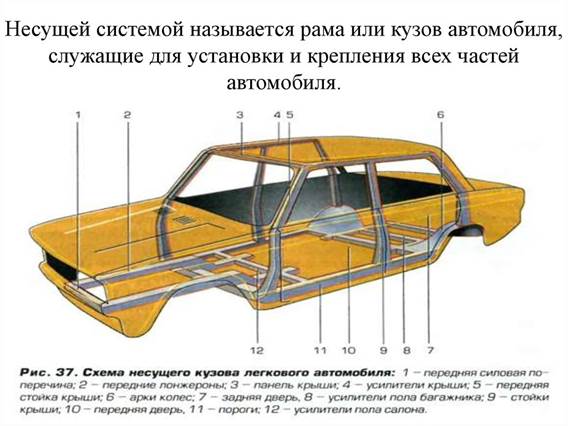

1. Цельнометаллический кузов автомобиля чаще всего повреждается:
- передний и задний проемы ветровых стекол;
- дверные проемы;
- стойки под крышу;
- передние и задние лонжероны;
- левый и правый пороги основания;
- днище;
- левый и правый задние брызговики;
- нарушение геометрических размеров;
- верх и низ соответственно левого и правого задних брызговиков;
- левый и правый передние брызговики;

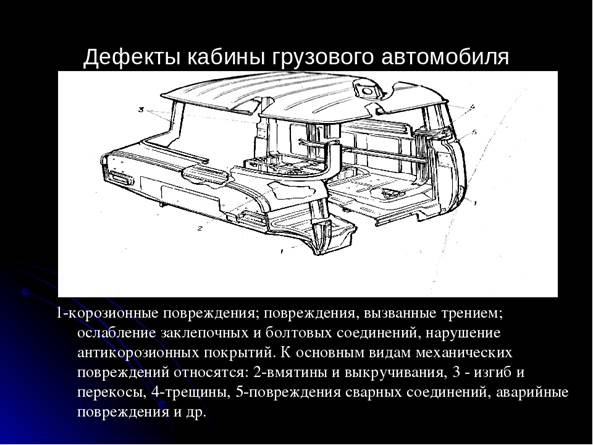

2. Кабина грузового автомобиля подвержена:
- разрушение сварочных швов;
- разрывы;
- вмятины и выпучины;
- прогиб и перекосы стоек;
- пробоины;
- коррозия;
- трещины.
У деталей оперения могут быть механические повреждения (вмятины, пробоины, разрывы), порча окраски и коррозионные разрушения отдельных участков. Небольшие наружные повреждения панелей устраняют без разборки кабины. Для правки двери снимают, освобождая от ограничителей и выбив оси шарниров навесок, крепящих двери к стойкам. Если вмятина не имеет перегибов и вытяжки материала, то первоначальную форму панели восстанавливают, пользуясь выколотками, а затем рихтуют выровненную поверхность.
Для правки и рихтовки панелей используют комплект ручных инструментов, в который входят молотки для вытяжки металла (рихтовальный и отбойный), поддержки и ложки различной конфигурации, рихтовочные плиты и др. Для устранения вмятины под нее подводят металлическую поддержку, соответствующую форме выправляемой поверхности. Легкими ударами рихтовального молотка по лицевой стороне выравнивают поверхность, осаживая выступающие бугорки и растягивая мелкие складки. Выровненные поверхности зачищают шкуркой. Оставшиеся небольшие неровности устраняют наплавкой оловянисто-свинцового припоя.
Характерная для арматуры кабины неисправность— слабая фиксация дверей в закрытом положении вследствие износа замков. При этом замок вынимают из двери и разбирают. При повреждении пружин замка и защелки или ослаблении посадки защелки в гнезде корпуса дефектные детали заменяют. Погнутые тяги привода замка выправляют.
*******************************************************************************
Контрольные вопросы:
1. Назовите основные неисправности механизмов, узлов и деталей кузовов.
2. Каковы причины, признаки и последствия неисправностей механизмов, узлов и деталей кузовов?
3. Назовите характерные места повреждений кабин и кузовов.
***********************************************************
