Практическое занятие № 16. Построение сетевого графика в масштабе времени

Дата: 2025-06-02; Просмотры: 21
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0



Обычно для расчёта параметров строится немасштабный сетевой график, который затем должен быть привязан к календарным срокам путём проставления их у каждого события.

График, построенный в масштабе времени, более удобен при контроле за ходом выполнения работ. Построение сетевого графика в масштабе времени производят по ранним началам или поздним окончаниям работ. Построение масштабного сетевого графика (рис. 16.1) выполняется в следующей последовательности.

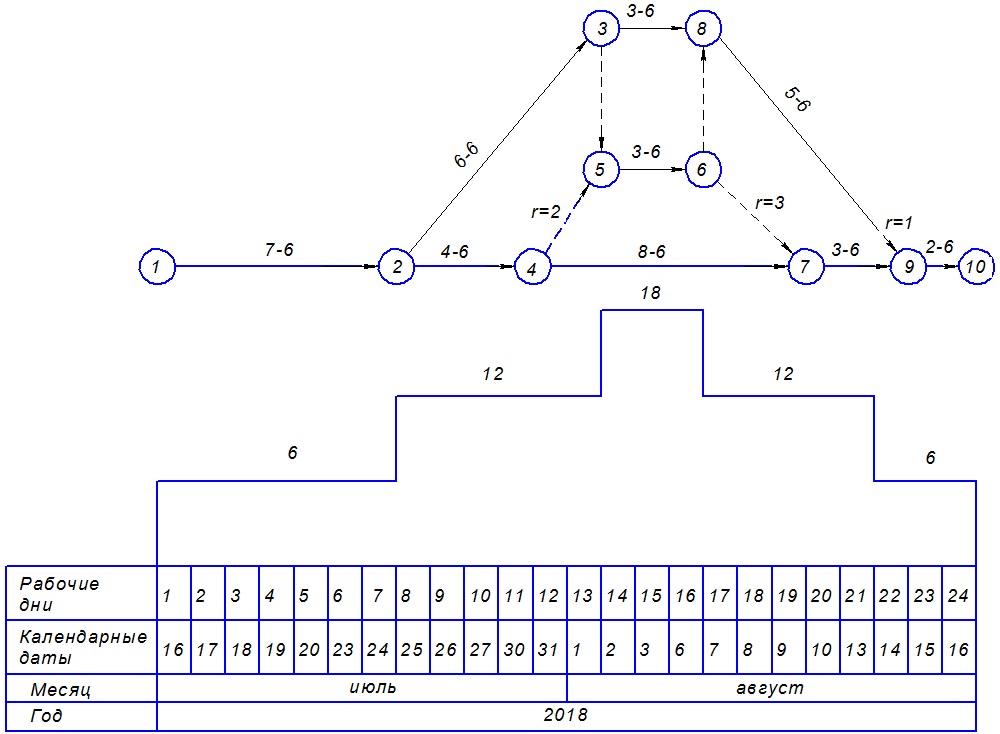

Рис. 16.1. Сетевой график в масштабе времени



Снизу или сверху будущего графика вычерчивается календарная линейка, на которой указываются порядковые рабочие дни с привязкой их к календарным датам соответствующего месяца и года; все работы изображаются в масштабе времени, при этом начальное событие должно располагаться в соответствии со значением раннего начала работы, а величина проекции работы на ось времени принимается равной сумме её продолжительности и частного резерва времени.

Сначала изображаются работы, лежащие на критическом пути, продолжительность которых определяет срок строительства.

Затем по порядку наносят остальные работы с частными резервами времени. Продолжительность работ изображают сплошной линией, а частный резерв – пунктирной линией. Например, работа 8-9 (рис. 16.1) продолжительностью 5 дней и частным резервом времени, равным одному дню, наносится от центра события 8 до центра события 9. Продолжительность работы 8-9, равная 5 дням, изображается сплошной линией, а частный резерв 1 день – пунктирной. Продолжительность работ и частных резервов времени указывают цифрами над работами, а под работами – их наименования.

По сетевому графику, составленному в масштабе времени, легко построить графики потребности рабочих в смену или день, так как на нём, рядом с продолжительностью работ, указывается цифрами количество рабочих, выполняющих данный процесс. График потребности рабочих строится в произвольном масштабе в виде диаграммы.



Приложение А

Варианты для задания №1. Выбор организационной структуры предприятия

Варианты

Коэффициент значимости

Организационная структура

Валовая выручка, тыс. руб. / Производственные расходы, тыс. руб.
Разнообразие продукции Использование ресурсов Карьерный рост Адаптирован-ность структуры Существующая Функциональ-ная Линейная Матричная Дивизиональная Линейно-функциональная
1 2 3 4 5 6 7 8 9 10 11
1 1,15 1,1 1,1 1,15 5290/ 3930 8360/ 5620 8830/ 6940 6670/ 4500 8800/ 5720 6610/ 4670
2 1,2 1,15 1,2 1,25 6670/ 4500 5290/ 3930 8360/ 5620 6670/ 4500 6610/ 4670 6610/ 4670
3 1,1 1,2 1,15 1,35 8360/ 5620 6670/ 4500 5290/ 3930 6610/ 4670 8800/ 5720 6610/ 4670
4 1,25 1,1 1,25 1,1 8800/ 5720 8830/ 6940 6610/ 4670 5290/ 3930 8360/ 5620 6610/ 4670
5 1,3 1,15 1,1 1,2 8830/ 6940 6610/ 4670 8830/ 6940 6670/ 4500 5290/ 3930 8360/ 5620
6 1,15 1,2 1,1 1,15 6610/ 4670 8360/ 5620 6610/ 4670 8800/ 5720 8360/ 5620 5290/ 3930
7 1,2 1,1 1,2 1,15 8360/ 5620 6670/ 4500 6670/ 4500 6610/ 4670 5290/ 3930 6610/ 4670
8 1,1 1,15 1,15 1,25 8830/ 6940 8830/ 6940 8360/ 5620 5290/ 3930 6610/ 4670 6610/ 4670
9 1,25 1,2 1,25 1,35 6610/ 4670 8800/ 5720 5290/ 3930 6610/ 4670 8800/ 5720 6610/ 4670
10 1,3 1,1 1,1 1,1 8830/ 6940 5290/ 3930 6610/ 4670 8800/ 5720 8360/ 5620 6610/ 4670
11 1,15 1,15 1,2 1,2 8800/ 5720 6610/ 4670 5290/ 3930 6670/ 4500 8800/ 5720 8360/ 5620
12 1,2 1,2 1,15 1,15 8360/ 5620 8800/ 5720 6610/ 4670 5290/ 3930 8360/ 5620 6610/ 4670
13 1,1 1,1 1,25 1,25 6670/ 4500 8830/ 6940 6670/ 4500 8360/ 5620 5290/ 3930 6610/ 4670
14 1,25 1,15 1,2 1,35 8830/ 6940 8360/ 5620 8360/ 5620 8800/ 5720 6610/ 4670 5290/ 3930
15 1,3 1,2 1,15 1,1 8800/ 5720 6670/ 4500 8830/ 6940 6610/ 4670 5290/ 3930 6610/ 4670
16 1,15 1,1 1,25 1,2 6670/ 4500 8830/ 6940 6610/ 4670 5290/ 3930 8360/ 5620 6610/ 4670

Окончание табл. А

1 2 3 4 5 6 7 8 9 10 11
17 1,2 1,15 1,1 1,25 8800/ 5720 6670/ 4500 5290/ 3930 6610/ 4670 8800/ 5720 8360/ 5620
18 1,1 1,2 1,2 1,35 8360/ 5620 5290/ 3930 6670/ 4500 8360/ 5620 6610/ 4670 6610/ 4670
19 1,25 1,1 1,15 1,1 8830/ 6940 8800/ 5720 5290/ 3930 6610/ 4670 8800/ 5720 6610/ 4670
20 1,3 1,15 1,25 1,2 8360/ 5620 8830/ 6940 6610/ 4670 5290/ 3930 8800/ 5720 6610/ 4670
21 1,15 1,2 1,1 1,15 5290/ 3930 6670/ 4500 8830/ 6940 6610/ 4670 5290/ 3930 6610/ 4670
22 1,2 1,1 1,2 1,25 6670/ 4500 8830/ 6940 6670/ 4500 8800/ 5720 6610/ 4670 5290/ 3930
23 1,1 1,15 1,15 1,35 8360/ 5620 8360/ 5620 8830/ 6940 6610/ 4670 5290/ 3930 6610/ 4670
24 1,25 1,2 1,25 1,1 6610/ 4670 6670/ 4500 6610/ 4670 5290/ 3930 8800/ 5720 6610/ 4670
25 1,3 1,1 1,1 1,2 6670/ 4500 8830/ 6940 5290/ 3930 6610/ 4670 8800/ 5720 6610/ 4670
26 1,15 1,15 1,2 1,15 8830/ 6940 5290/ 3930 6670/ 4500 6670/ 4500 6610/ 4670 6610/ 4670
27 1,2 1,2 1,15 1,25 8360/ 5620 8800/ 5720 5290/ 3930 6610/ 4670 8800/ 5720 6610/ 4670
28 1,1 1,1 1,25 1,35 6610/ 4670 8830/ 6940 6610/ 4670 5290/ 3930 8800/ 5720 6610/ 4670
29 1,25 1,15 1,1 1,1 6670/ 4500 6670/ 4500 8830/ 6940 6610/ 4670 5290/ 3930 6610/ 4670
30 1,3 1,2 1,15 1,2 8830/ 6940 8830/ 6940 6670/ 4500 8800/ 5720 6610/ 4670 5290/ 3930



Приложение Б

Варианты для задания №2. Оценка внутренней среды предприятия

Варианты

Фактор

Оценка / Вес
Рентабельность Оборудование и технология Рентабельность Квалификация производственного персонала Рентабельность Имидж Рентабельность
1 2 3 4 5 6 7 8
1 10/0,25 9/0,25 7/0,1 7/0,1 6/0,1 6/0,1 7/0,1
2 9/0,25 10/0,25 8/0,1 6/0,1 7/0,1 10/0,4 5/0,3
3 8/0,25 6/0,1 9/0,1 10/0,25 8/0,1 9/0,4 9/0,3
4 7/0,25 7/0,1 10/0,1 9/0,25 9/0,1 8/0,4 6/0,3
5 6/0,25 8/0,1 6/0,15 8/0,25 10/0,1 7/0,4 8/0,3
6 10/0,2 9/0,1 7/0,15 7/0,25 6/0,15 6/0,4 7/0,25
7 9/0,2 10/0,1 8/0,15 6/0,25 7/0,15 10/0,35 5/0,25
8 8/0,2 6/0,3 9/0,15 10/0,25 8/0,15 9/0,35 9/0,25
9 7/0,2 7/0,3 10/0,15 9/0,3 9/0,15 8/0,35 6/0,25
10 6/0,2 8/0,3 6/0,2 8/0,3 10/0,15 7/0,35 8/0,25
11 10/0,15 9/0,3 7/0,2 7/0,3 6/0,2 6/0,35 7/0,2
12 9/0,15 10/0,3 8/0,2 6/0,3 7/0,2 10/0,3 5/0,2
13 8/0,15 6/0,15 9/0,2 10/0,35 8/0,2 9/0,3 9/0,2
14 7/0,15 7/0,15 10/0,2 9/0,35 9/0,2 8/0,3 6/0,2
15 6/0,15 8/0,15 6/0,3 8/0,35 10/0,2 7/0,3 8/0,2
16 10/0,1 9/0,15 7/0,3 7/0,35 6/0,25 6/0,3 7/0,35
17 9/0,1 10/0,15 8/0,3 6/0,35 7/0,25 10/0,25 5/0,35
18 8/0,1 6/0,35 9/0,3 10/0,2 8/0,25 9/0,25 9/0,35
19 7/0,1 7/0,35 10/0,3 9/0,2 9/0,25 8/0,25 6/0,35
20 6/0,1 8/0,35 6/0,4 8/0,2 10/0,25 7/0,25 8/0,35
21 10/0,3 9/0,35 7/0,4 7/0,2 6/0,3 6/0,25 7/0,15
22 9/0,3 10/0,35 8/0,4 6/0,2 7/0,3 10/0,2 5/0,15
23 8/0,3 6/0,2 9/0,4 10/0,15 8/0,3 9/0,2 9/0,15
24 7/0,3 7/0,2 10/0,4 9/0,15 9/0,3 8/0,2 6/0,15
25 6/0,3 8/0,2 6/0,35 8/0,15 10/0,3 7/0,2 8/0,15
26 10/0,35 10/0,2 7/0,35 7/0,15 6/0,35 6/0,2 7/0,15
27 9/0,35 6/0,25 8/0,35 6/0,15 7/0,35 10/0,1 5/0,1
28 8/0,35 7/0,25 9/0,35 10/0,1 8/0,35 9/0,1 9/0,1
29 7/0,35 8/0,25 10/0,35 9/0,1 9/0,35 8/0,1 6/0,1
30 6/0,35 9/0,25 6/0,1 8/0,1 10/0,35 7/0,1 8/0,1



Приложение В

Варианты для задания №4. Расчёт параметров кратноритмичного потока

Варианты

Наименование показателей
Количество захваток Ритм работы бригады на земляных работах Ритм работы бригады на устройстве песчаного основания Ритм работы бригады на установке бортового камня Ритм работы бригады на устройстве бетонной подготовки Ритм работы бригады на асфальтировании покрытия
1 2 3 4 5 6 7
1 12 2 1 1 2 1
2 10 2 1 1 2 2
3 10 2 1 2 1 1
4 10 1 2 1 2 1
5 10 1 2 2 1 2
6 10 1 2 1 2 2
7 9 2 1 1 2 1
8 9 2 1 2 1 1
9 9 1 2 1 2 2
10 9 1 2 2 1 2
11 9 1 2 1 2 1
12 8 2 1 2 1 1
13 8 2 1 1 2 2
14 8 1 2 1 2 2
15 8 1 2 2 1 1
16 8 1 2 1 2 1
17 11 2 1 2 1 2
18 11 2 1 1 2 2
19 11 1 2 2 1 1
20 11 1 2 1 2 1
21 11 1 2 1 2 2
22 7 2 1 2 1 2
23 7 2 1 1 2 1
24 7 1 2 2 1 1
25 7 1 2 1 2 2
26 7 1 2 2 1 2
27 12 2 1 1 2 1
28 12 1 2 1 2 1
29 12 1 2 2 1 2
30 12 1 2 1 2 2

Приложение Г

Варианты для задания №5. Расчёт параметров неритмичных потоков



Варианты

Число захваток

 Номер бригады

Ритм работы бригад на захватках
    1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 9 10 11
1 8 1 2 3 2 1 2 1 3 2 2 1 2 2 1 1 2 2 1 1 2 1 3 3 3 2 3 2
2 7 1 2 3 2 3 2 3 3 3 1 2 1 2 1 2 1 3 2 2 1 1 2 2 1
3 8 1 2 3 3 3 3 2 3 2 1 2 1 1 3 2 2 1 1 3 1 2 2 2 1 2 1 2
4 7 1 2 3 1 2 1 3 3 3 2 3 2 2 1 1 2 1 2 2 2 1 1 3 2
5 8 1 2 3 3 3 3 2 1 1 1 2 1 2 3 2 2 2 1 1 3 2 3 1 2 2 1 2
6 7 1 2 3 1 2 1 3 3 3 2 1 1 2 2 1 2 3 2 2 1 2 1 3 2
7 8 1 2 3 3 3 3 2 1 2 2 2 1 2 1 1 1 2 1 2 3 2 3 1 2 1 3 2
8 7 1 2 3 1 2 1 3 3 3 1 3 2 2 2 1 2 1 1 2 1 2 2 3 2
9 8 1 2 3 2 2 1 1 3 2 3 3 3 2 1 2 3 1 2 2 1 1 1 2 1 2 3 2
10 7 1 2 3 1 2 1 3 3 3 2 1 2 1 3 2 2 1 1 2 2 1 2 3 2
11 8 1 2 3 3 3 3 1 3 2 2 2 1 2 1 1 1 2 1 2 3 2 3 1 2 2 1 2
12 7 1 2 3 1 2 1 3 3 3 2 1 1 2 2 1 2 3 2 1 3 2 2 1 2
13 8 1 2 3 2 1 2 2 2 1 3 3 3 2 3 2 1 2 1 2 1 1 3 1 2 1 3 2
14 7 1 2 3 1 3 2 1 2 1 2 3 2 3 3 3 2 1 1 2 2 1 2 1 2




Окончание табл. Г



1 2 3 4 5 6 7 8 9 10 11
15 8 1 2 3 1 3 2 2 3 2 3 3 3 2 1 1 2 2 1 2 1 2 3 1 2 1 2 1
16 7 1 2 3 2 3 2 3 3 3 2 1 1 2 2 1 1 2 1 2 1 2 1 3 2
17 8 1 2 3 3 3 3 2 3 2 2 2 1 2 1 1 1 3 2 2 1 2 1 2 1 3 1 2
18 7 1 2 3 1 2 1 3 3 3 2 3 2 2 2 1 2 1 1 1 3 2 2 1 2
19 8 1 2 3 2 2 1 1 2 1 3 3 3 2 3 2 1 3 2 2 1 1 3 1 2 2 1 2
20 7 1 2 3 2 1 2 2 2 1 1 3 2 3 3 3 2 3 2 2 1 2 2 1 1
21 8 1 2 3 2 1 2 1 3 2 2 2 1 3 1 2 3 3 3 2 3 2 2 1 1 1 2 1
22 7 1 2 3 1 3 2 2 1 2 1 2 1 3 3 3 2 2 1 2 1 1 2 3 2
23 8 1 2 3 1 3 2 3 1 2 3 3 3 2 1 1 2 2 1 2 1 2 1 2 1 2 3 2
24 7 1 2 3 2 1 2 3 3 3 1 2 1 2 2 1 2 1 1 1 3 2 2 3 2
25 8 1 2 3 3 3 3 1 3 2 2 2 1 2 1 1 1 2 1 2 3 2 2 1 2 3 1 2
26 7 1 2 3 1 3 2 3 3 3 2 1 1 2 2 1 2 3 2 2 1 2 2 1 2
27 8 1 2 3 2 1 1 1 2 1 3 3 3 2 3 2 2 2 1 1 3 2 2 1 2 3 1 2
28 7 1 2 3 1 2 1 2 1 1 2 3 2 3 3 3 1 3 2 2 2 1 2 1 2
29 8 1 2 3 2 1 2 2 3 2 2 1 1 1 3 2 3 3 3 2 1 2 2 2 1 3 1 2
30 7 1 2 3 2 3 2 1 3 2 1 2 1 2 1 1 2 2 1 3 3 3 2 1 2



Приложение Д

Варианты для задания №6. Матричный способ расчёта параметров ритмичных потоков



Варианты

Наименование показателей
Количество захваток Ритм работы бригады на земляных работах Ритм работы бригады на устройстве песчаного основания Ритм работы бригады на установке бортового камня Ритм работы бригады на устройстве бетонной подготовки Ритм работы бригады на асфальтировании покрытия
1 2 3 4 5 6 7
1 4 1 3 2 4 –
2 6 2 3 4 2 3
3 5 3 2 3 2 1
4 6 3 2 1 3 4
5 5 2 4 1 3 1
6 6 3 3 1 4 3
7 5 1 2 4 3 2
8 6 3 1 2 4 3
9 5 1 3 3 2 3
10 6 1 4 4 1 2
11 5 1 3 4 4 2
12 6 3 2 3 2 3
13 5 1 4 3 2 1
14 6 3 4 1 2 1
15 5 1 3 3 4 1
16 6 1 2 1 4 2
17 5 2 2 2 3 4
18 6 3 2 3 3 4
19 5 3 4 2 3 4
20 6 2 3 4 1 3
21 5 2 3 4 2 3
22 6 3 1 1 3 3
23 5 3 4 1 3 3
24 6 2 4 3 3 1
25 5 2 2 3 2 1
26 6 3 4 1 2 2
27 5 3 3 4 4 2
28 6 4 2 3 3 2
29 5 2 3 2 1 4
30 6 2 4 2 3 4


Приложение Е

Варианты для задания №7. Расчёт параметров неритмичных потоков

Варианты

Номер бригады

Числ-сть бригады, человек

Ритм работы бригад на захватках



Варианты

Номер бригады

Числ-сть бригады, человек

Ритм работы бригад на захватках
1 2 3 4 5   1 2 3 4 5
1 2 3 4 5 6 7 8   1 2 3 4 5 6 7 8
1 1 2 3 4 4 6 6 8 2 4 2 2 3 2 4 1 1 2 3 2 1 1 1 4     11 1 2 3 4 4 6 6 8 3 2 4 2 3 5 4 4 6 9 3 5 5 3 2 4 1 5 2 3
2 1 2 3 4 6 4 6 4 8 3 2 2 2 5 4 2 3 7 6 8 2 5 3 2 5 1 3 2   12 1 2 3 4 6 4 6 4 6 5 1 1 6 7 6 6 5 7 6 8 5 4 3 5 7 3 5 2
3 1 2 3 4 8 8 6 6 3 4 2 5 8 7 6 2 2 7 4 2 4 71 4 2 3 2 1   13 1 2 3 4 8 8 6 6 2 6 4 3 6 5 9 7 4 5 4 3 5 4 3 3 4 3 2 4
4 1 2 3 4 4 4 6 8 2 6 2 5 7 2 2 3 6 2 3 6 8 7 8 4 6 3 6 1   14 1 2 3 4 4 4 6 8 1 3 2 3 4 3 2 4 8 6 7 8 2 3 4 2 3 4 5 4
5 1 2 3 4 4 8 4 6 3 1 2 4 5 6 3 4 2 4 1 9 3 4 1 2 4 3 2 1   15 1 2 3 4 4 8 4 6 6 7 4 2 3 4 5 6 8 7 9 6 3 2 7 4 4 5 6 2
6 1 2 3 4 6 8 8 6 7 2 3 2 5 6 3 8 9 3 7 4 6 7 5 4 2 3 1 4   16 1 2 3 4 6 8 8 6 4 5 2 3 7 8 5 7 3 5 4 4 7 6 9 8 3 2 4 2
7 1 2 3 4 4 6 4 8 5 3 4 1 4 5 2 9 6 8 4 9 4 2 3 9 4 5 2 1   17 1 2 3 4 4 6 4 8 4 3 4 5 5 4 3 5 3 7 5 8 3 9 8 9 5 4 6 2
8 1 2 3 4 6 4 4 8 3 2 4 2 6 8 4 6 7 8 6 5 5 6 4 3 4 4 2 3   18 1 2 3 4 6 4 4 8 1 2 1 4 2 3 4 2 5 6 4 8 6 4 3 5 3 4 2 3
9 1 2 3 4 8 4 8 6 5 4 3 2 3 4 1 1 7 6 5 6 6 8 6 4 4 2 6 1   19 1 2 3 4 8 4 8 6 4 3 2 4 5 2 3 3 2 5 4 4 7 6 5 8 3 4 2 2
10 1 2 3 4 6 6 8 4 4 3 2 5 5 8 4 7 9 7 6 9 5 4 6 3 5 4 6 3   20 1 2 3 4 6 6 8 4 4 3 2 1 4 5 7 5 7 9 8 6 3 3 4 7 2 2 3 6

Окончание табл. Е

Варианты

Номер бригад

Числ-сть бригады, человек

Ритм работы бригад на захватках
1 2 3 4 5
1 2 3 4 5 6 7 8
21 1 2 3 4 4 6 6 8 2 3 2 4 5 3 4 6 7 7 6 8 5 4 3 2 3 3 2 4
22 1 2 3 4 6 4 6 4 3 2 4 2 4 5 6 3 7 7 6 9 5 3 4 4 4 5 2 3
23 1 2 3 4 8 8 6 6 2 3 2 2 3 4 5 6 4 5 6 7 5 7 9 5 6 5 2 1
24 1 2 3 4 4 4 6 8 6 5 3 3 7 7 6 6 9 7 9 5 4 6 3 2 6 3 2 4
25 1 2 3 4 4 8 4 6 2 5 4 4 5 2 3 1 4 7 7 4 4 1 3 2 2 3 4 2
26 1 2 3 4 6 8 8 6 3 2 3 6 3 4 6 6 4 5 9 8 3 4 3 2 7 6 2 3
27 1 2 3 4 4 6 4 8 2 1 2 3 1 3 2 2 7 9 8 5 2 2 3 3 2 1 1 1
28 1 2 3 4 6 4 4 8 5 4 2 6 5 4 3 4 7767 3 3 36 2 3 5 4
29 1 2 3 4 8 4 8 6 3 4 5 6 4 2 7 4 8 5 7 8 6 6 7 6 3 4 3 2
30 1 2 3 4 6 6 8 4 5 3 4 2 5 3 4 5 6 6 7 6 8 6 4 8 8 6 2 1



Приложение Ж

Варианты для задания №9. Определение задела в строительстве



Варианты

Наименование показателей

Количество строительства жилых зданий, шт.

Общая площадь жилых зданий, м2

Нормативный срок строительства одного здания, мес.

Сметная стоимость строительства жилых зданий, млн. руб.

План введения строящихся жилых домов в эксплуатации
I квартал, % II квартал, % III квартал, % IV квартал, %
1 2 3 4 5 6 7 8 9
1 8 48000 7 2880 25 25 25 25
2 6 36000 7 2160 15 30 30 25
3 5 30000 7 1800 25 30 30 15
4 6 42000 8 2520 30 30 25 15
5 8 56000 8 3360 15 25 30 30
6 6 30000 6 1800 25 25 25 25
7 5 25000 6 1500 15 30 30 25
8 6 24000 5 1440 25 30 30 15
9 5 20000 5 1200 30 30 25 15
10 7 35000 6 2100 15 25 30 30
11 5 35000 8 2100 25 25 25 25
12 6 18000 4 1080 15 30 30 25
13 5 40000 9 2400 25 30 30 15
14 6 48000 9 2880 30 30 25 15
15 8 40000 6 2400 15 25 30 30
16 7 42000 7 2520 25 25 25 25
17 5 45000 10 2700 15 30 30 25
18 6 54000 10 3240 25 30 30 15
19 5 50000 11 3000 30 30 25 15
20 8 32000 5 1920 15 25 30 30
21 5 15000 4 900 25 25 25 25
22 6 60000 11 3600 15 30 30 25
23 5 55000 12 3300 25 30 30 15
24 7 49000 8 2940 30 30 25 15
25 8 64000 9 3840 15 25 30 30
26 6 66000 12 3960 25 25 25 25
27 5 60000 12 3600 15 30 30 25
28 6 72000 12 4320 25 30 30 15
29 8 72000 10 4320 30 30 25 15
30 7 56000 9 3360 15 25 30 30

Приложение И

Варианты для задания №10. Нормирование продолжительности строительства методом интерполяции



Варианты

Наименование показателей

Количество этажей жилого дома, эт.

Общая площадь жилого дома, м2

Площадь встроенных помещений, м2

Характеристика жилого дома

Количество свай, шт

Район строительства
1 2 3 4 5 6 7
1 9 4850 172 Крупнопанельное 900 г. Н.Новгород
2 9 5180 195 Монолитное 280 Мурманская область
3 9 8060 276 Крупнопанельное 800 Магаданская область
4 9 9210 288 Монолитное 440 Якутия
5 9 10330 312 Кирпичное 500 Хабаровский край
6 9 11870 364 Монолитное 800 Амурская область
7 12 4850 1500 Крупнопанельное 1200 г. Н.Новгород
8 12 5180 1440 Монолитное 520 Мурманская область
9 12 8060 1200 Крупнопанельное 210 Читинская область
10 12 9210 2100 Монолитное 200 Приморский край
11 12 10330 2100 Кирпичное 860 г. Н.Новгород
12 12 11870 1080 Монолитное 400 Приморский край
13 16 6850 2400 Крупнопанельное 280 Хабаровский край
14 16 7180 2880 Монолитное 240 г. Москва
15 16 10060 2400 Крупнопанельное 1920 г. Н.Новгород
16 16 12210 2520 Монолитное 250 Амурская область
17 16 14330 2700 Крупнопанельное 270 г. Москва
18 16 16870 3240 Монолитное 240 Хабаровский край
19 22 8850 3000 Крупнопанельное 300 г. Н.Новгород
20 22 9180 1920 Монолитное 240 Приморский край
21 22 10060 900 Крупнопанельное 280 г. Москва
22 22 12210 3600 Монолитное 300 Якутия
23 22 14330 3300 Кирпичное 330 г. Н.Новгород
24 22 15870 2940 Монолитное 330 Якутия
25 30 18850 3840 Крупнопанельное 380 г. Москва
26 30 19180 3960 Монолитное 360 Приморский край
27 30 20060 3600 Крупнопанельное 1600 г. Н.Новгород
28 30 21210 4320 Монолитное 320 Амурская область
29 30 21330 4320 Монолитное 320 Хабаровский край
30 30 21870 3360 Крупнопанельное 360 г. Москва

Приложение К

Варианты для задания №11. Нормирование продолжительности строительства методом экстраполяции



Варианты

Наименование показателей
Количество этажей жилого дома, эт. Общая площадь жилого дома, м2 Характеристика жилого дома Район строительства
1 2 3 4 5
1 9 13610 Кирпичное Хабаровский край
2 9 14850 Крупнопанельное г. Н.Новгород
3 9 15180 Монолитное Мурманская область
4 9 18060 Крупнопанельное Магаданская область
5 9 19210 Монолитное Якутия
6 9 14330 Кирпичное Хабаровский край
7 12 11870 Монолитное Амурская область
8 12 14850 Крупнопанельное г. Н.Новгород
9 12 15180 Монолитное Мурманская область
10 12 18060 Крупнопанельное Читинская область
11 12 19210 Монолитное Приморский край
12 12 13330 Кирпичное г. Н.Новгород
13 16 18870 Монолитное Приморский край
14 16 19850 Крупнопанельное Хабаровский край
15 16 19180 Монолитное г. Москва
16 16 20060 Крупнопанельное г. Н.Новгород
17 16 22210 Монолитное Амурская область
18 16 24330 Крупнопанельное г. Москва
19 22 16870 Монолитное Хабаровский край
20 22 18850 Крупнопанельное г. Н.Новгород
21 22 19180 Монолитное Приморский край
22 22 20060 Крупнопанельное г. Москва
23 22 22210 Монолитное Якутия
24 22 24330 Крупнопанельное г. Н.Новгород
25 30 25870 Монолитное Якутия
26 30 28850 Крупнопанельное г. Москва
27 30 29180 Монолитное Приморский край
28 30 23060 Крупнопанельное г. Н.Новгород
29 30 22210 Монолитное Амурская область
30 30 24330 Крупнопанельное Хабаровский край

Приложение Л
