Задание 15-16

магистры 2 семестр, 2019/2020уч.год

Исходные данные

Для энергосистемы, с большой долей ТЭЦ, определить наиболее оптимальные способы получения пиковой мощности, при покрытии графика электрических нагрузок. В составе энергосистемы ТЭЦ мощностью 1000 МВт, с турбинами Т-250-240, число блоков Z=4.

График нагрузки энергосистемы представленный на рис.1., имеет два пика нагрузки: утренний и вечерний. Для упрощения расчетов и утреннего и вечернего максимума нагрузки принять равными. Рассмотреть возможность использования для покрытия нагрузки двух способов получения пиковой мощности:

Задание 15

1. Ограничение тепловой нагрузки теплофикационных отборов блоков с турбинами Т-250-240, с одновременной передачей ее на специально устанавливаемые ПВК;

Задание16.

2. Установка специальных пиковых мощностей в виде ГТУ.

Выбор оптимального способа провести на основании сравнения приведенных затрат по каждому из вариантов. Расчеты провести для различной продолжительности времени пиковых нагрузок и разной стоимости топлива. Построить зависимость изменения приведенных затрат от продолжительности пиковых нагрузок и от стоимости топлива, для разных способов получения пиковой мощности.

Задание 15

Рассчитать приведенные затраты для условий, приведенных в таблице 1.

При расчетах принять следующие исходные данные:

- для реализации режима ограничения тепловой нагрузки на блоках Т-250 предусматривается установка дополнительных пиковых водогрейных котлов;

- удельные расходы топлива на получение пиковой энергии за счет ограничения тепловой нагрузки принять на основании рис.3. По зависимостям приведенным на рис.2 определить величину снижения тепловой нагрузки отборов и соответственно величину устанавливаемой дополнительной мощности ПВК. Принять, что все теплофикационные агрегаты увеличивают мощность равномерно.

Методические указания к расчёту задания 15

Прирост мощности каждого энергоблока с теплофикационными турбинами определяется по выражению:

Дополнительные приведенные затраты топлива связанные с получением пиковой мощности от ТЭЦ равны топливным затратам и доли приведенных затрат на увеличение мощности ПВК.

DQ-снижение отпуска тепла из отборов одной турбины, при получении дополнительной мощности DN.

Q_н^р-низшая теплотворная способность условного топлива 7000ккал/кг.

Q_пвк=DQ·Z-суммарная мощность всех дополнительных ПВК, Гкал/час.

k_пвк- удельные капиталовложеня в пиковые водогрейные котлы, $/Гкал.

h_ПВК=0,9- КПД ПВК, принять для всех вариантов одинаковый.

Z-число энергоблоков на ТЭЦ.

Задание 16

Расчет приведенных затрат в установку пиковых ГТУ производится по приведенной ниже формуле. Дополнительными затратами топлива на пуск ГТУ пренебречь.

(2)

Здесь:

- соответственно, нормативный коэффициент приведения капиталовложений в энергетике и амортизационный (Ен=0,13; Еа=0,08)

- число дней использования пиковой нагрузки с замещением тепловой нагрузки отборов ПВК в течение года не превышает n=100дне.

k_гту-удельные капиталовложения в ГТУ, $/кВт.

Обратить особое внимание на выполнение расчетов в одной системе единиц.

Варианты задания

Варианты	1	2	3	4	5	6	7	8	9	10
	1	2	1,5	1,8	2	1	2	1,5	1,8	2
	5	4	5	4,2	6	5	4	5	4,2	6
, г.у.т./кВт·ч	380
, $/кВт	450
, $/т.у.т.	70
	80
kпвк, $/Гкал/ч	50000					40000
, МВт	80					120

Варианты	11	12	13	14	15	16	17	18	19	20
	1	2	1,5	1,8	2	1	2	1,5	1,8	2
	5	4	5	4,2	6	5	4	5	4,2	6
, г.у.т./кВт·ч	390
, $/кВт	430
, $/т.у.т.	65
	75
kпвк, $/Гкал/ч	47000					40000
, МВт	50					150

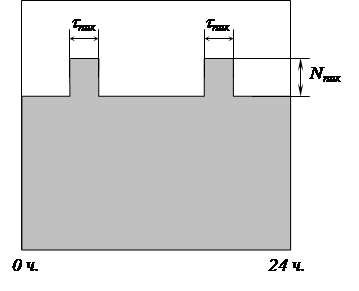

Рис.1. График изменения электрической нагрузки станции.

В г/квт.ч

DN,МВт

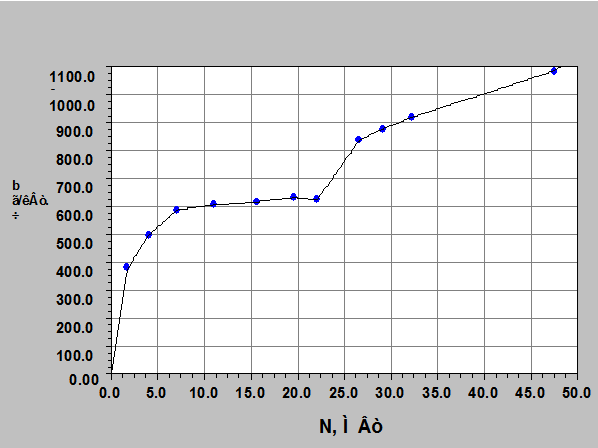

Рис.3. Изменение удельного расхода топлива от прироста пиковой мощности теплофикационной турбины.

DQ,МВт

DN,МВт

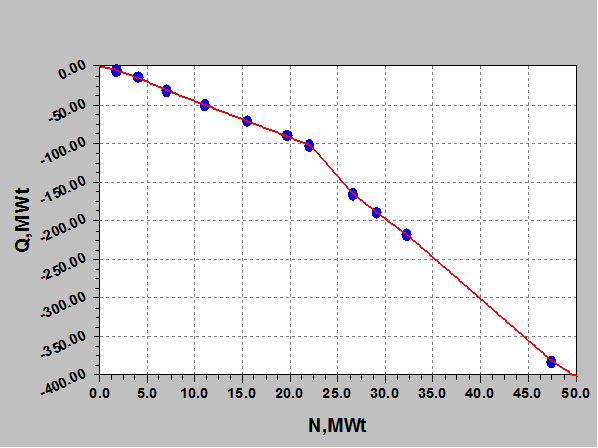

Рис.2. Уменьшение отпуска тепла из отборов турбины от величины прироста пиковой мощности.
