3 Виды сварных соединений
В зависимости от характера сопряжения свариваемых деталей различают следующие виды сварных соединений:
• стыковые соединения;
• угловые соединения;
• тавровые соединения;
• нахлесточные соединения;
• торцовые соединения.

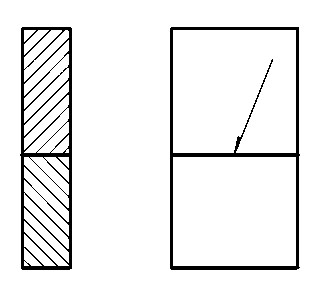

Стыковым соединением (С) называется сварное соединение двух деталей, примыкающих друг к другу торцевыми поверхностями и размещенных на одной поверхности или в одной плоскости(рис.3,а).

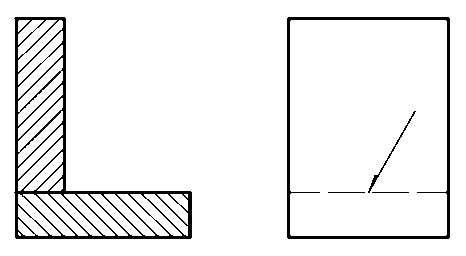

Угловым соединением (У) называется сварное соединение двух деталей, размещенных под углом и сваренных в месте примыкания их краев (рис.3,б).
а
б
в
г
д

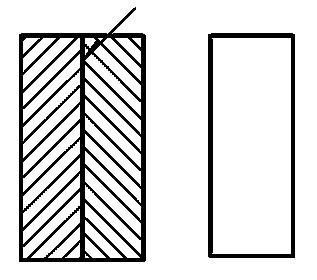

Рисунок 3– Виды сварных соединений: а-стыковое; б- угловое; в- тавровое; д- нахлесточное: д- торцовое.

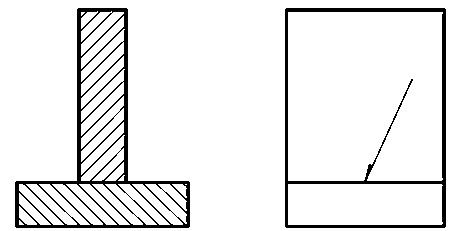

Тавровым соединением (Т) называется сварное соединение, в котором торец одной детали примыкает под углом и присоединен к боковой поверхности другой детали (рис.3,в).

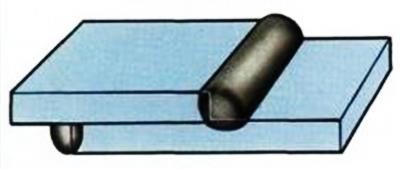

Нахлесточным соединением (Н) называется сварное соединение параллельно размещенных и частично перекрывающихся деталей(рис.3,г).
Торцовым соединением называется такое сварное соединение, в котором боковые поверхности деталей примыкают друг к другу(рис.3,д).
4 Изображения швов сварных соединений
Условные обозначения и изображения швов сварных соединений на чертежах устанавливает ГОСТ 2.312-72.
а б
в г
Рисунок 4– Образец изображения швов сварных соединений. Независимо от способа сварки швы сварных соединений изображают:

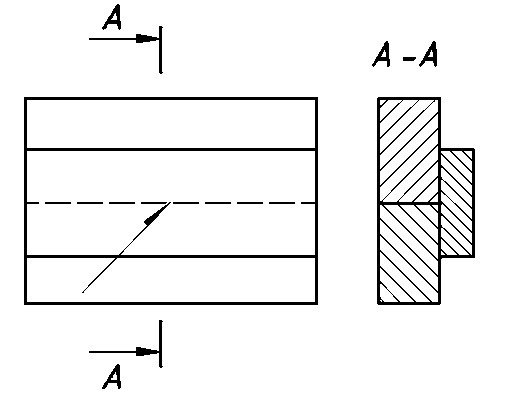

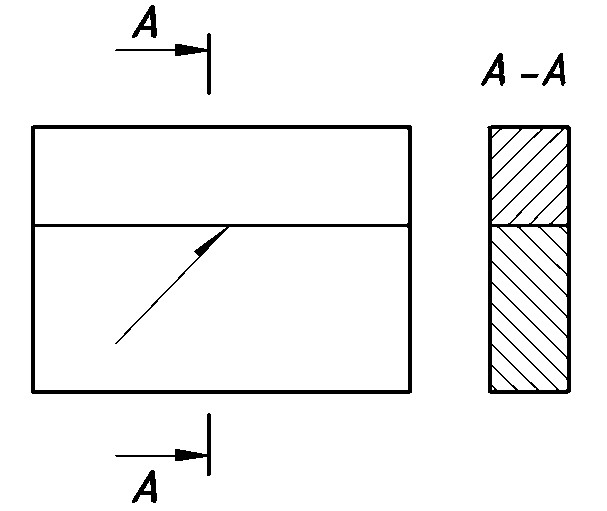

видимые - сплошной основной линией (рис.4,а); невидимые – штриховой линией (рис.4,б).

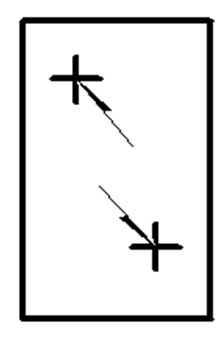

Видимую сварную точку независимо от способа сварки условно изображают знаком «+» (рис.4, г), который выполняют сплошными линиями
(рис.4,д). Невидимые одиночные точки не изображают.
2.5 Условные обозначения швов сварных соединений
в а б

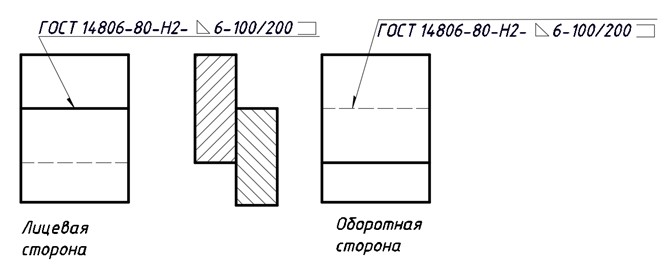

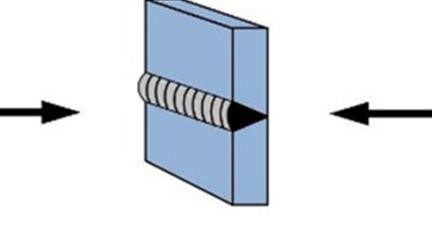

Рисунок 5– Образец схемы нанесения условного обозначения сварного шва Условное обозначение шва наносят:
- над полкой линии-выноски, проведенной от изображения шва с лицевой стороны (рис.5,б);
- под полкой линии-выноски, проведенной от изображения шва с оборотной стороны (рис.5,в).
2.6 Структура условного обозначения стандартного сварного шва

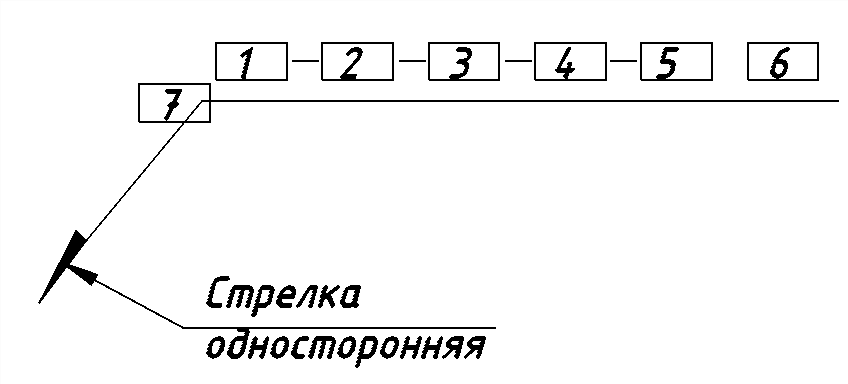

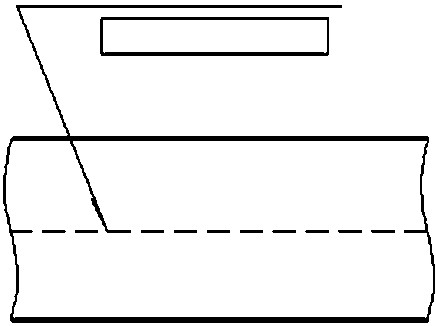

Условное обозначение сварного шва выполняют по ГОСТ 2.312-80. Для указания места расположения шва применяют линию-выноску с односторонней стрелкой, которая вычерчивается сплошной тонкой линией толщиной S/2 – S/3 (рис.6). Надпись выполняется шрифтом на номер больше, чем шрифт размерных чисел на этом же чертеже.
Рисунок 6– Образец выполнения условного обозначения сварного шва
Структура обозначения сварных швов:
1 – обозначение стандарта на типы и конструктивные элементы швов;
2 – буквенно-цифровое обозначение шва по стандарту;
3 – условное обозначение способа сварки согласно стандарту (допускается не указывать);
4 – знак
и размер катета шва;
5 – параметры для прерывистых швов (табл.1); 6,7 – вспомогательные знаки (табл.1).
Пример условного обозначения шва нахлесточного соединения без скоса кромок, двустороннего, прерывистого с цепным расположением, выполняемого ручной дуговой сваркой по замкнутой линии (длина провариваемого участка – 100 мм, шаг – 200 мм; шов по незамкнутой линии) приведен на рисунке 7.

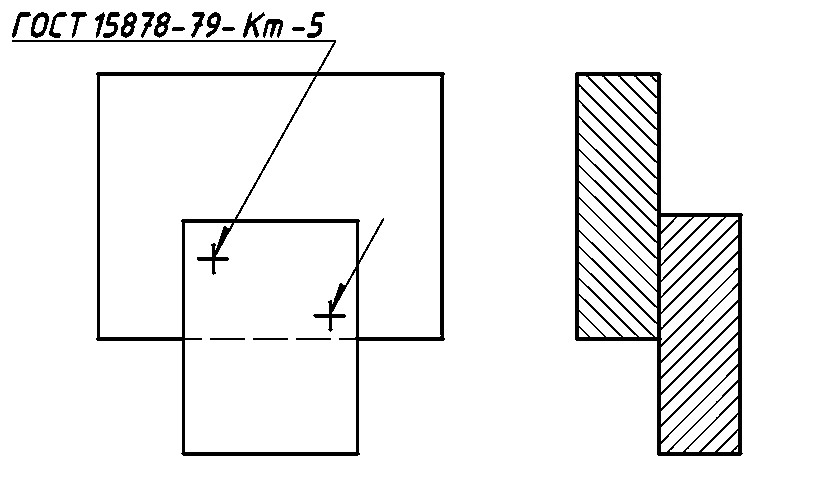

Пример условного обозначения одиночной сварной точки нахлесточного соединения, выполняемого контактной точечной сваркой приведен на рисунке 8.
Расчетный диаметр точки 5 мм.

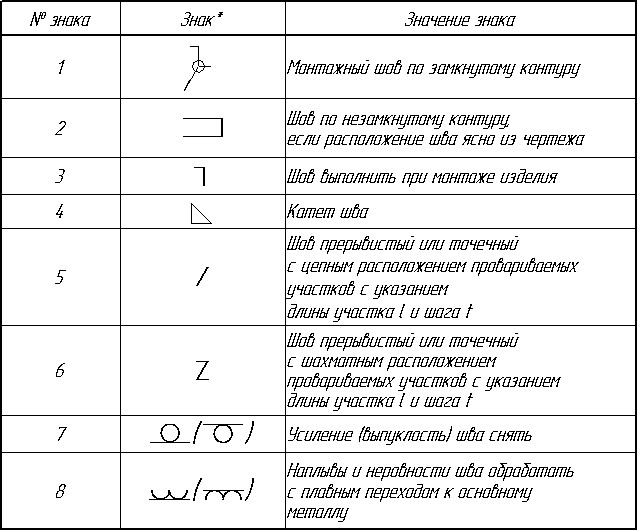

Таблица 1- Условные обозначения типа сварного шва
Рисунок 7– Образец условного обозначения сварного шва.
Рисунок 8– Образец условного обозначения одиночной сварной точки
