Уважаемые студенты. Внимательно изучите лекционный материал.
Задание:
1) Выполните рис.3 Типы сварных соединений.
2) Выполните таблицу 1. Условные обозначения типа сварного шва.
3) Выполните рис. 7. Условное обозначение сварного шва.
4) Выполните рис. 8. Условное обозначения одиночной сварной точки вычертить идеально.
1 Общие сведения сварных соединений
Сварные соединения образуются путём местного нагрева деталей в зоне сварки. Наибольшее распространение получили электрические виды, основными из которых являются дуговая и контактная сварка.
Сварные соединения являются наиболее распространёнными из неразъёмных соединений. Металл соединяемых сваркой деталей – основной; металл, предназначенный для введения в сварочную ванну в дополнение к расплавленному основному, называется присадочным; переплавленный присадочный металл, введённый в сварочную ванну, называется наплавленным.
Участок соединения, образовавшийся в результате кристаллизации металлической сварочной ванны, называется сварным швом.
Достоинства сварного соединения:
- невысокая стоимость соединения, благодаря малой трудоёмкости и простоте сварного шва;
-сравнительно небольшая масса;
- сечение детали не ослабляется отверстием; - герметичность автоматизации процесса сварки.
Недостатки сварного соединения:
- появление коробления, остаточных напряжений после сварки;
- недостаточная надёжность при вибрационных ударных нагрузках.
- трудность контроля качества; - квалификация рабочего.
2 Классификация сварных швов
1. По внешнему виду:
• вогнутые (они же ослабленные);
• выпуклые (они же усиленные); нормальные (они же плоские).

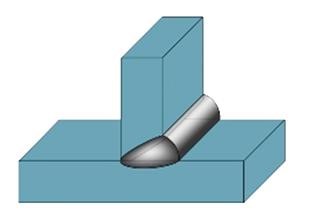

2. По типу исполнения встречаются: односторонние (рис. 1,а); двусторонние. (рис. 1,б).
а б
Рисунок 1 – Образец выполнения сварных швов по типу выполнения.
3. По количеству проходов: многопроходные; однопроходные.
4. По количеству слоев:
• многослойные (при сварке толстых металлов);
• односторонние.
5. По протяженности:
• точечные швы (их создают при помощи контактной сварки);

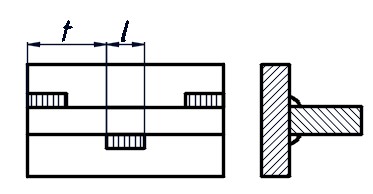

• двусторонние шахматные (рис. 2,а);

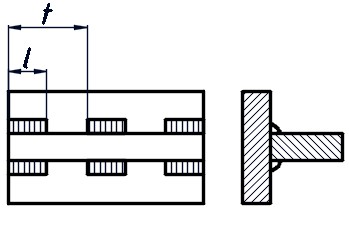

• двусторонние цепные (рис. 2,б);
• односторонние прерывистые;
• односторонние непрерывные (рис. 1,а).
а б
Рисунок 2– Образец выполнения сварных швов по протяженности.
6. Типы сварных швов по направлению усилия воздействия:
• лобовой (поперечный) – усилие осуществляется перпендикулярно;
• фланговый (продольный) – усилие проводится параллельно шву;
• косой – усилие осуществляется под углом;
• комбинированный — сочетает в себе фланговую и лобовую разновидность.
7. Виды сварочных швов и соединений по пространственному положению:
• нижний;
• горизонтальный;
• вертикальный;
• потолочный;
• полугоризонтальный;
• полувертикальный;
• полупотолочный;
• в лодочку.
8. По своим функциям и назначению категории сварочных швов:
• герметичные;
• прочные;
• прочно-плотные.
9. По ширине:
• уширенные – делаются при помощи поперечных колебательных движений электрода;
• ниточные – ширина шва которых практически не превышает величину диаметра сварочного электрода.
