7. Трактористы должны получить целевой инструктаж о порядке передвижки буровой установки.
8. Во время передвижения вышки и блоков нахождение работников, не связанных с данной работой, на расстоянии меньшем, чем высота вышки плюс 10 м., запрещается. При передвижении блоков запрещается также нахождение людей вблизи тяговых и страховых канатов и ходовых частей тракторов.
9. После передачи буровой установки к передвижке и принятия ее к производству работ ответственным представителем от цеха вышкомонтажных работ (ЦВР), передвижка буровой установки осуществляется только под руководством ответственно лица от ЦВР.
10. По окончанию работ привести в порядок рабочее место. Приспособления, инструмент убрать и уложить в отведенное для них место.
11. Ознакомить принимающего смену со всеми изменениями и неисправностями в работе оборудования, которые происходили в течение смены.
3.4 Электробезопасность
Стекание тока в землю происходит при помощи проводников электрического тока. Ими выступают специально установленные заземлители корпусов электроустановок, случайно упавшие на землю поврежденные электрические провода, электропроводные опорные части оборудования, установленного на землю.
Это сопровождается образованием в грунте, потенциала, величина которого убывает с увеличением расстояния от места стекания тока.
В соответсвии с рабочим документом об временных правилах защиты от проявления статического электричества на производственных установках и сооружениях нефтяной и газовой промышленности РД 39-22-113-78 и государственным стандартом РФ «Системы уравнивания потенциалов, заземлителей. Заземляющих проводников» ГОСТ Р 58882-2020, правилами устройства электроустановок (ПЭУ) от 2002 г., приказ Минэнерго России и методических указаний по расчету заземляющего устройства [9] произведу расчет заземляющего устройства.
Необходимые характеристики для расчета: материал – черная сталь; длина электрода 2,2 м., диаметр 0,16 м., глубина в грунте 1 м. Сопротивление почвы (песок)
- приму 500 Ом*м;
- допустимое сопротивление заземления менее 15 Ом;
- коэффициент сезонности 1;
- коэффициент экранирования труб 0.48;
– длина соединительной полосы, м;
– ширина соединительной полосы, 0.05 м;
коэффициент экранирования полосы, 0.27; расстояние между трубами 2.2 м.
(3.1)
= 133 Ом*м
2. Необходимое число электродов найду из форму 3.2.
(3.2)
= 18.48 ≈ 19
3. Сопротивление соединительной полосы по формуле
(3.3)
3.1 Длина соединительной полосы
(3.4)
4. Общее заземление контура;
(3.5)
Ом

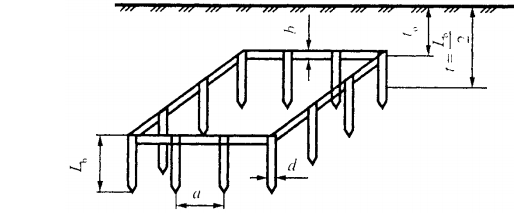

Рис 3.1. Схематический вид на размещение заземлителя в грунте
Рис 3.2. Пример схемы размещения заземлителей при контурном заземлении
После спуска и цементирования кондуктора на глубине 990 метров он будет выполнять роль заземлителя для буровой установки.
3.5 Мероприятия по обеспечению освещённости рабочих мест
В соответствие с постановлением Главного государственного санитарного врача РФ об утверждении санитарных правил и норм СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и безвредности для человека факторов среды обитания», ФЗ «ПБНиГП» и СП 52.13330.2016 «Естественное и искусственное освещение» произведу расчет необходимого количества ламп накаливания и газоразрядных трубок низкого давления для освещения рабочих помещений.
Для освещения блока насосов следует применять лампы накаливания во взрывозащитном исполнение. Количество ламп накаливания найду из формулы 3.6.
N =S*Ен*z*Кз /(
*Ф) (3.6)
где Ф- световой поток, лм; Ен- нормативное значение освещенности, л; Кз- коэффициент запаса, м2; z - коэффициент неравномерности освещения;
-коэффициент использования светового потока, зависящий от индекса помещения и коэффициента отражения поверхности; S - площадь которую необходимо осветить.
Вертикальное расстояние от лампы до рабочей поверхности H, принимаю за 5 м.
1. Индекс геометрической характеристики помещения
I= A*В /((н*(А+В)) (3.7.)
А – ширина помещения равна 6 метрам; B – длина помещения равна 10 метрам.
I= 6*10 / ((5*(6+10)) = 0.93
Коэффициент отражения поверхности в помещении, блока насосного, составит: (потолок)
п=70%, (стен)
ст=50%, (пола) -
рп=30%, (усредненный коэффициент использования)
=50%.
2. Количество лампы накаливания.
Для освещения данного помещения, учитывая ГОСТ 22-3977 «Лампы накаливания общего назначения» (действует частично), приму лампу накаливания Г230-240-500-1: световой поток 6480 люмен; мощность 450 Вт.
N =60*200*1,0 *1,5/(0.5*6480) = 5,55
6
Следовательно, для освещения помещения достаточно будет использовать 6 ламп накаливания в взрывозащитном исполнении.

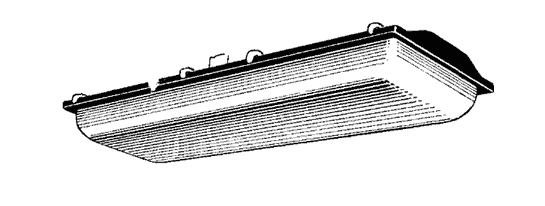

Для освещения помещения вагон-рации на буровой следует применять люминесцентные лампы. Рассмотрю в данном случае офисный светильник ПВЛ-1. Общий вид офисного светильника представлен на рис. 3.3.
Рисунок 3.3. общий вид на ПВЛ-1.
Помещение вагон рации имеет следующие характеристики: A – 6 м; B – 2 м; Высота лампы до рабочей поверхности 2,2 м; коэффициент отражающей поверхности потолка - п=70% , стен ст=50%, расчетной поверхности пола - рп=10%, =50%.
1. Индекс геометрической характеристики помещения
I= 6*2 / ((2,2*(6+2)) = 0,68
2. Количество люминесцентных ламп.
В соответствие с ГОСТ 6825-91 с изм., на 2009г., «Лампы люминесцентные трубчатые» приму для расчетов люминесцентную трубку G-13: световой поток 4700 люмен; мощность 85 Вт.
N =18*300*1,0 *1,5/(0.5*4700) = 3,7 4
Следовательно, для освещения помещения достаточно будет использовать 4 газоразрядные трубки низкого давления – 2-ва офисных светильника ПВЛ-1.
3.6 Безопасность жизнедеятельности в чрезвычайных ситуациях.
Самой распространённой аварией при строительстве скважин является аварии связанные с газонефтеводопроявлениями (ГПВП) из пластов коллекторов. Факторы, по которым они происходят следующие: технологические и геологические.
Технологические факторы связанные в общем с тем, что организации отходят от принятых рабочем проектом операций. То есть, это уменьшение плотности жидкости, которое приводит к уменьшению забойного давления ниже пластового или наоборот ее увеличение, которое ведет к поглощению большого кол-ва раствора и как следствие уменьшению высоты столба жидкости над пластом – уменьшению забойного давления.
Геологические факторы в общем случае связанны с особенностями порового давления на месторождении. Иногда на месторождениях возможно вскрытие локальных структур, которые находятся под большим поровым давлением, чем ожидалось проектом бурения. Как следствие происходит выделение нефть, газа или жидкости на поверхность.
Самую большую опасность представляют открытые фонтаны. Они являются развитым продолжением ГНВП. Их появление возможно если первый уровень защиты и второй уровень защиты на буровой были прорваны. Время на ликвидации открытых фонтанов может достигать годы, а одним из последствий может быть выведение из строя буровой установки.
Для ликвидации ГНВП в случае его появления применяют метод «Бурильщика». Суть технологии заключается в том, что глушение скважины осуществляется в два этапа.
На первом этапе из скважины вымывается пластовый флюид, для этого используется текущий буровой раствор. На втором этапе осуществляется замещение не утяжеленной промывочной жидкости жидкостью глушения с расчетной плотностью.
Контроль и поддержание забойного давления достигается за счет поддержания постоянного избыточного давления в бурильных трубах или кольцевом пространстве. Формула 3.8. необходимое давление циркуляции.
избыточное давление циркуляции;
– гидравлическое сопротивление на уровне 30% от максимальной производительности.
=
+
(3.8)
Плотность жидкости глушения определяют по формуле 3.9.
– плотность промывочной жидкости в скважине;
– плотность жидкости глушения; H – вертикальная глубина скважины.
(3.9.)
Колличество времени, которое необходимо для совершения полного цикла циркуляции соответсвует колл-ву времени, которое необходимо насосу для заполнения бурильной колонны и заколонного пространства скважины. По формуле 3.10. находится кол-во ходов насоса необходимое для замещения бурового раствора в бурильной колонне.
– объем бурильной колонны;
– объем подачи раствора за 1 ход насоса.
=
(3.10.)
Количество времени для замещения жидкости в законном пространстве находят аналогично формуле 3.10.
После совершения необходимого для заполнения кольцевого пространства ходов насоса и выхода поступившего флюида на устье скважины через дроссель, необходимо остановить процесс глушения, и закрыв скважину снять показания на индикаторах давления в бурильной колонне и кольцевом пространстве. В случае если давления в колонне и затрубном пространстве одинаковы, то приступают к второму этапу метода «Бурильщик».
Второй этап глушения разделен на 2 стадии. Первая стадия – заполнения жидкостью глушения бурильной колонны от устья до долота, во второй стадии осуществляется заполнение кольцевого пространства от забоя до устья.
В процессе второй стадии поддерживается конечное давления циркуляции с учетом гидравлических сопротивлений жидкости глушения, расчет осуществляется по формуле 3.11.
=
(3.11.)
После выхода жидкости глушения на устье скважины, процесс глушения останавливается, устье скважины остается герметизированным, проводят наблюдение за избыточными давлениями.

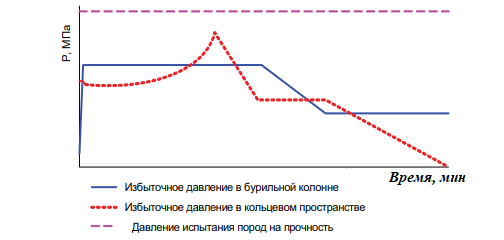

Процессы, происходящие в скважине, схематично представлены на рисунке 3.4.
Рис. 3.4. График изменения давлений в скважине при глушении ГНВП методом «Бурильщика»
Проведу расчет теоретического ГНВП методом «Бурильщика». В заколонное пространство скважины поступил флюид объемом 10 м3. Плотность раствора 1090 кг/м3; плотность флюида 800 кг/м3; давление циркуляции равно 13,5 МПа; Величина избыточного давления на устье скважины 1 МПа; глубина скважины 2960 метров.
