Палеогеновая система (P2)
Палеогеновая система включает в себя породы талицкой, люлинворской, атлымской, новомихайловской и туртасской свит. Первые три представлены морскими отложениями, остальные - континентальными.
Талицкая свита сложена толщей глин темно-серых, участками алевритистых. Встречаются перитизированные растительные остатки и чешуйки рыб. Толщина свиты 125-146 м.
Люлинворская свита представлена глинами желтовато-зелеными, в нижней части разреза часто опокоидные с прослоями опок. Толщина свиты 200-363 м.
Тавдинская свита завершающая разрез морского палеогена выполнена глинами серыми, голубовато-серыми с прослоями алевролита. Толщина свиты 160-180 м.
Атлымская свита сложена континентальными аллювиально-морскими отложениями, состоящими из песков, серых до белых, преимущественно кварцевыми с прослоями бурого угля, глин и алевролитов. Толщина свиты 50-60 м.
Новомихайловская свита - представлена неравномерным переслаиванием песков, серых, мелкозернистых, кварцево-полевошпатовыми с глинами и алевролитами серыми и коричневато-серыми с прослоями песков и бурых углей. Толщина свиты не превышает 80 м.
Туртасская свита состоит из глин и алевролитов зеленовато-серых, тонкослоистых с прослоями диатомитов и кварцево-глауконитовых песков. Толщина свиты 40-70 м.
Четвертичная система (Q)
Присутствует повсеместно и представлена в нижней части чередованием песков, глин, суглинками и супесями, в верхней - болотными и озерными фациями - илами, суглинками и супесями. Общая толщина составляет 70-100 м.
1.5. Тектоника
Западно-Сибирская плита (ЗСП) представляет собой молодой комплекс земной коры в виде огромной зоны прогибания, в котором выделено три структурных этажа (снизу вверх): складчатый палеозойско-допалеозойский, параплатформенный (промежуточный) и осадочный мезозойско- кайнозойский. Толщина осадочного чехла возрастает от районов обрамления впадины к центру до 8 - 9 км, залегающего несогласно на гетерогенном фундаменте.
В региональном тектоническом плане Приобское месторождение, согласно тектонической карте центральной части Западно-Сибирской плиты (главный редактор В. И. Шпильман 1998 г.), расположено во Фроловской впадине между Сырьегайской террасой и Тундринской седловиной.
Амплитуда антиклинальных структур по нижним горизонтам чехла достигает 100- 150 м. Вверх по разрезу амплитуда локальных поднятий заметно сокращается и наблюдается уменьшение амплитуды тектонических нарушений, развитых в нижней части осадочного чехла, вплоть до полного их затухания в неокомских отложениях. Из чего следует, что первостепенную роль при формировании юрского комплекса играл тектонический фактор.
В меловое время первостепенное значение приобретают условия осадконакопления. Современный структурный план доюрского основания изучен по отражающему горизонту «А». На структурной карте по отражающему горизонту «А» находят отображение все структурные элементы. Современный структурный план юрских отложений изучен по горизонтам «Б» и «Т2». Наиболее достоверной и информативной картой является структурная карта по опорному отражающему горизонту«Б».
Анализ схемы изопахит толщи Б - А свидетельствует о юрском времени заложения всех структур. Перекрывающие фундамент отложения нижней юры резко сокращается вплоть до полного выклинивания на его выступах. Наличие подобных зон дает основание для поисков стратиграфических ловушек углеводородов.
По отражающему горизонту «Д», приуроченному к кровле быстринской пачки прослеживаются Приобское куполовидное поднятие, Западно-Приобское малоамплитудное поднятие, Западно-Сахалинская, Новообская структуры. Все вышеуказанные особенности подтверждаются при изучении структурных карт по различным горизонтам. В качестве опорных поверхностей принимались кровли черкашинской свиты, быстринской пачки, алымской, викуловской, ханты-мансийской, уватской, кузнецовской, березовской, ганькинской и талицкой свит. По кровле викуловской, ханты-мансийской и уватской свит структурный план, в основном, сохраняется. Для описываемых выше структур так же, как и в целом для структур Западно- Сибирской плиты, свойственен унаследованный характер развития с постепенным выполаживанием тектонических элементов вверх по разрезу.
По кровле березовской, ганькинской и талицкой свит Приобская структурная зона представляет собой пологую моноклиналь, погруженную в восточном направлении. На фоне общего погружения выделяются малоамплитудные Приобское и Ханты-Мансийское локальные поднятия. Результаты эксплуатационного бурения на левобережье месторождения в пределах лицензионного блока ОАО «ЮНГ» не внесли кардинальных изменений в представления о структурно - тектоническом строении месторождения. В пределах площади бурения наметилась лишь детализация структурного плана, т.е. появилась возможность условного выделения сугубо локальных малоамплитудных куполков по кровле продуктивных пластов и основных реперных (маркирующих) горизонтов.

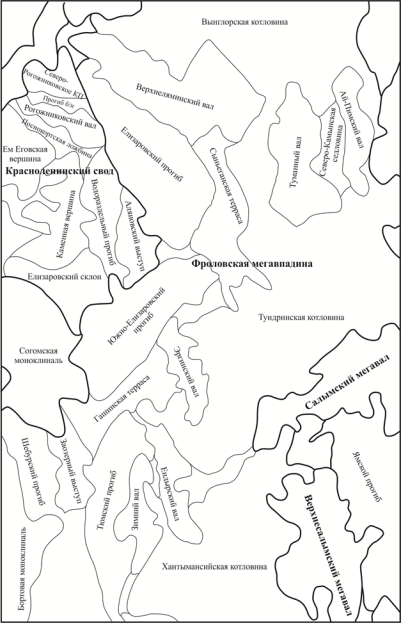

Рисунок 3. Схематическая тектоническая карта Фроловской впадины
Современный структурный план доюрского основания изучен по отражающему горизонту «А». На структурной карте по отражающему горизонту «А» находят отображение все структурные элементы. В юго-западной части района - Селияровское, Западно-Сахалинское, Светлое поднятия. В северо-западной части - Восточно-Селияровское, Крестовое, Западно-Горшковское, Южно-Горшковское, осложняющие восточный склон Западно-Лемпинской зоны поднятия.
В центральной части - Западно-Сахалинский прогиб, восточнее его Горшковское и Сахалинское поднятия, осложняющие соответственно Средне-Ляминский вал и Сахалинский структурный нос.
По отражающему горизонту «Д», приуроченному к кровле быстринской пачки прослеживаются Приобское куполовидное поднятие, Западно-Приобское малоамплитудное поднятие, Западно-Сахалинская, Новообская структуры.
На западе площади оконтуривается Ханты-Манийское поднятие. Севернее Приобского поднятия выделяется Светлое локальное поднятие. В южной части месторождения в районе скв. 291 условно выделяется Безымянное поднятие. Восточно-Селияровская приподнятая зона в исследуемом районе оконтуривается не замкнутой сейсмоизогипсой - 2280 м. Вблизи скв.606 прослеживается малоамплитудная изометричная структура.
Селияровская площадь покрыта редкой сетью сейсмических профилей, на основе которой можно условно прогнозировать положительную структуру. Селияровское поднятие подтверждается структурным планом по отражающему горизонту «Б». В связи со слабой изученностью западной части площади, сейсморазведкой, севернее Селияровской структуры, условно, выделяется куполовидное безымянное поднятие.
1.6. Основные данные для разработки проекта
Для начала проектирования горизонтальной скважины на Приобском нефтяном месторождении, необходимо внести основные данные в таблицу №1.
Таблица 1. Основная характеристика для проектирования скважины
| Наименование данных | Значение (величина) |
| Месторождение | Приобское месторождение |
| Расположение | ХМАО-Югры, Тюменской области, Сургутский район. |
| Номер скважины | №119 |
| Назначение скважины | Эксплуатация пласта АС10-11 с целью добычи нефти |
| Вид скважины | Горизонтальный |
Вывод: В общей части бакалаврской работы рассматривается геологическая часть месторождения, на котором планируется строительство скважины №119.
Запасы нефти данного месторождения по запасам относятся к категории уникальных. Максимальная мощность рассматриваемого пласта достигает 20 метров.
II . Проектная часть
2.1. Выбор и обоснование способа бурения.
Основные требования определяются приказом федеральной службы по экологическому, технологическому и атомному надзору от 15 декабря 2020 года N 534, документом «Правила безопасности в нефтяной и газовой промышленности». Им устанавливаются основные минимальные требования к проектированию всех типов скважин на суше и море. Задача данного документа стандартизировать подходы к проектированию строительства скважин с целью минимизация экономических затрат и исключения возможных осложнений и аварий при строительстве.
Важным критерием выбора способа бурения является экономически выгодная технология бурения, благодаря которой достигаются высокие механические скорости.
Суммируя вышеизложенное, бурение скважины №119 на Приобском месторождении будет проводиться турбинно-роторным способом с применением ВЗД. Это объясняется тем, что проектом предусмотрено строительство горизонтальной скважины с отходом по вертикали 1500 метров и бурения в продуктивном пласте мощностью порядка 20 метров.
