ОТЧЕТ

по лабораторно-практической работе № 3

ИССЛЕДОВАНИЕ ДИНАМИКИ КОЛЕБАТЕЛЬНОГО И

ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ

Выполнил Гладких Н.А.

Факультет ФЭА

Группа № 3401

Преподаватель Морозов В.В

“Выполнено” “____” ___________Подпись преподавателя __________

ЛАБОРАТОРНАЯ РАБОТА № 3

ИССЛЕДОВАНИЕ ДИНАМИКИ КОЛЕБАТЕЛЬНОГО И

ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ

ЦЕЛЬ РАБОТЫ:

исследование динамики колебательного движения на примере крутильного маятника, определение момента инерции маятника, модуля сдвига материала его подвеса и характеристик колебательной системы с затуханием (логарифмического декремента затухания и добротности колебательной системы).

Приборы и принадлежности:

крутильный маятник, секундомер.

ЭСКИЗ ИЛИ СХЕМА УСТАНОВКИ

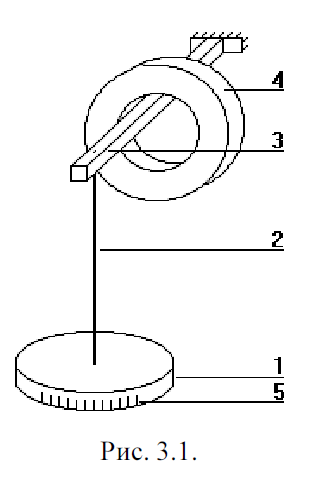

Применяемый в работе крутильный маятник

(рис. 3.1) представляет собой диск 1, закрепленный на упругой стальной проволоке 2,свободный конец которой зажат в неподвижном кронштейне 3.На кронштейне расположено кольцо 4, масса которого известна. Кольцо 4 можно положить сверху на диск 1, изменив тем самым момент инерции маятника. Для отсчета значений угла поворота маятника служит градуированная шкала 5, помещенная на панели прибора снизу от диска 1.

Таблица №1

	Без кольца		С кольцом
	x=t	x=t0	x=t	x=t0
=	14.10	15.62	19.76	13.82
=	0.053	0.066	0.061	0.036
	0.15	0.18	0.17	0.10
=	0.15	0.16	0.14	0.11
=	0.01	0.01	0.01	0.01
	0.15	0.16	0.17	0.10

Таблица №2

Формула	Без кольца	С кольцом
	1.41	1.56
	22.53	19.94
	0.015	0.016
	0.23	0.14
	4.56	4.03
	0.71	0.36

Таблица №3

l,м	d,м	,м	,м	m,кг
0.62	0.0019	0.249	0.0585	1.238

Таблица №4

Формула	Без кольца		С кольцом
Q	50.2				40.2

№5

№6

№7

№8

№9

№10

Вывод:

Выполнив данную лабораторную работу, мы провели исследование динамики колебательного движения крутильного маятника. Сравнив периоды колебаний маятника и время затухания маятника с кольцом и без кольца мы получили, что период маятника с кольцом (с) больше, чем период маятника без кольца (с). Таким образом, мы обнаруживаем зависимость периода колебаний от распределения массы груза на поверхности крутильного маятника относительно оси вращения.
