Пояснения к лабораторной работе №7 Задание 5
Задание. Составьте электронную таблицу для вывода графика у=a*sin(bx+c), считая a, b и с параметрами на интервале [n1;n2] с шагом h=(n2-n1)/30.
Выполнение:

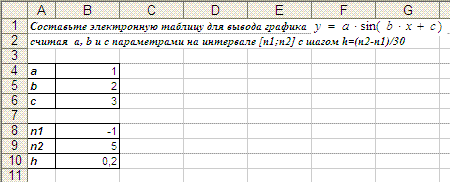

1. Ввод параметров:
- В ячейки B4, B5 и B6 введем числовые значения параметров a, b и c, например, 1, 2 и 3.
- В ячейки B8 иB9 введем значения начала и конца интервала построения графика функции, например, -1 и 5.
- В ячейке B10 определим величину шага построения графика по заданной в условиях формуле =(B9-B8)/30. В результате выполнения формулы с вышеприведенными исходными данными в ячейке будет выведено число 0,2.
2. Построение таблицы значений независимой переменной x и зависимой переменной y:
В строке 12 будут размещены значения независимой переменной на интервале построения графика:
- В ячейке A12 запишем в качестве пояснения “x“,
- В ячейке B12 сделаем ссылку на начало интервала построения графика, т.е. на ячейку B8,
- В ячейке B13 запишем пригодную для копирования (с целью построения графика) формулу для вычисления второй точки интервала, а именно =B12+$B$10 (где $B$10 – абсолютная, то есть не изменяющаяся при копировании ссылка на ячейку, в которой записан шаг, ее можно получить, выделив в строке формул B10 и нажав F4) и
- Скопируем эту формулу в ячейки диапазона D12:AF12 записав таким образом значения x в 30 точках, которые будут использоваться для построения графика.
Найдем соответствующие значения y. Для этого в ячейке A13 запишем в качестве пояснения y, а в ячейке B13 -формулу =$B$4*SIN($B$5*B12+$B$6). В данной формуле все ссылки ($B$4, $B$5 и $B$6 ) кроме ссылки на ячейку B12 (в которой размещено значение независимой переменной x) – также абсолютные, которые не меняются при копировании формулы в другие ячейки. Скопировав данную формулу в ячейки диапазона C13:AF13 получим искомую таблицу для вывода графика функции у=a*sin(bx+c) (где a, b и с – параметры) на интервале [n1;n2] с шагом h=(n2-n1)/30.
3. Построение графика:

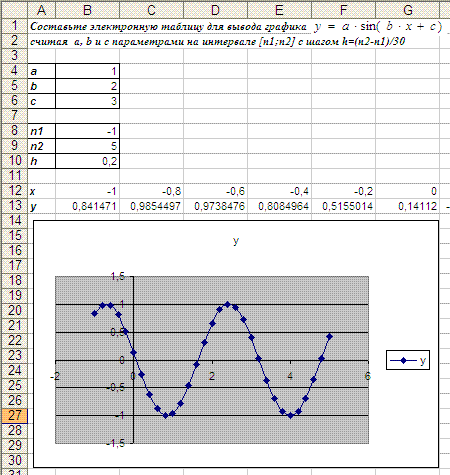

Выделив диапазон A12:AF13, вызвав Мастер построения диаграмм и выбрав Тип диаграммы Точечная со значениями, соединенными сглаживающими линиями, получим искомый график функции:
Задание 6
Задание:
Составьте электронную таблицу для вывода графика функции z=cos(x^2+y^2+1)/(x^2+y^2+1)^(1/2) на интервалах -2<=x<=2 и -2<=y<=2
Выполнение. Следует учесть, что независимых переменных в данном случае две (x и y), в отличие от ранее рассмотренных случаев графиков на плоскости. Соответсвенно, для построения графика надо рассмотреть все варианты изменения каждой из них в заданном интервале от -2 до 2, (важно: переменные меняются независимо друг от друга, т.е. если шаг для каждой будет равен 0,2 то, соответственно, на заданных интервалах будет 20 значений x и 20 значений y, а для z будет необходимо найти 20×20=400 значений).
В превых двух строках листа запишем пояснение – формулировку задания.
В 4-ой строке начиная со столбца B запишем значения независимой переменной x на интервале от -2 до 2, задав
- - начальное значение -2 (в ячейке В4),
- - второе значение, отстоящее от первого на величину шага 0,2 и -1,8 (в ячейке C4)
и затем выделим обе ячейки и с использованием маркера автозаполнения заполним соответствующими значениями x диапазон B4:V4.
В ячейке A5 запишем первое значение независимой переменной y равное -2, в ячейке A6 – второе значение -1,8, и затем заполним диапазон A5:A25 последовательными значениями y.
Особое внимание следует обратить на пригодный для копирования ввод формулы для вычисления независимой переменной z. Записать формулу для первого, соответствующего x=-2 и y=-2 значения z (в ячейке B5) следует так, чтобы при копировании в ячейки справа и снизу от B5 сохранялись бы ссылки на строку 4 (в которой размещены значения x) и на столбец A ( в котором размещены значения y).
Для этого в формуле для z (в ячейке B5), ссылающейся на ячейки B4 (первое значение x) и A5 (первое значение y) будем использовать смешанные ссылки (то есть такие, у которых абсолютной, не меняющейся при копировании будет только ссылка на номер строки или только ссылка на номер столбца, наример B$4 или $A5, а вторая часть ссылки будет относиельной, то есть меняющейся при копировании).
