Этап 6. Заполнение кодированной таблицы переходов и выходов.
Для заполнения кодированной таблицы автомата Мура воспользуемся первыми четырьмя таблицами.
Для простоты мы рассматриваем только пять строк общей таблицы с интересующей нас последовательностью PIN-кодов. Также в таблице будут изображены только переменные величины.
| t | t+1 | переход | ||||
| Q2 | Q1 | Q0 | Q2 (q2) | Q1 (q1) | Q0 (q0) | |
| 0 | 0 | 1 | 0 | 1 | 0 | PIN → PIN+1 |
| 0 | 1 | 0 | 0 | 1 | 1 | PIN+1 → PIN+2 |
| 0 | 1 | 1 | 1 | 0 | 0 | PIN+2 → PIN+3 |
| 1 | 0 | 0 | 1 | 0 | 1 | PIN+3 → PIN+4 |
| 1 | 0 | 1 | 1 | 1 | 0 | PIN+4 → PIN+5 |
| 1 | 1 | 0 | 0 | 0 | 1 | PIN+5 → PIN |
Этап 7. Составление системы булевых уравнений.
Чтобы получить систему логических уравнений в СДНФ, с помощью построенной таблицы проведем те же операции, что и в первой части.
q2 = Q2Q1Q0 + Q2Q1Q0
q1 = Q2Q1Q0 + Q2Q1Q0 + Q2Q1Q0
q0 = Q2Q1Q0 + Q2Q1Q0 + Q2Q1Q0
Этап 8. Минимизация системы булевых уравнений.
В ходе минимизации нам нужно перевести уравнения в МДНФ (минимальную дизъюнктивную нормальную форму). Проведем эту минимизацию с помощью карт Карно.
| 1 | 0 |
| 3 | 2 |
| 7 | 6 |
| 5 | 4 |
 |
В итоге мы получили три логические уравнения в виде МДНФ:
q2 = Q1Q0 + Q2Q1
q1 = Q1Q0 + Q2Q0
q0 = Q0
Этап 9. Составление функциональной схемы.

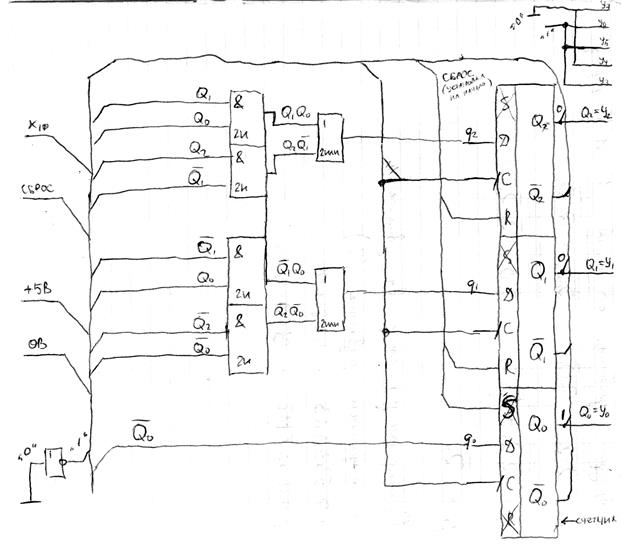

Этап 10. Разработка принципиальной схемы.
Реализовать схему мы сможем, используя серию базовых элементов КР1533. Это И-НЕ элементы (элементы Шеффера), ТТЛ, питание +5В, минимальная задержка на вентиле 11нс.
Перейдем от МДНФ логических уравнений к И-НЕ форме при помощи закона Де-Моргана.
 | |||
 | |||
 | |||
q2 = Q1Q0 + Q2Q1 = Q1Q0 · Q2Q1
q1 = Q1Q0 + Q2Q0 = Q1Q0 · Q2Q0
q0 = Q0

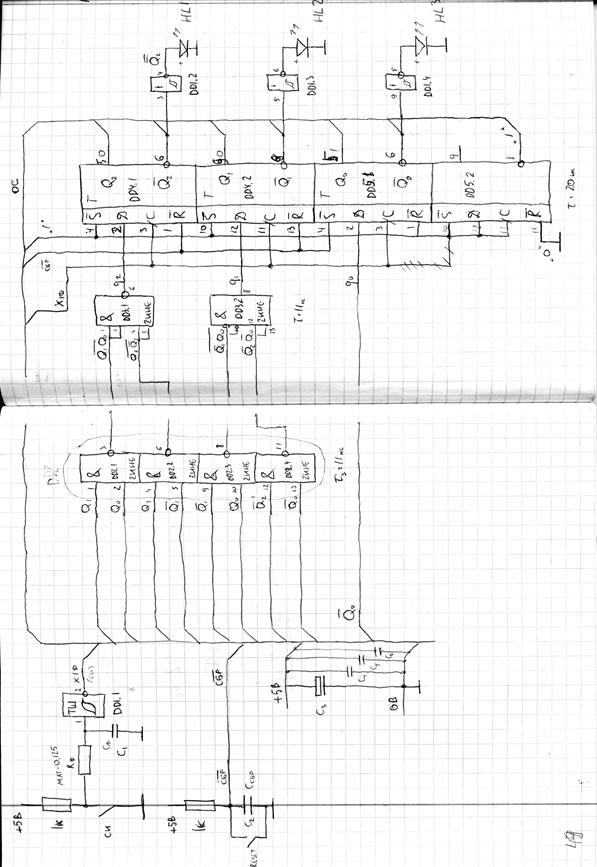

Теперь можно построить принципиальную схему:
Устройство согласования логики с датчиками на входе и подачу сигнала RESET организуем точно так же, как и в первой части курсового проекта.
DD1 — КР1533ТЛ1 (ТШх6)
DD2 — КР1533ЛА2 (2И-НЕх4)
DD3 — КР1533ЛА1 (4И-НЕх2)
HLx — АЛ102АМ (светодиоды х3)
С3 — электролит. конденсатор К50-6-20 мкФ
С4, С5, С6 — конденсаторы КМ-1-0,1 мкФ
Предельная максимальная частота для этого устройства равна
τmin = 11 нс + 11 нс + 20 нс = 42 нс
Fmax = 1/τmin = 23 МГц.
Fрабочая = 0,7Fmax = 16 МГц
