Лабораторная работа 3. Определение тепловлажностного режима помещения и ограждающих конструкций

Дата: 2025-06-02; Просмотры: 24
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0



Цель работы: ознакомление с приборами и получение навыков измерения тепловлажностного режима помещений и ограждающих конструкций в натурных условиях.

Оборудование и приборы: термогигрометр «CENTER 315» и контактный термометр IT-8-K/Tc.



Основные понятия



Тепловлажностный режим помещений определяется нормируемыми метеорологическими параметрами микроклимата в помещениях. Нормирование параметров микроклимата осуществляется ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» [8] и ГОСТ 12.1.005-88 «ССБТ Общие санитарно-гигиенические требования к воздуху рабочей зоны» [10] и отраслевыми нормативными документами [8, 10].

Микроклимат помещений жилых и общественных зданий определяется следующими параметрами [8]:

- температура воздуха;

- скорость движения воздуха;

- относительная влажность воздуха;

- результирующая температура помещения;

- локальная асимметрия результирующей температуры.

Микроклимат производственных помещений определяется следующими параметрами [10]:

- температура воздуха;

- относительная влажность воздуха;

- скорость движения воздуха;

- интенсивность теплового излучения.

Тепловлажностный режим ограждающих конструкций определяется совокупностью тепловлажностного режима помещения, региона строительства и комплекса тепло- и влагозащитных свойств ограждения [4, 3].

Температурный режим ограждения определяется санитарно-гигиеническим требованием к допустимой разности температур внутреннего воздуха и внутренней поверхности ограждения , °С, принимаемой по табл. 5 [4].

Влажностный режим ограждения определяется влажностным режимом помещения и региона строительства и принимается по табл. 2 [4].

Согласно [8] для общественных зданий измерение показателей микроклимата в холодный период года следует выполнять при температуре наружного воздуха не выше минус 5 °С. Не допускается проведение измерений при безоблачном небе в светлое время суток. Для теплого периода года измерение показателей микроклимата следует выполнять при температуре наружного воздуха не ниже 15 °С. Не допускается проведение измерений при безоблачном небе в светлое время суток.

Измерение температуры, влажности и скорости движения воздуха следует проводить в обслуживаемой зоне на высоте:

- 0,1; 0,4 и 1,7 м от поверхности пола для детских дошкольных учреждений;

- 0,1; 0,6 и 1,7 м от поверхности пола при пребывании людей в помещении преимущественно в сидячем положении;

- 0,1; 1,1 и 1,7 м от поверхности пола в помещениях, где люди преимущественно стоят или ходят;

- в центре обслуживаемой зоны и на расстоянии 0,5 м от внутренней поверхности наружных стен и стационарных отопительных приборов в помещениях.

В помещениях площадью более 100 м2 измерение температуры, влажности и скорости движения воздуха следует проводить на равновеликих участках, площадь которых должна быть не более 100 м2.

Измерение температур наружных ограждений производится в середине ограждений, на расстоянии 0,5 м от углов на тех же высотах, что и температур воздуха на удалении от отопительных приборов.

Расположение мест замера температур и влажностей воздуха и ограждающих конструкций представлено на рис. 3.1.

Результаты измерения температуры и влажности воздуха сведем в табл. 3.1.

Результаты измерения температуры и влажности внутренней поверхности ограждений сведем в табл. 3.2.

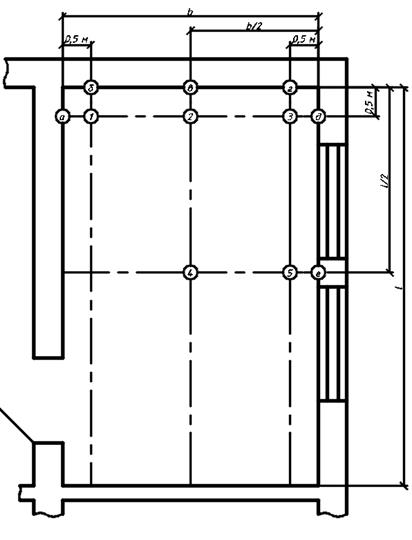

Рис. 3.1. Расположение точек замера температуры и влажности воздуха (1)…(5) и ограждающих конструкций (а)…(е)



Таблица 3.1

Результаты измерения температуры и влажности воздуха в помещении

Среднее значение по высоте

 φср, %
tср, °С

Номер точки измерения

5

 φ5, %
t5, °С

4

 φ4, %
t4, °С

3

 φ3, %
t3, °С

2

 φ2, %
t2, °С

1

 φ1, %
t1, °С

Высота точки замера

 h1=0,1 м h2=0,6 м h3=1,7 м Среднее значение в точке



Таблица 3.2

Результаты измерения температуры и влажности ограждающих конструкций

Среднее значение по высоте

 wср, %
τср, °С

Номер точки измерения

е

 wе, %
τе, °С

д

 wд, %
tд, °С

г

 wг, %
τг, °С

в

 wв, %
τв, °С

б

 wб, %
τб, °С

а

 wа, %
τа, °С

Высота точки замера

 h1=0,1 м h2=0,6 м h3=1,7 м Среднее значение в точке



Средние значения температур и влажностей воздуха в точке измерения определяются осреднением по высоте по формулам:

, (3.1)

. (3.2)

Средние значения температур и влажностей воздуха на отдельных уровнях измерения определяются осреднением по плоскости по формулам:

, (3.3)

. (3.4)

Средние значения температуры и влажности воздуха в помещении найдем осреднением величин температуры и влажности в местах измерения:

, (3.5)

, (3.6)

и сделаем вывод о соответствии средних значений параметров микроклимата нормативным.

Далее выделим максимальные и минимальные значения температур и влажностей воздуха в помещении и, на основании приведенных ниже требований, сделаем вывод о допустимости отклонений параметров микроклимата по объему помещения от нормативных.

При обеспечении показателей микроклимата в различных точках обслуживаемой зоны допускается [8]:

- перепад температуры воздуха не более 2 °С для оптимальных показателей и 3 °С – для допустимых;

- перепад температуры помещения по высоте обслуживаемой зоны – не более 2 °С;

- изменение относительной влажности воздуха – не более 7 % для оптимальных показателей и 15 % – для допустимых.

Средние значения температур и влажностей внутренней поверхности ограждений в точке измерения определяются осреднением по высоте по формулам:

, (3.7)

. (3.8)

Средние значения температур и влажностей внутренней поверхности ограждений на отдельных уровнях измерения определяются осреднением по плоскости по формулам:

, (3.9)

. (3.10)

Средние значения температуры и влажности внутренней поверхности ограждений в помещении найдем осреднением величин температуры и влажности в местах измерения:

, (3.11)

, (3.12)

и сделаем вывод о соответствии разности температур внутреннего воздуха и внутренней поверхности ограждения нормативным и фактической влажности ограждений проектному влажностному режиму.

Отдельным случаем ограждающей конструкции является узел заделки оконного блока в проем стены. Требования к способу заделки и применяемым материалам определены в [11] и направлены на исключение переохлаждения и переувлажнения откосов окон и подоконников. Определение тепловлажностного состояния откосов окон и подоконников производится измерением температуры и влажности ограждений в точках, приведенных на рис. 3.2, на расстоянии 0,1·b от внутренней поверхности окна.

Результаты замеров сводятся в табл. 3.3. При выявлении точек, температура поверхности в которых меньше температуры точки росы, можно сделать вывод о возможности конденсации влаги на поверхности откоса или подоконника.

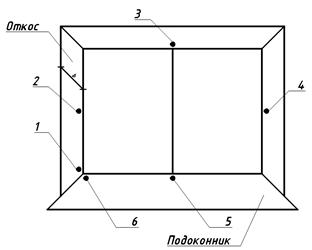

Рис. 3.2. Расположение точек замера температуры и влажности поверхности откоса и подоконника (1)…(6)



Средние значения температуры и влажности внутренней поверхности ограждений в помещении найдем осреднением величин температуры и влажности в местах измерения по формулам (3.11) и (3.12) и сделаем вывод о соответствии разности температур внутреннего воздуха и внутренней поверхности ограждения нормативным и фактической влажности ограждений проектному влажностному режиму.



Таблица 3.3

Результаты измерения температуры и влажности откосов окна и подоконника

Среднее значение

 wср, %
τср, °С

Номер точки измерения

6

 W6, %
Τ6, °С

5

 w5, %
t5, °С

4

 w4, %
τ4, °С

3

 w3, %
τ3, °С

2

 w2, %
τ2, °С

1

 w1, %
τ1, °С
