7. Определить расход в л/ч для всех оцифрованных точек шкалы ротаметра.

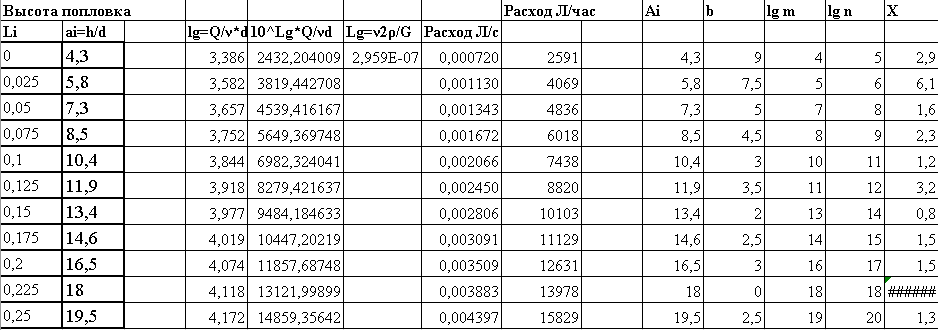

8. Все полученные данные свести в таблицу 1.2
Таблица 1.2- Расчетные данные

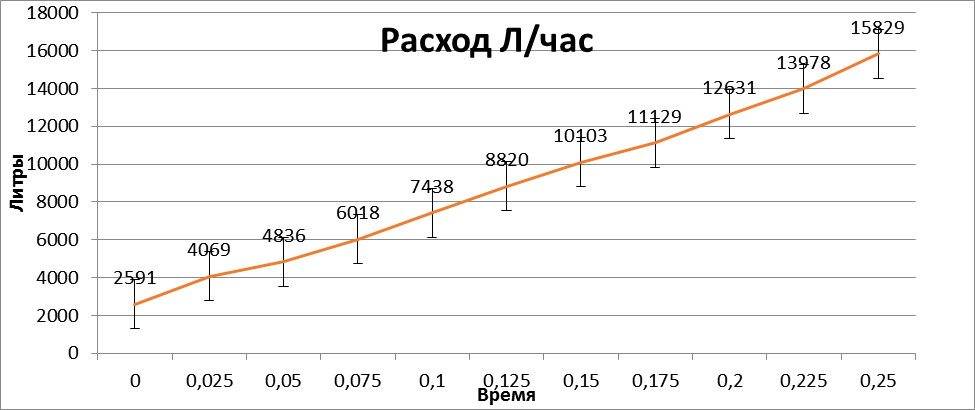

9.Построить градуировочный график в виде зависимости Q, л/час от высоты поднятия поплавка l, через каждые 10% шкалы (или делений шкалы, %).

Таблица 1.3- Расчёт поплавка ротаметра.
Найдем вес поплавка по формуле
(17)

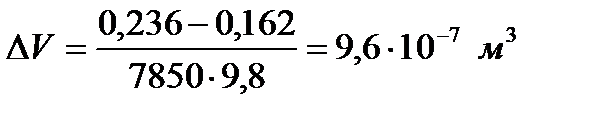

Найдем объем, высверловки м3
(18)

Найдем диаметр высверловки и длину поплавка, м
(19)
.
(22)
|
|
2.2 Чертеж поплавка ротаметра.

2.3 Чертеж трубки ротаметра.
| D10=19.6 |
| 10 |
| D0=17.1 |
| 20 |
| 0 |
| 30 |
| 40 |
| 50 |
| 60 |
| 70 |
| 80 |
| 90 |
| 100 |
4 Расчет сопротивлений потенциометрической измерительной схемы.

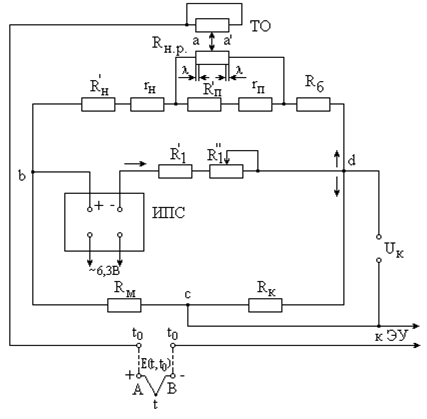

Рисунок 2.3- Принципиальная схема автоматического потенциометра:
Rk- контрольный резистор; Rm- медное сопротивление; Rпр- сопротивление реохорда приведенное; Rип- сопротивление нагрузки; R’н- резистор для установления начального значения шкалы; Rб- балансный резистор; R’п- резистор для установления диапазона измерения; R’1 и R”1- резистор в цепи ПС для ограничения и регулирования рабочего тока; НИ- нуль индикатора.
Таблица 1.3- исходные данные для расчета измерительной схемы
| Шкала прибора | 0-20000С |
| Градуировка термоэлектрического термометра | ТВР(А-2) |
| Расчетное значение температуры свободных концов термометра | t0=00 C |
| Возможное значение температуры свободных концов термометра | tI0=400 C |
| Начальное значение шкалы | E(tH, t0)=0,000 мВ |
| Возможные значения шкалы | E(tI, t0)=0,497 мВ |
| Конечное значение шкалы | Е(tK, t0)=27,232 мВ |
| Диапазон измерений | Ед=27,232 мВ |
| Нормированное номинальное сопротивление реохорда | RH.P= 90 Ом |
| Нерабочие участки реохорда, λ | λ 0,05 (2*0,025) |
| Нормированное номинальное значение падения напряжения на резисторе RK | Uk =1019 мВ |
| Выходное напряжение ИПС – 148 П | Uи.п =5В |
| Номинальное значение силы тока в цепи ИПС – 148 П | I0 = 5мА |
| Сопротивление нагрузки ИПС – 148 П | Rи*п =1000 Ом |
| Номинальное значение силы тока в верхней ветви измерительной схемы прибора | I1=3 мА |
| Номинальное значение силы тока в нижней ветви измерительной схемы прибора | I2=2 мА |
| Температурный коэффициент электрического сопротивления меди | a=4,25×10-3 К |
Порядок расчета:
Определим Rn
(
)
Определим приведенное сопротивление реохорда Rпр:
(
)
Произведём проверку правильности определения Rпр:
(
)
Вычислим Rk:
; (23)
Принимаем сопротивление контрольного резистора Rk=(509.5±0,2) Ом.
Определим Rб:
; (24)
Принимаем сопротивление резистора Rб=(
±0,5) Ом.
Найдём сопротивление медного резистора RM:

(25)
мВ (26)
Вычислим сопротивление резистора RH:
(27)
Определим значение Rbd:
(
)
Определим R1:

Принимаем R1=
Ом,
Ом и
Ом.
Определим изменение показаний потенциометра для конечного значения шкалы при изменении температуры свободных концов термометра от t0=00 C до t0'=500 C:
(
)
|
|
Заключение
В курсовом проекте рассмотрены вопросы проектирования системы автоматизации подогрева воды. В частности, спроектирована функциональная схема технологического процесса с использованием современных средств автоматизации.
В процессе работы над курсовым проектом была составлена заказная спецификация на оборудование изделий и материалы, произведено обоснование выбора технических средств АСУ ТП с учетом основных требований, предъявляемых к ним; произведен расчет ротаметра, а так же расчет сопротивлений потенциометрической измерительной схемы.
Библиографический список
1 ГОСТ 2.105-95. Общие требования к текстовым документам. - Взамен ГОСТ 2.105-79, ГОСТ 2.906-71; введ. 01-07-96. – Москва: Стандартинформ, 2002. – 30 с. – (Единая система конструкторской документации).
2 ГОСТ 2.701-84. Схемы. Виды и типы. Общие требования к выполнению. – Взамен ГОСТ 2.701-79; введ. 01-07-85. – Москва: Стандартинформ, 1987. – 15 с. - (Единая система конструкторской документации).
3 Правила устройства электроустановок – М.: «изд-во НЦ ЭНАС», 2014 г. – 170 с.
4 Свод правил СП 60.13330.2012 "СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха" (утв. приказом Министерства регионального развития РФ от 30 июня 2012 г. N 279)
5 Должиков, В.А. Технические измерения и приборы: учебное пособие к выполнению курсового проекта для студентов направления «Автоматика и управление» специальности 220301 Автоматизация технологических процессов и производств всех форм обучения/ В.А. Должиков- Красноярск: СибГТУ, 2008.-52с.
6 СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения. – М.: ГУП ЦПП, 2002. – 159 с. С изм. №1 от 01.1986, попр. – 2002.
7ГОСТ 21.110-95. Правила выполнения спецификаций оборудования изделий и материалов. – Взамен ГОСТ 21.109-80, ГОСТ 21.110-82, ГОСТ 21.111-84; введ. 01-06-95. – Москва: Стандартинформ, 1995. – 5 с. – (Система проектной документации для строительства).
8 ГОСТ 21.408-2013. Правила выполнения рабочей документации автоматизации технологических процессов. – введ. 01-11-14. – Москва: Стандартинформ, 2014. – 29 с. – (Система проектной документации для строительства).
