Рис. 9.1. Структура системы управления с наблюдателем

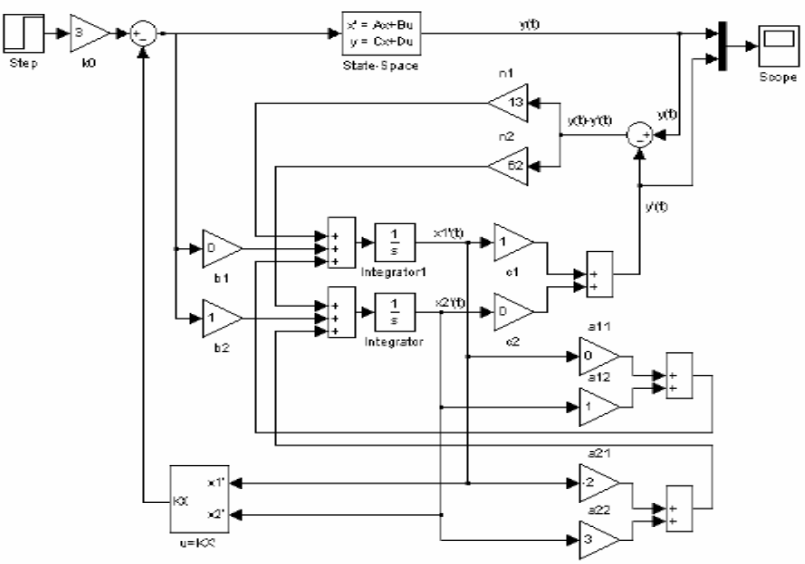

Рис. 9.2. Моделирование работы наблюдателя в Simulink MatLab
Параметры наблюдателя и параметры регулятора могут рассчитываться независимо.
Понятно, что процессы в наблюдателе должны протекать более быстро, чем переходный процесс в системе. Эмпирически установлено, что наблюдатель должен обладать быстродействием, в 2–4 раза превышающим быстродействие системы.
Использование пакета MatLab
В программном комплексе MatLab для формирования модели в пространстве состояний используется функция ss ,
>> sys = ss(A, B, C, D),
где A, B, C, D – матрицы модели.
Матрица наблюдаемости может быть построена с помощью функции obsv, которая также может вызываться в одном из вариантов:
>> N = obsv(A, С)
>> N = obsv(sys)
>> N = obsv(sys.A,sys.С)
Описанная выше функция acker может быть применена и для расчета коэффициентов обратных связей наблюдателя одномерной системы.
Для этого надо транспонировать матрицу A и заменить B на СТ:
>>N=acker(AТ,СТ,Р),
где Р – вектор желаемых полюсов наблюдателя.
Например:
>>A=[0 1; _2 3];
>> B=[0; 1];
>>C=[1 0];
>> P=[_5 _5];
>> N1=acker(A’,C’,P);
>> N=N1’;
N =
13
62
Для последнего примера на рис. 2 приведена собранная в MatLab Simulnk структура системы с наблюдающим устройством.
Для многомерных (и одномерных) систем эту же задачу можно
решить с помощью функции place
>>N=place(AТ,СТ,Р)
В MatLab существуют специальные функции для формирования наблюдателя.
Функция estim формирует наблюдающее устройство в виде ss объекта для оценивания вектора переменных состояния модели объекта управления sys и для заданной матрицы коэффициентов обратных связей наблюдателя L:
>> est=estim(sys,L)
Функция reg формирует регулятор для заданной в пространстве
состояний модели объекта управления sys, матрицы коэффициентов обратных связей по переменным состояния K и матрицы коэффициентов обратных связей наблюдателя L:
>> rsys=reg(sys,K,L).
- Порядок выполнения работы
1. Для заданного варианта объекта управления, заданного матрицами А, В, С (см. табл. в лабораторной работе № 8) обосновать возможность модального управления с помощью критерия управляемости.
2. Рассчитать коэффициенты обратной связи, при которой обеспечивается желаемое расположение полюсов замкнутой системы.
3. С помощью выбора масштабирующего коэффициента обеспечить в системе нулевую установившуюся ошибку.
4. Рассчитать параметры наблюдающего устройства для восстановления вектора состояния объекта.
5. Собрать в Simulink MatLab структурную схему системы с модальным регулятором (используя блок State space) и наблюдателем.
6. Исследовать влияние параметров наблюдающего устройства на характер переходных процессов в системе.
- Содержание отчета
Отчет о лабораторной работе должен содержать:
1. Краткие теоретические сведения.
2. Расчетную часть.
3. Структурную схему моделирования в MatLab Simulink.
4. Графики переходных процессов в системе.
5. Выводы о проделанной работе.
Контрольные вопросы
1. Какая система называется наблюдаемой?
2. Запишите условие наблюдаемости и поясните его.
3. Какие наблюдающие устройства называются асимптотическими?
4. Поясните структурную схему системы управления с наблюдателем
