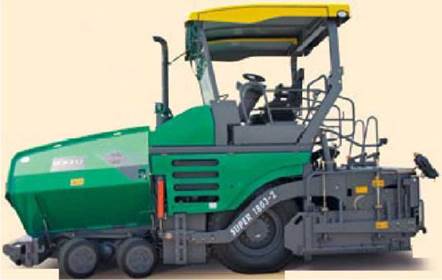

Колесные асфальтоукладчики
Укладчики на колесной ходовой части имеют преимущество, прежде всего, при частой смене места работы. Они могут перебрасываться на другую рабочую площадку своим ходом со скоростью до 20 км/ч, что зачастую делает излишней их транспортировку на низкорамной платформе. Кроме того, колесные укладчики отличаются хорошей маневренностью - радиус поворота составляет всего 6,5 м.
Для высококачественной укладки верхнего слоя покрытия необходима большая плавность работы машины. Колесные асфальтоукладчики оптимально отвечают этому требованию благодаря высокому демпфирующему действию их колес.
Преимущества колесных укладчиков:
■ Движение своим ходом по общественным дорогам со скоростью до 20 км/ч
■ Идеальны при быстрой и частой смене места работы
■ Высокая плавность работы при укладке асфальтобетонных слоев
■ Высокая маневренность
■ Постоянный контакт передних колес с основанием благодаря их маятниковой подвеске
Различия в принципе работы строительных машин для профилирования поверхности
Бульдозер с планирующим отвалом
Рабочий орган жестко связан с шасси гидроцилиндром. Переезжаемые машиной неровности воспроизводятся отвалом на выравниваемой поверхности не только без компенсации, но даже с увеличением.
 |
Грейдер
Переезжаемые машиной неровности воспроизводятся отвалом на выравниваемой поверхности без компенсации, но с уменьшением.
 |
Асфальтоукладчик

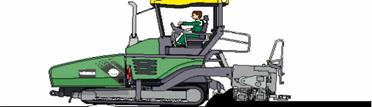

Рабочий орган не связан жестко с шасси. Он «плывет» по укладываемому материалу (принцип "плавающего рабочего органа") и изменяет свое положение только за счет изменения угла атаки. При этом он совершает ослабленные движения вверх-вниз по логарифмическому закону.
Принцип действия плавающего рабочего органа
Асфальтоукладчик отличается от других строительных машин плавающим рабочим органом. Это означает, что толщина укладываемого слоя изменяется только изменением угла атаки рабочего органа или высоты точек его буксировки. Благодаря этому неровности при переезде через них укладчика могут быть скомпенсированы без подачи на него команд управления.
Неровности основания небольшой длины компенсируются самонивелирующимся плавающим рабочим органом.
При переезде через более длинные неровности плавающий рабочий орган автоматически изменяет высоту точек буксировки рабочего органа, что ведет к изменению толщины укладываемого слоя.
 |
В зависимости от величины угла атаки в результате движения укладчика вперед под его рабочий орган попадает соответствующее количество смеси. В результате на более длинных участках толщина слоя изменяется гармонически.
Реакция рабочего органа на изменения геометрии основания зависит от:
• скорости движения,
• изменения высоты точек буксировки рабочего органа,
• свойств смеси (уплотняемости, несущей способности).

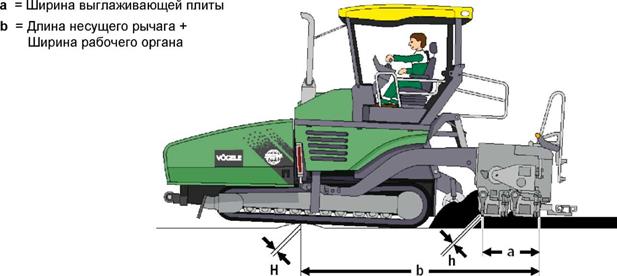

Теоретические основы работы плавающего рабочего органа без управления им h = Высота после компенсации H = Высота волны на поверхности
С помощью представленного здесь примера переезда асфальтоукладчика через волнообразную неровность можно получить следующую закономерность: b
Для зависящей от типа укладчика длины (b), равной сумме длины его несущих рычагов и ширины рабочего органа, при переезде укладчика через короткую неровность компенсация составляет примерно 1:5.
Неровности, занимающие более длинный участок, могут быть скомпенсированы только активным регулированием с помощью цилиндров нивелирования.
2. Приготовление асфальтобетонной смеси:
В состав асфальтобетонной смеси могут входить крупный заполнитель (щебень, гравий), мелкий заполнитель (природный или дробленый песок, отсев), наполнитель (минеральный порошок), органическое вяжущее (нефтяной битум, модифицированный битум) и различные специальные добавки.
2.1 Требования к минеральной части асфальтобетонной смеси;
СТБ 1033 предъявляет следующие требования к исходным материалам для приготовления асфальтобетонных смесей.
